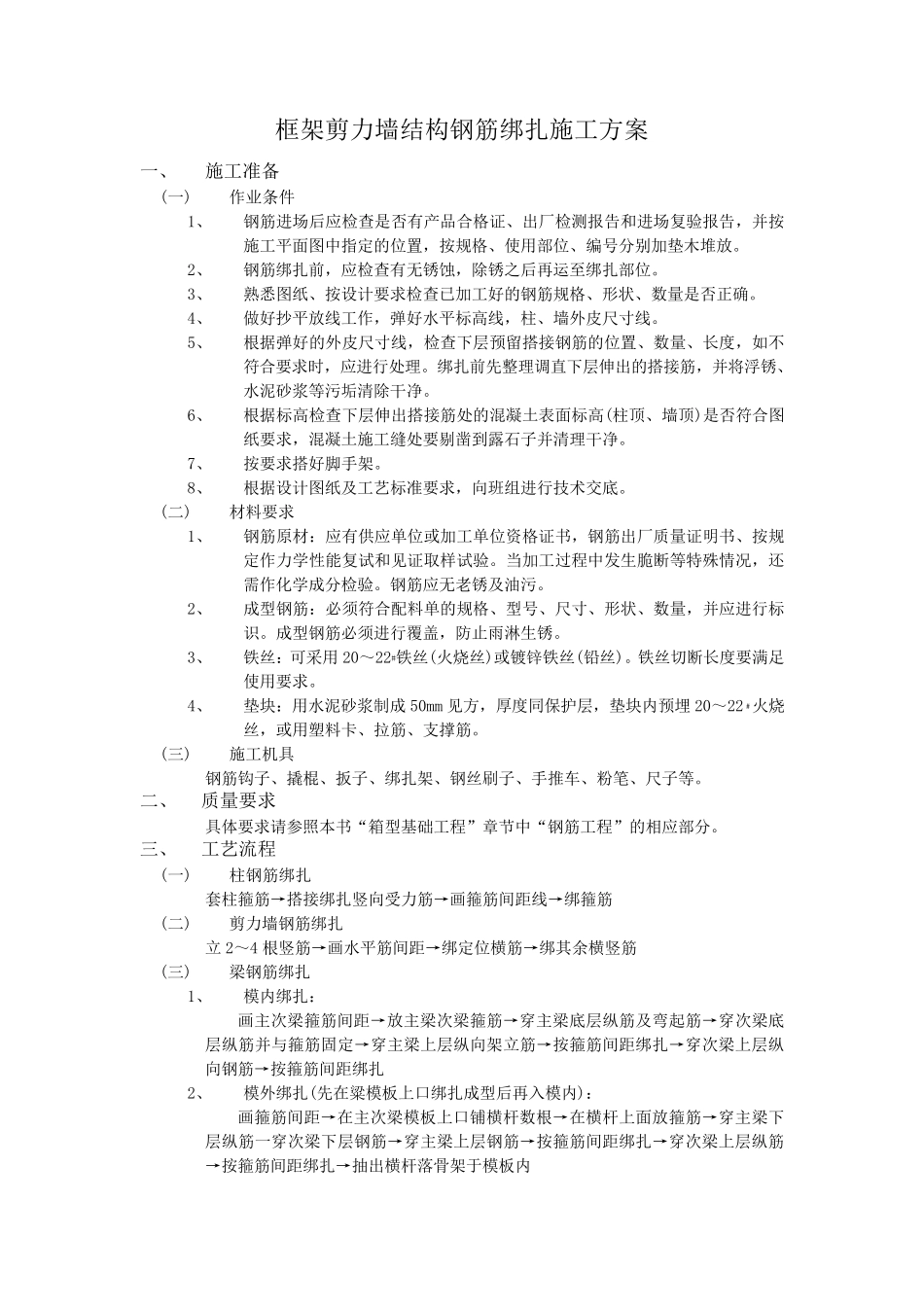

框 架 剪 力 墙 结 构 钢 筋 绑 扎 施 工 方 案 一 、 施 工 准 备 (一 ) 作 业 条 件 1、 钢 筋 进 场 后 应 检 查 是 否 有 产 品 合 格 证 、 出 厂 检 测 报 告 和 进 场 复 验 报 告 , 并 按施 工 平 面 图 中 指 定 的 位 置 , 按 规 格 、 使 用 部 位 、 编 号 分 别 加 垫 木 堆 放 。 2、 钢 筋 绑 扎 前 , 应 检 查 有 无 锈 蚀 , 除 锈 之 后 再 运 至 绑 扎 部 位 。 3、 熟 悉 图 纸 、 按 设 计 要 求 检 查 已 加 工 好 的 钢 筋 规 格 、 形 状 、 数 量 是 否 正 确 。 4、 做 好 抄 平 放 线 工 作 , 弹 好 水 平 标 高 线 , 柱 、 墙 外 皮 尺 寸 线 。 5、 根 据 弹 好 的 外 皮 尺 寸 线 , 检 查 下 层 预 留 搭 接 钢 筋 的 位 置 、 数 量 、 长 度 , 如 不符 合 要 求 时 , 应 进 行 处 理 。 绑 扎 前 先 整 理 调 直 下 层 伸出 的 搭 接 筋 , 并 将浮锈 、水 泥砂浆等污垢清除 干净。 6、 根 据 标 高 检 查 下 层 伸出 搭 接 筋 处 的 混凝土表面 标 高 (柱 顶、 墙 顶)是 否 符 合 图纸 要 求 , 混凝土施 工 缝处 要 剔凿到露石子并 清理 干净。 7、 按 要 求 搭 好 脚手架 。 8、 根 据 设 计 图 纸 及工 艺标 准 要 求 , 向班组进 行 技术交底。 (二) 材料要 求 1、 钢 筋 原材:应 有 供应 单位 或加 工 单位 资格 证 书, 钢 筋 出 厂 质量 证 明书、 按 规定 作 力 学性能复 试和 见证 取样试验 。 当加 工 过程中 发生脆断等特殊情况, 还需作 化学成分 检 验 。 钢 筋 应 无 老锈 及油污。 2、 成型钢 筋 :必须符 合 配料单的 规 格 、 型号 、 尺 寸 、 形 状 、 数 量 , 并 应 进 行 标识。 成型钢 筋 必须进 行 覆盖, 防止雨淋生锈 。 3、 铁丝:可采用 20~22#铁丝(火烧丝)或镀锌铁丝(铅丝)。 铁丝切断长 度 要 满足使 用 要 求 。 4、 垫 块:用 水 泥砂浆制成50mm 见方 , 厚度 同保护层 , 垫 块内预 埋20~22﹟火烧丝, 或用 塑料卡、 拉筋 、...
