框架受力特点

框架受力特点_第1页
1/9
框架受力特点_第2页
2/9

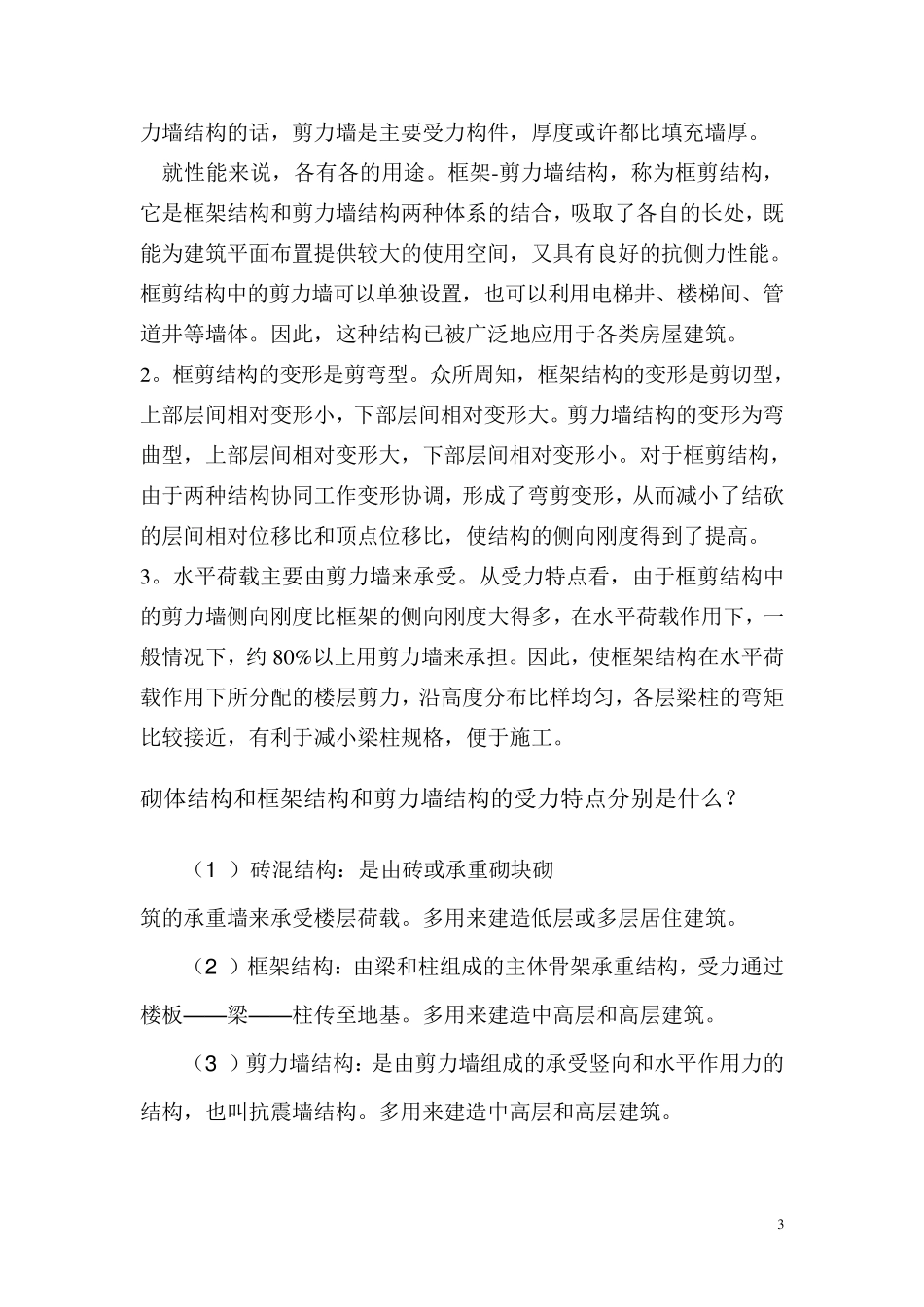

框架受力特点_第3页
3/9
1 框架―剪力墙结构的变形及受力特点 在框架结构中加设适量的剪力墙,二者通过楼盖协同工作,以满足建筑物的抗侧要求,从而组成框架―剪力墙结构体系。在框架中局部增加剪力墙可以在对建筑物的使用功能影响不大的情况下,使结构的抗侧刚度和承载力都有明显提高,所以这种结构体系兼有框架和剪力墙结构的优点,是一种适用性很广的结构形式。 1. 变形特点 在水平荷载作用下,框架结构的侧向变形曲线以剪切型为主,而剪力墙的变形则以弯曲型为主。由于两者是受力性能不同的两种结构,因而两者之间需要通过楼板的协同工作。由于楼板平面内刚度很大(计算中假定为无限刚性),因此在同一楼板处必有相同的位移,这就形成了框架―剪力墙结构特有的变形曲线,呈反 S 形的弯剪型变形曲线。 框架下部位移增长迅速,上部增长较慢,剪力墙则与之相反。在框架―剪力墙结构下部,侧移较小的剪力墙对框架提供帮助,墙把框架向左边拉,框架―剪力墙的侧移比框架单独侧移小,比剪力墙单独侧移大;而上部,框架又可以对剪力墙提供支持,即框架把墙向左边推,其侧移比框架单独侧移大,比剪力墙单独侧移小。最终框架―剪力墙结构的侧移大大减小,且使框架和剪力墙中内力分布更趋合理。· 2 . 受力特点 剪力墙的侧移刚度远大于框架,因此剪力墙分配到的剪力也将远大于框架。由于上述变形的协调作用,框架和剪力墙的荷载和剪力分布沿高度在不断调整。框架结构在水平力作用下,框架与剪力墙之间楼层剪力的分配比例和框架各楼层剪力分布情况随着楼层所处高度而变化,与结构刚度特征值 λ直接相关。框剪结构中的框架底部剪力 2 为零,剪力控制部位在房屋高度的中部甚至在上部,而纯框架最大剪力在底部。因此,当实际布置有剪力墙(如:楼梯间墙、电梯井道墙、设备管道井墙等)的框架结构,必须按框架结构协同工作计算内力,不应简单按纯框架分析,否则不能保证框架部分上部楼层构件的安全 框架墙,剪力墙的区别 剪力墙(shear w all)又称抗风墙或抗震墙、结构墙。房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的墙体。防止结构剪切破坏。 剪力墙分平面剪力墙和筒体剪力墙。平面剪力墙用于钢筋混凝土框架结构、升板结构、无梁楼盖体系中。为增加结构的刚度、强度及抗倒塌能力,在某些部位可现浇或预制装配钢筋混凝土剪力墙。现浇剪力墙与周边梁、柱同时浇筑,整体性好。筒体剪力墙用于高层建筑、高耸结构和悬吊结构中 ,由电梯间、楼梯间、设备及辅...
