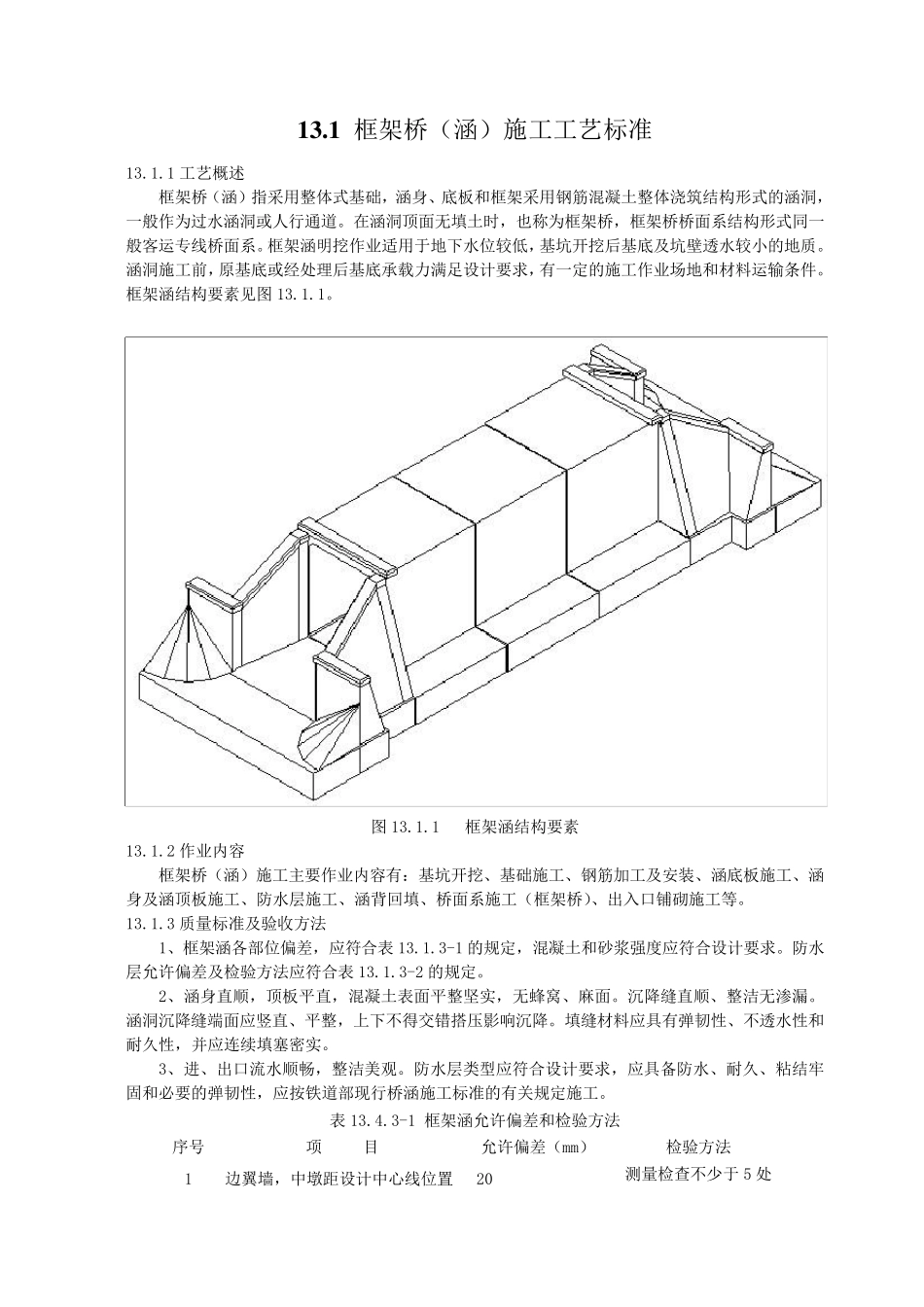

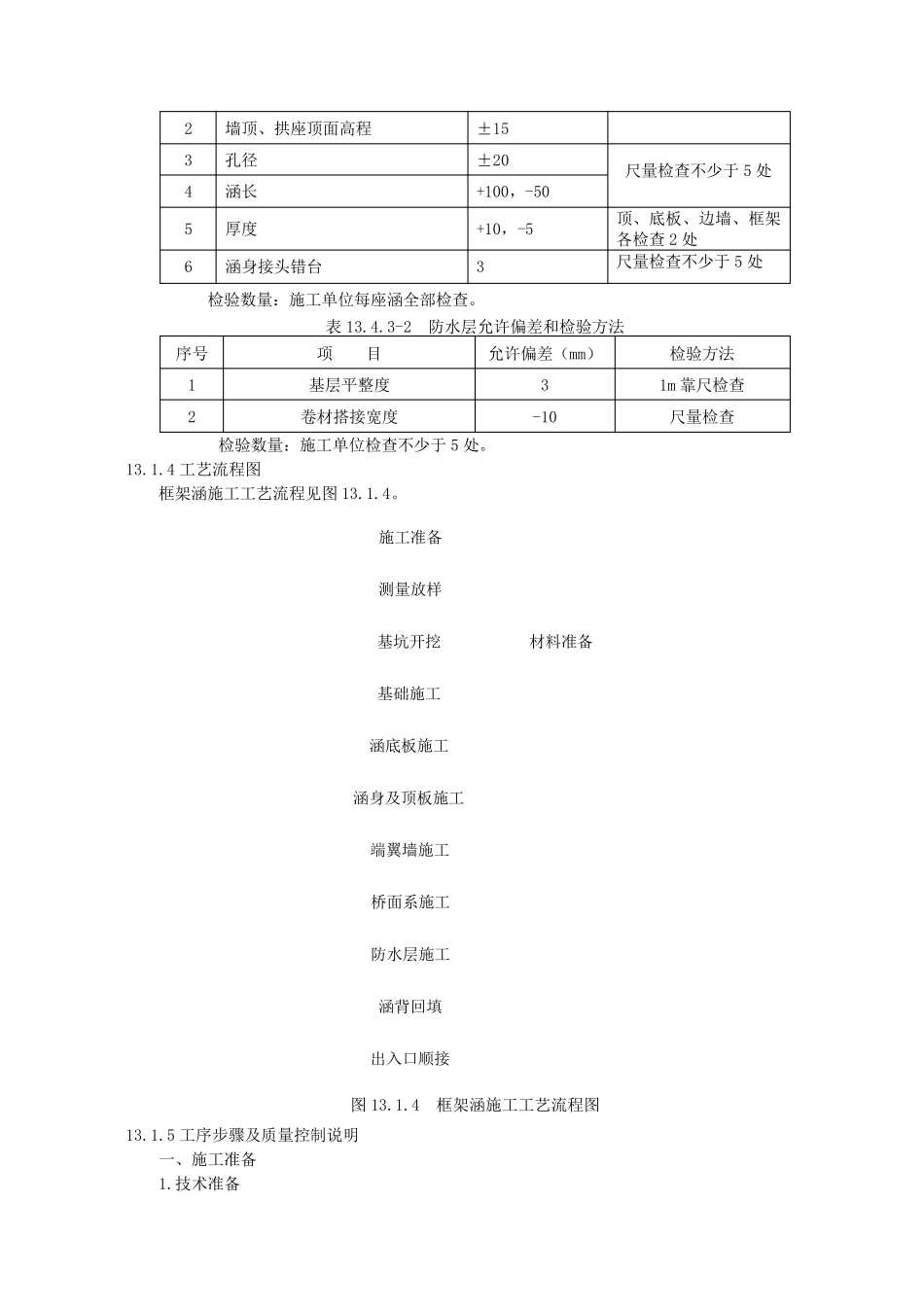

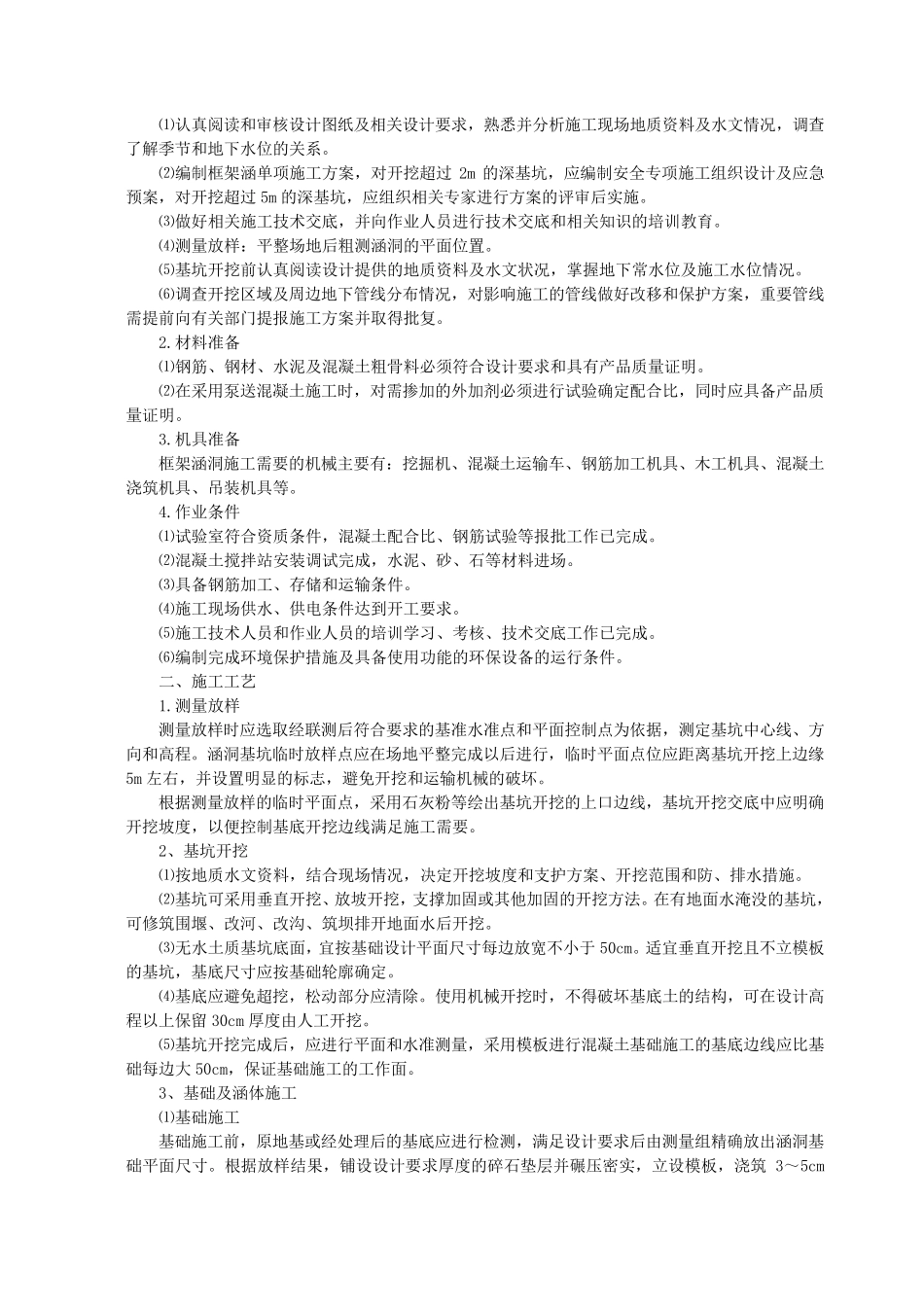

1 3 .1 框架桥（涵）施工工艺标准 13.1.1 工艺概述 框架桥（涵）指采用整体式基础，涵身、底板和框架采用钢筋混凝土整体浇筑结构形式的涵洞，一般作为过水涵洞或人行通道。在涵洞顶面无填土时，也称为框架桥，框架桥桥面系结构形式同一般客运专线桥面系。框架涵明挖作业适用于地下水位较低，基坑开挖后基底及坑壁透水较小的地质。涵洞施工前，原基底或经处理后基底承载力满足设计要求，有一定的施工作业场地和材料运输条件。框架涵结构要素见图 13.1.1。 图 13.1.1 框架涵结构要素 13.1.2 作业内容 框架桥（涵）施工主要作业内容有：基坑开挖、基础施工、钢筋加工及安装、涵底板施工、涵身及涵顶板施工、防水层施工、涵背回填、桥面系施工（框架桥）、出入口铺砌施工等。 13.1.3 质量标准及验收方法 1、框架涵各部位偏差，应符合表13.1.3-1 的规定，混凝土和砂浆强度应符合设计要求。防水层允许偏差及检验方法应符合表13.1.3-2 的规定。 2、涵身直顺，顶板平直，混凝土表面平整坚实，无蜂窝、麻面。沉降缝直顺、整洁无渗漏。涵洞沉降缝端 面应竖 直、平整，上 下不 得 交 错 搭 压 影 响 沉降。填缝材料应具 有弹 韧 性 、不 透水性 和耐 久 性 ，并 应连 续 填塞 密 实。 3、进 、出口流 水顺畅 ，整洁美 观 。防水层类 型 应符合设计要求，应具 备 防水、耐 久 、粘 结牢固 和必 要的弹 韧 性 ，应按 铁 道部现 行桥涵施工标准的有关 规定施工。 表13.4.3-1 框架涵允许偏差和检验方法 序 号 项 目 允许偏差（mm） 检验方法 1 边 翼 墙 ，中 墩 距 设计中 心 线位置 20 测 量检查 不 少 于 5 处 2 墙顶、拱座顶面高程 ±15 3 孔径 ±20 尺量检查不少于 5 处 4 涵长 +100，-50 5 厚度 +10，-5 顶、底板、边墙、框架各检查 2 处 6 涵身接头错台 3 尺量检查不少于 5 处 检验数量：施工单位每座涵全部检查。 表 13.4.3-2 防水层允许偏差和检验方法 序号 项 目 允许偏差（mm） 检验方法 1 基层平整度 3 1m 靠尺检查 2 卷材搭接宽度 -10 尺量检查 检验数量：施工单位检查不少于 5 处。 13.1.4 工艺流程图 框架涵施工工艺流程见图 13.1.4。 施工准备测量放样基坑开挖基础施工涵底板施工材料准备桥面系施工涵背回填出入口顺接防水层施工涵身及顶板施工端翼墙施工 图 13.1.4 框架涵施工工艺流程图 13...
