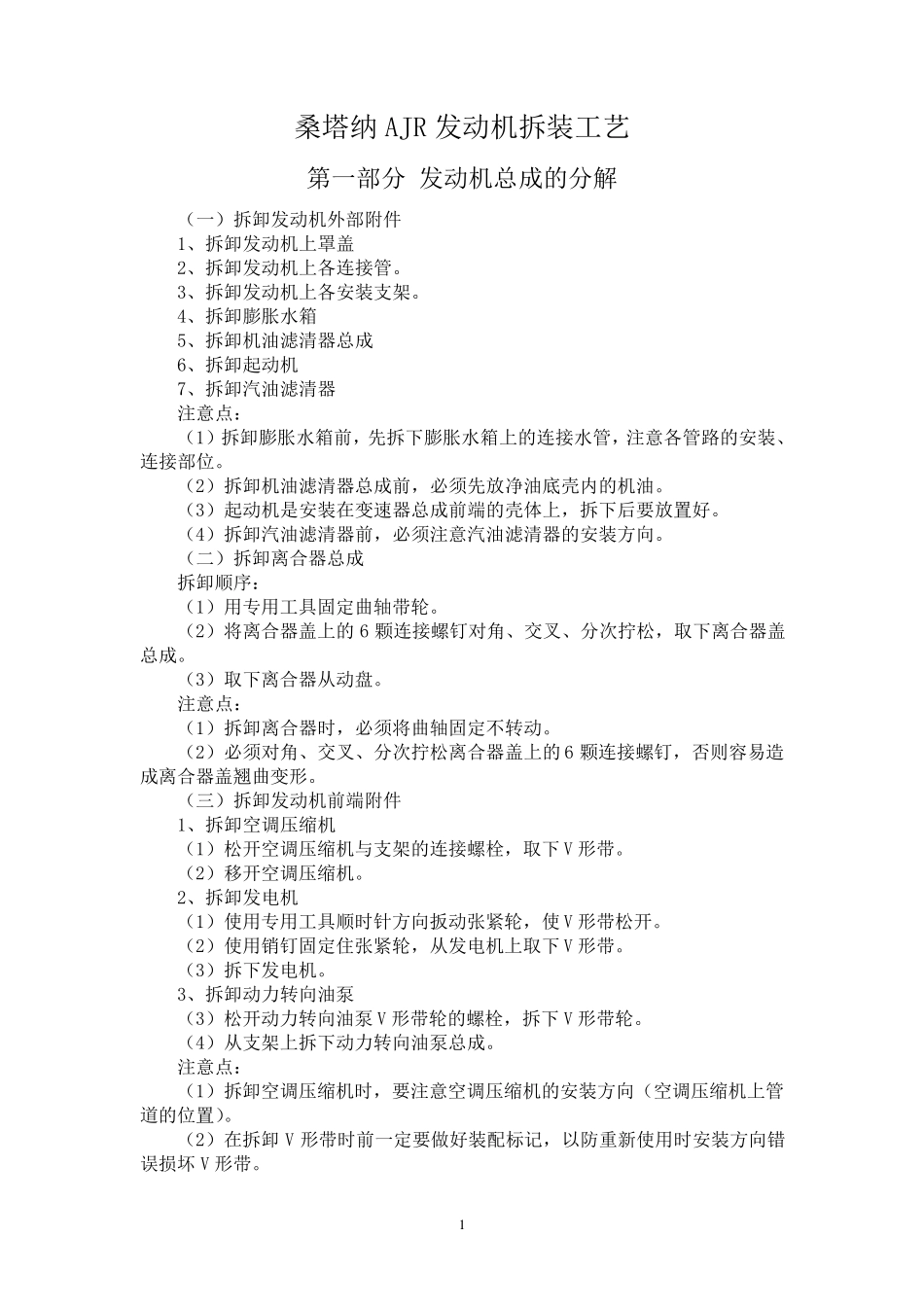

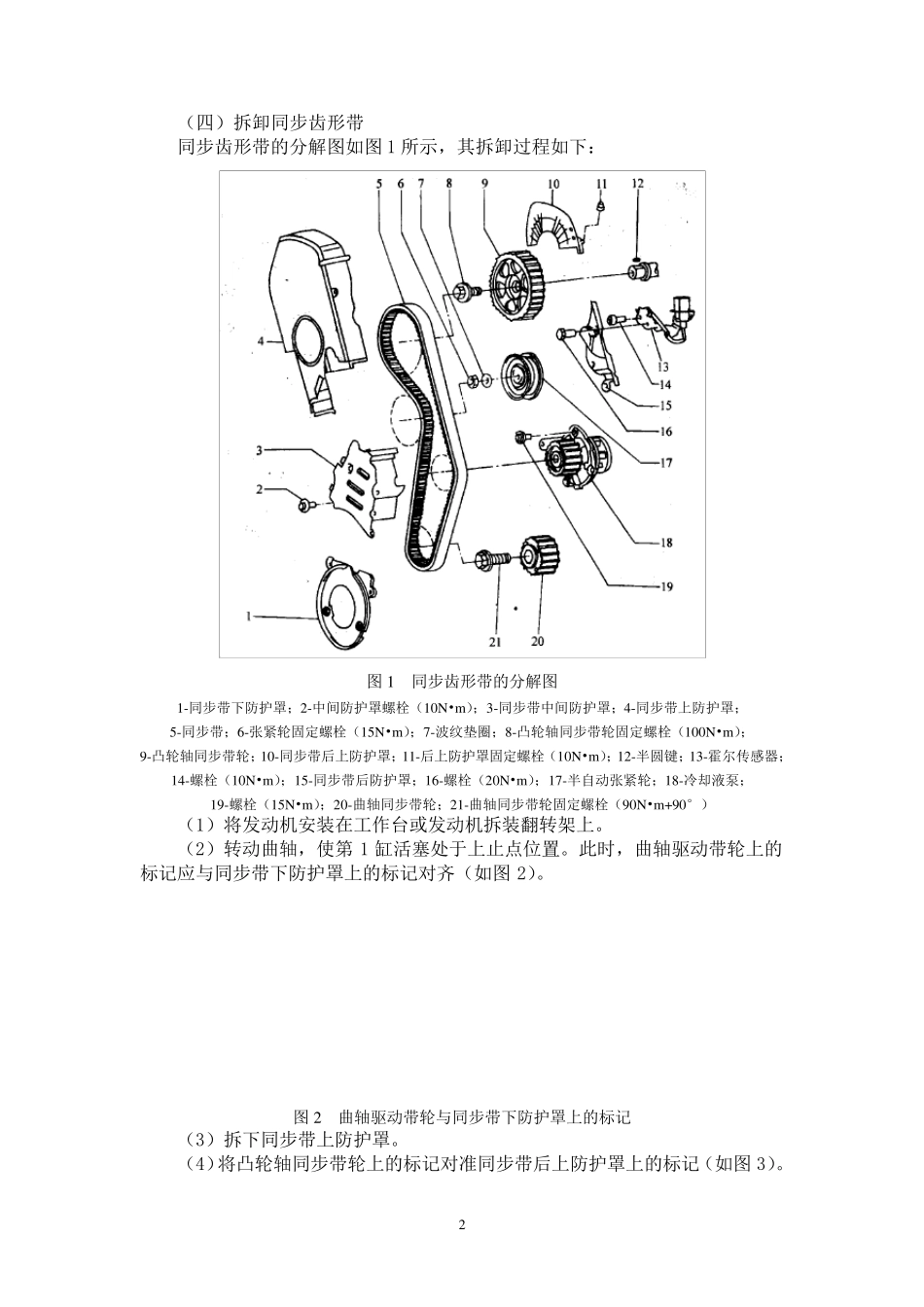

1 桑塔纳AJR 发动机拆装工艺 第一部分 发动机总成的分解 (一)拆卸发动机外部附件 1、拆卸发动机上罩盖 2、拆卸发动机上各连接管。 3、拆卸发动机上各安装支架。 4、拆卸膨胀水箱 5、拆卸机油滤清器总成 6、拆卸起动机 7、拆卸汽油滤清器 注意点: (1)拆卸膨胀水箱前,先拆下膨胀水箱上的连接水管,注意各管路的安装、连接部位。 (2)拆卸机油滤清器总成前,必须先放净油底壳内的机油。 (3)起动机是安装在变速器总成前端的壳体上,拆下后要放置好。 (4)拆卸汽油滤清器前,必须注意汽油滤清器的安装方向。 (二)拆卸离合器总成 拆卸顺序: (1)用专用工具固定曲轴带轮。 (2)将离合器盖上的6 颗连接螺钉对角、交叉、分次拧松,取下离合器盖总成。 (3)取下离合器从动盘。 注意点: (1)拆卸离合器时,必须将曲轴固定不转动。 (2)必须对角、交叉、分次拧松离合器盖上的6 颗连接螺钉,否则容易造成离合器盖翘曲变形。 (三)拆卸发动机前端附件 1、拆卸空调压缩机 (1)松开空调压缩机与支架的连接螺栓,取下 V 形带。 (2)移开空调压缩机。 2、拆卸发电机 (1)使用专用工具顺时针方向扳动张紧轮,使 V 形带松开。 (2)使用销钉固定住张紧轮,从发电机上取下 V 形带。 (3)拆下发电机。 3、拆卸动力转向油泵 (3)松开动力转向油泵 V 形带轮的螺栓,拆下 V 形带轮。 (4)从支架上拆下动力转向油泵总成。 注意点: (1)拆卸空调压缩机时,要注意空调压缩机的安装方向(空调压缩机上管道的位置)。 (2)在拆卸V 形带时前一定要做好装配标记,以防重新使用时安装方向错误损坏 V 形带。 2 (四)拆卸同步齿形带 同步齿形带的分解图如图1 所示,其拆卸过程如下: 图1 同步齿形带的分解图 1-同步带下防护罩;2-中间防护罩螺栓(10N•m);3-同步带中间防护罩;4-同步带上防护罩; 5-同步带;6-张紧轮固定螺栓(15N•m);7-波纹垫圈;8-凸轮轴同步带轮固定螺栓(100N•m); 9-凸轮轴同步带轮;10-同步带后上防护罩;11-后上防护罩固定螺栓(10N•m);12-半圆键;13-霍尔传感器;14-螺栓(10N•m);15-同步带后防护罩;16-螺栓(20N•m);17-半自动张紧轮;18-冷却液泵; 19-螺栓(15N•m);20-曲轴同步带轮;21-曲轴同步带轮固定螺栓(90N•m+90°) (1)将发动机安装在工作台或发动机拆装翻转架上。 (2)转动曲轴,使第 1 缸活塞处于上止点位置。此时,...
