桥下防护栅栏安装技术交底

桥下防护栅栏安装技术交底_第1页
1/8
桥下防护栅栏安装技术交底_第2页
2/8

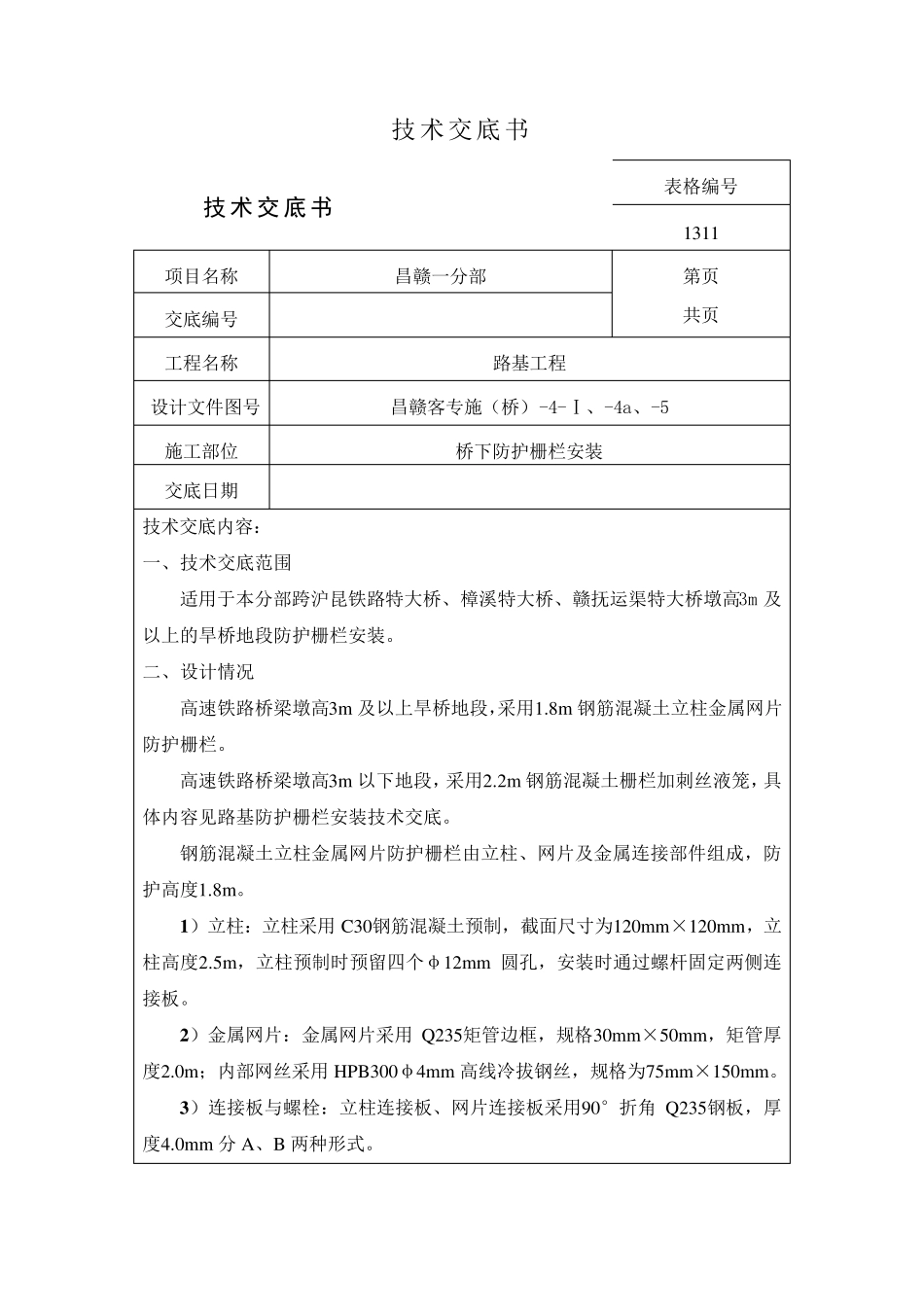

桥下防护栅栏安装技术交底_第3页
3/8
新建南昌至赣州铁路客运专线CGZQ-2 标 编号: 桥下防护栅栏安装 技 术 交 底 编制: 复核: 接收: 中铁四局集团昌赣客专CGZQ-2 标项目经理部一分部 年 月 日 技 术 交 底 书 技术交底书 表 格 编 号 1311 项 目 名 称 昌 赣 一 分 部 第 页 共 页 交 底 编 号 工 程 名 称 路 基 工 程 设 计 文 件 图 号 昌 赣 客 专 施 ( 桥 ) -4-Ⅰ 、 -4a、 -5 施 工 部 位 桥 下 防 护 栅 栏 安 装 交 底 日 期 技 术 交 底 内 容 : 一 、 技 术 交 底 范 围 适 用 于 本 分 部 跨 沪 昆 铁 路 特 大 桥 、 樟 溪 特 大 桥 、 赣 抚 运 渠 特 大 桥 墩 高 3m 及以 上 的 旱 桥 地 段 防 护 栅 栏 安 装 。 二 、 设 计 情 况 高 速 铁 路 桥 梁 墩 高 3m 及 以 上 旱 桥 地 段 ,采 用 1.8m 钢 筋 混 凝 土 立 柱 金 属 网 片防 护 栅 栏 。 高 速 铁 路 桥 梁 墩 高 3m 以 下 地 段 , 采 用 2.2m 钢 筋 混 凝 土 栅 栏 加 刺 丝 液 笼 , 具体 内 容 见 路 基 防 护 栅 栏 安 装 技 术 交 底 。 钢 筋 混 凝 土 立 柱 金 属 网 片 防 护 栅 栏 由 立 柱 、 网 片 及 金 属 连 接 部 件 组 成 , 防护 高 度 1.8m。 1 ) 立 柱 : 立 柱 采 用 C30钢 筋 混 凝 土 预 制 , 截 面 尺 寸 为 120mm× 120mm, 立柱 高 度 2.5m, 立 柱 预 制 时 预 留 四 个 φ 12mm 圆 孔 , 安 装 时 通 过 螺 杆固定两侧连接 板。 2 ) 金 属 网 片 : 金 属 网 片 采 用Q235矩管边框, 规格 30mm× 50mm, 矩管厚度 2.0m;内 部 网 丝 采 用 HPB300φ 4mm 高 线冷拔钢 丝 , 规格 为 75mm× 150mm。 3 ) 连 接 板与螺 栓: 立 柱 连 接 板、 网 片 连 接 板采 用 90°折角 Q235钢 板, 厚度 4.0mm 分 A、 B 两种形式。 图1 钢筋混凝土金属网片防护栅栏(高度1.8m )正面图 钢筋混凝土立柱使用年限按3 0 年设计,金属网片使用年限按1 5 年设计。 三、作业准备 1 )技术准备 现场核对防护栅栏施工图,确定施工管段内防护栅栏设置是否完备与妥善,需要变更...
