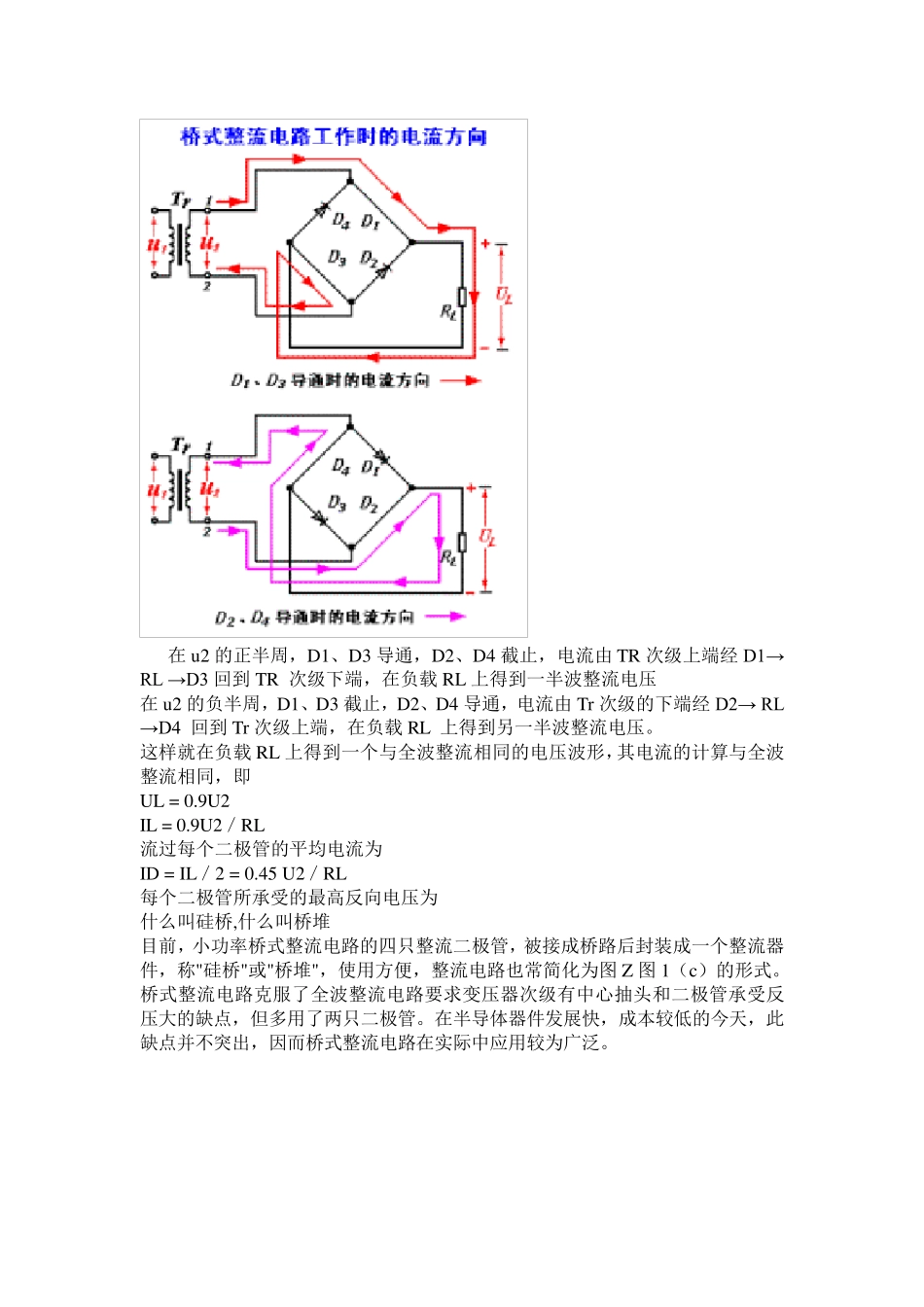

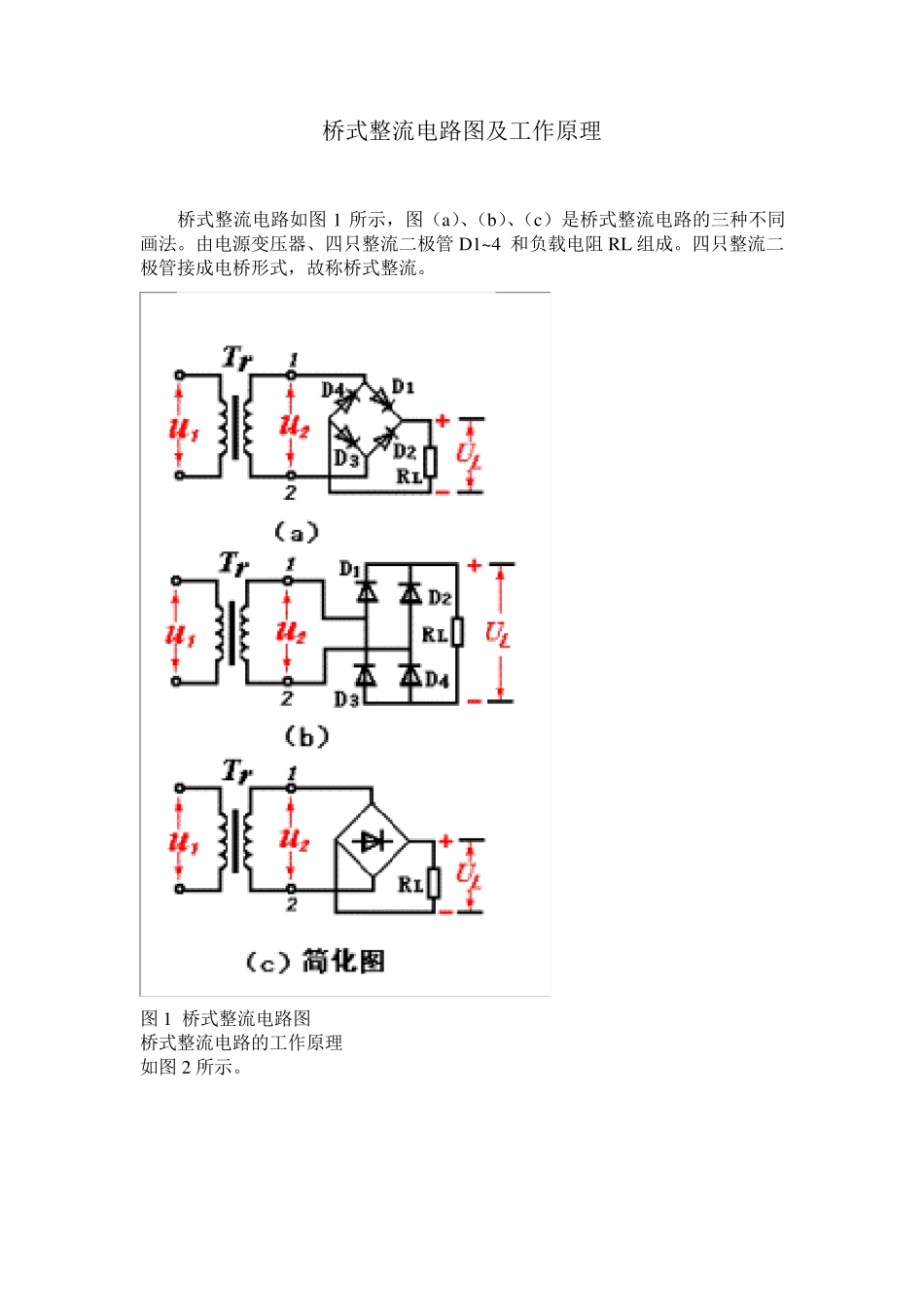

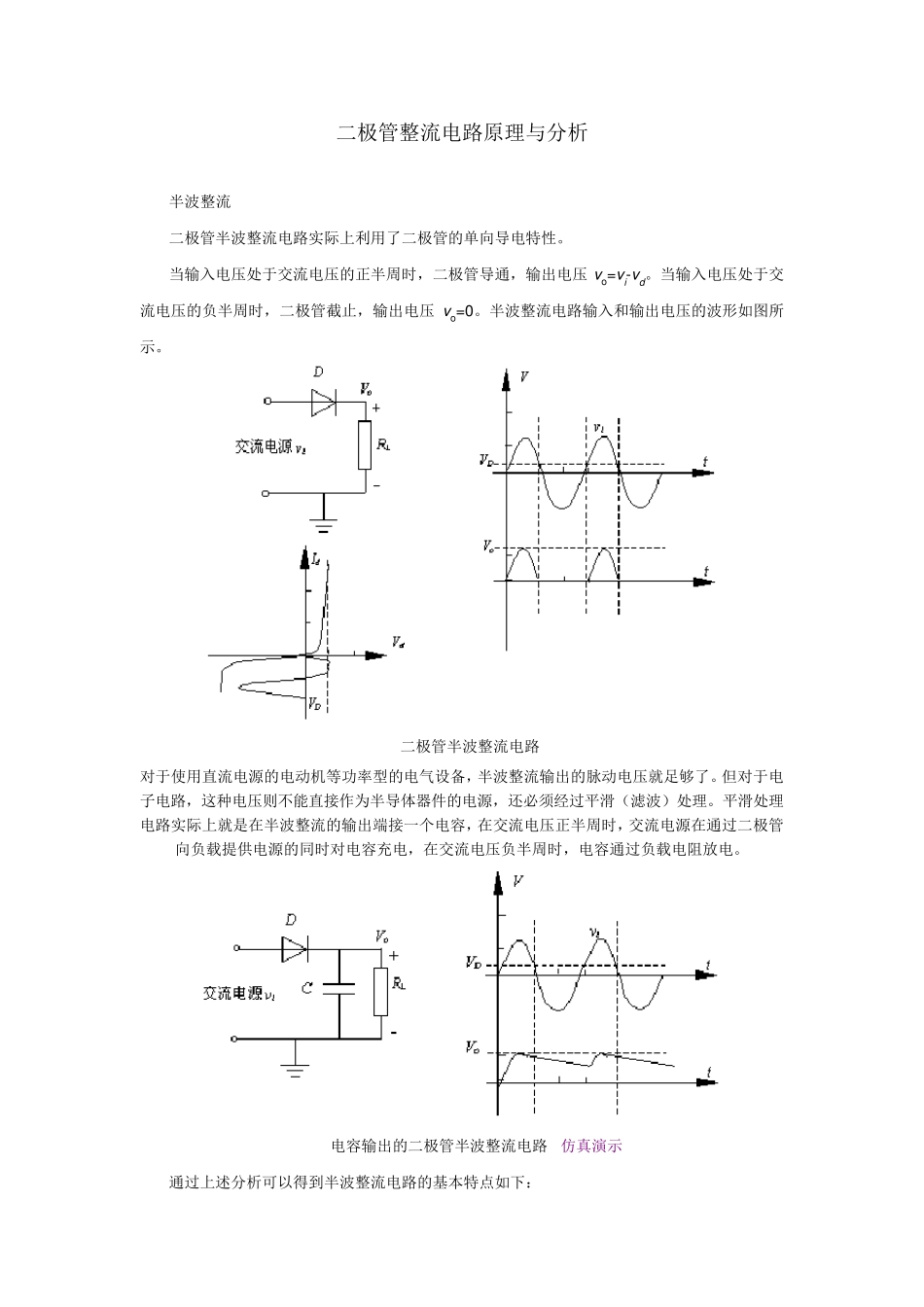

桥式整流电路图及工作原理 桥式整流电路如图1 所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。由电源变压器、四只整流二极管 D1~4 和负载电阻 RL 组成。四只整流二极管接成电桥形式，故称桥式整流。 图1 桥式整流电路图 桥式整流电路的工作原理 如图2 所示。 在u 2 的正半周，D1、D3 导通，D2、D4 截止，电流由 TR 次级上端经 D1→ RL → D3 回到 TR 次级下端，在负载 RL 上得到一半波整流电压 在u 2 的负半周，D1、D3 截止，D2、D4 导通，电流由 Tr 次级的下端经 D2→ RL → D4 回到 Tr 次级上端，在负载 RL 上得到另一半波整流电压。 这样就在负载 RL 上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即 UL = 0.9U2 IL = 0.9U2／RL 流过每个二极管的平均电流为 ID = IL／2 = 0.45 U2／RL 每个二极管所承受的最高反向电压为 什么叫硅桥,什么叫桥堆 目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图 Z 图 1（c）的形式。 桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。 二极管整流电路原理与分析 半波整流 二极管半波整流电路实际上利用了二极管的单向导电特性。 当输入电压处于交流电压的正半周时，二极管导通，输出电压 v o=v i-v d。当输入电压处于交流电压的负半周时，二极管截止，输出电压 v o=0。半波整流电路输入和输出电压的波形如图所示。 二极管半波整流电路 对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。 电容输出的二极管半波整流电路 仿真演示 通过上述分析可以得到半波整流电路的基本特点如下： （1）半波整流输出的是一个直流脉动电压。 （2）半波整流电路的交流利用率为 50%。 （3）电容输出半波整流电路中，二极管承担最大反向电压为 2 倍交流峰值电压（电容输...
