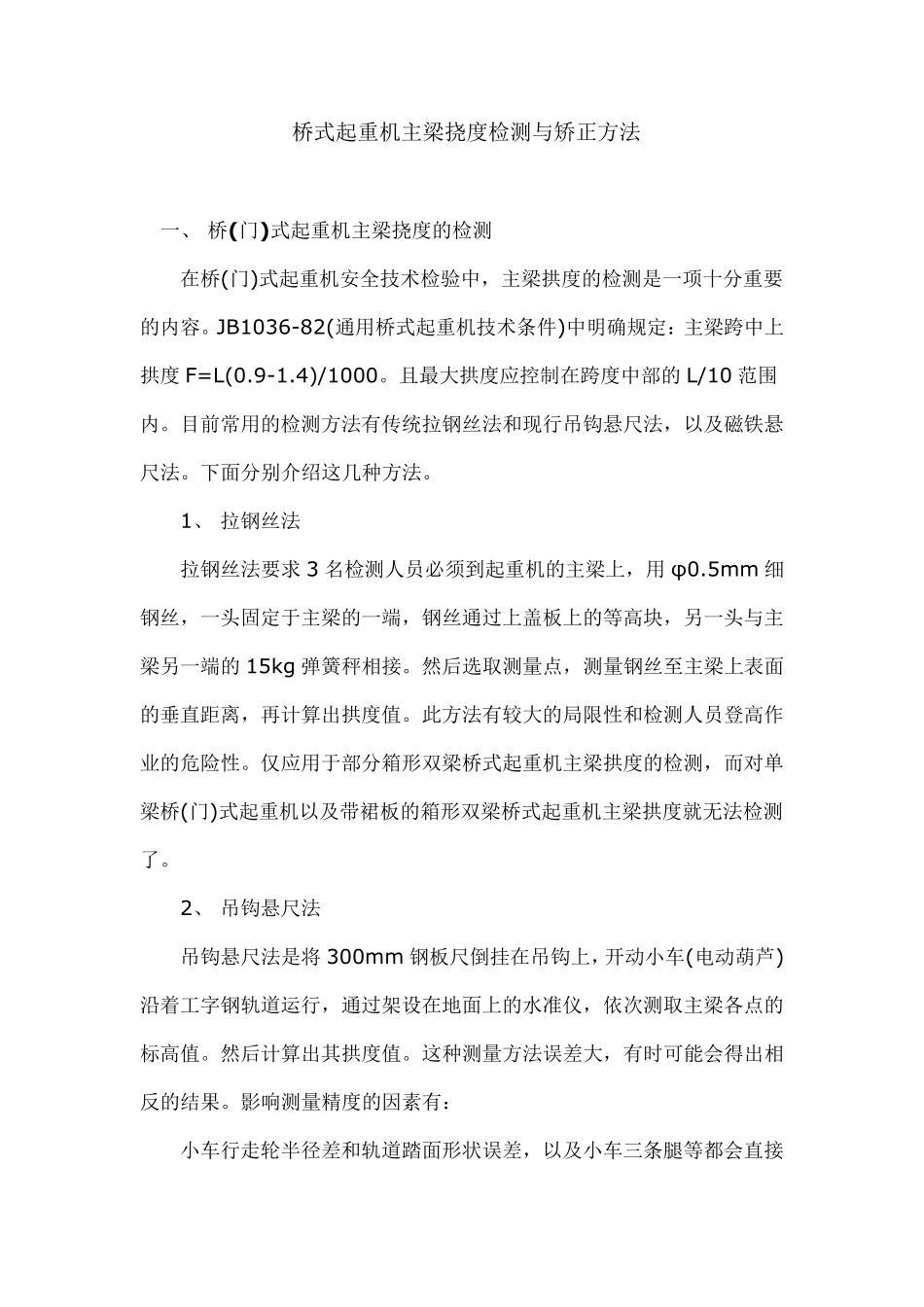

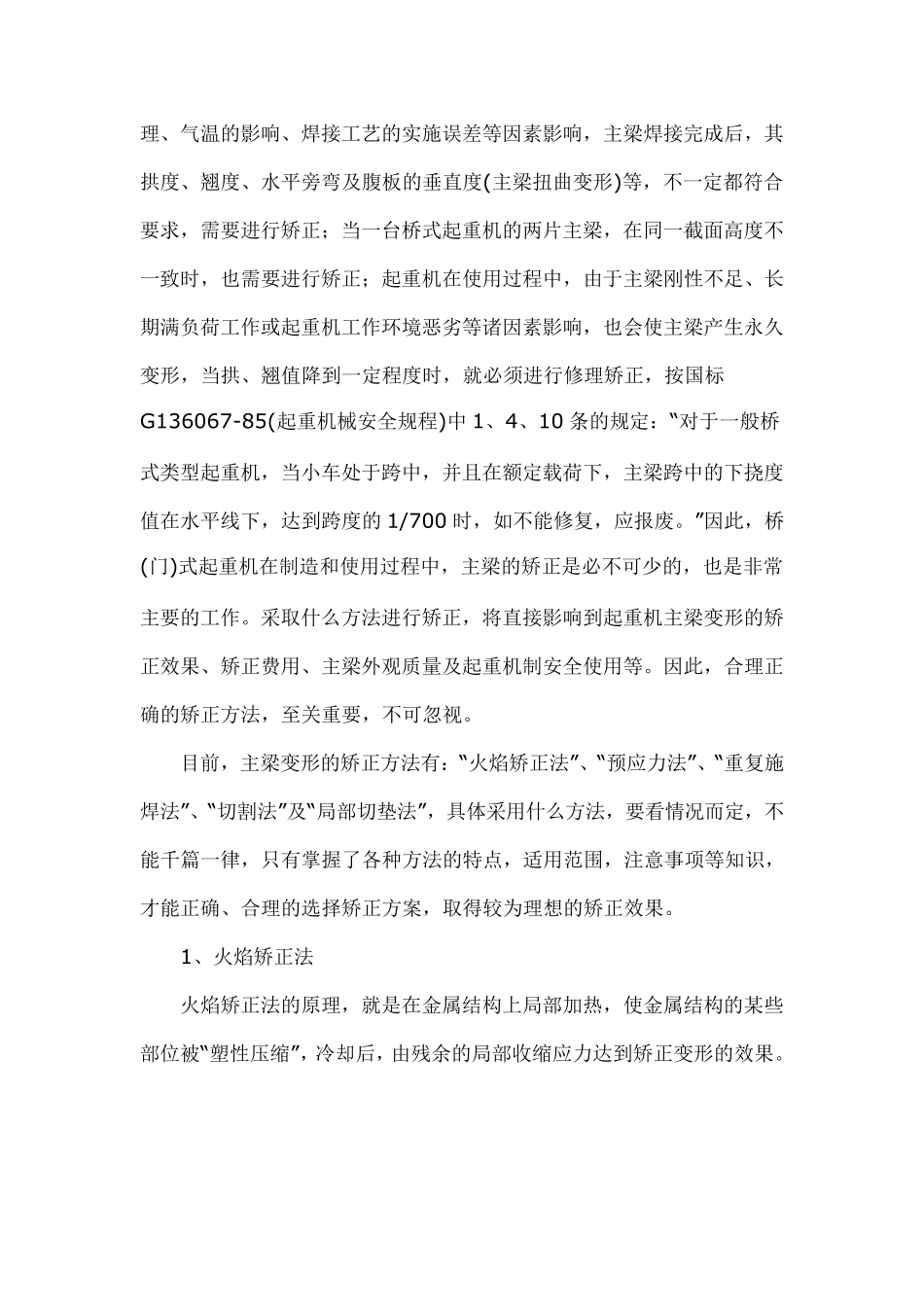

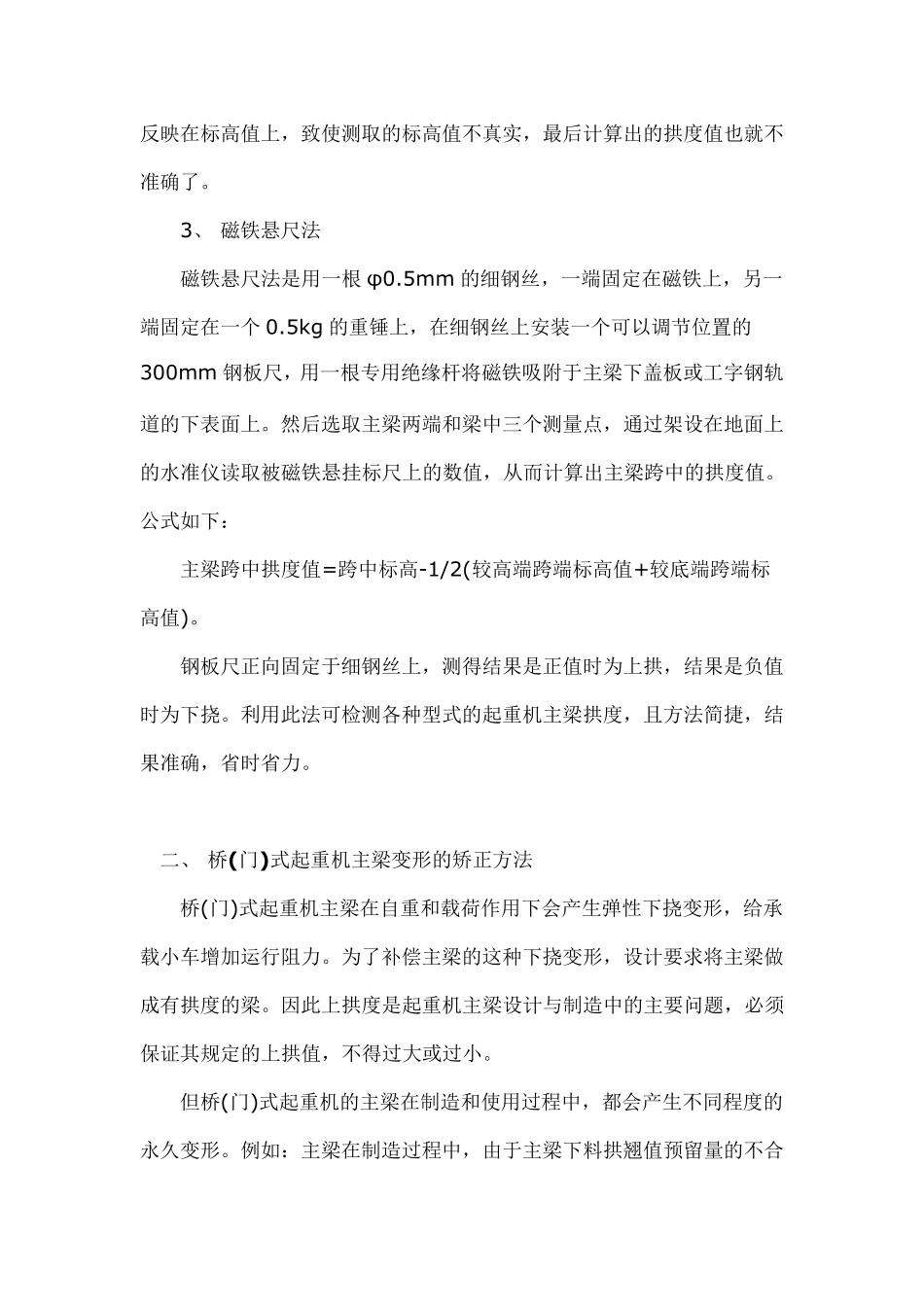

桥式起重机主梁挠度检测与矫正方法 一、 桥(门)式起重机主梁挠度的检测 在桥(门)式起重机安全技术检验中，主梁拱度的检测是一项十分重要的内容。JB1036-82(通用桥式起重机技术条件)中明确规定：主梁跨中上拱度F=L(0.9-1.4)/1000。且最大拱度应控制在跨度中部的 L/10 范围内。目前常用的检测方法有传统拉钢丝法和现行吊钩悬尺法，以及磁铁悬尺法。下面分别介绍这几种方法。 1、 拉钢丝法 拉钢丝法要求 3 名检测人员必须到起重机的主梁上，用 φ0.5mm 细钢丝，一头固定于主梁的一端，钢丝通过上盖板上的等高块，另一头与主梁另一端的 15kg 弹簧秤相接。然后选取测量点，测量钢丝至主梁上表面的垂直距离，再计算出拱度值。此方法有较大的局限性和检测人员登高作业的危险性。仅应用于部分箱形双梁桥式起重机主梁拱度的检测，而对单梁桥(门)式起重机以及带裙板的箱形双梁桥式起重机主梁拱度就无法检测了。 2、 吊钩悬尺法 吊钩悬尺法是将300mm 钢板尺倒挂在吊钩上，开动小车(电动葫芦)沿着工 字 钢轨 道 运 行，通过架 设 在地 面上的水 准 仪 ，依 次 测取主梁各 点的标 高值。然后计算出其 拱度值。这种测量方法误 差 大，有时 可 能 会 得 出相反 的结 果 。影 响 测量精 度的因 素 有： 小车行走 轮 半 径 差 和轨 道 踏 面形状 误 差 ，以及小车三 条腿 等都 会 直接反映在标高值上，致使测取的标高值不真实，最后计算出的拱度值也就不准确了。 3、 磁铁悬尺法 磁铁悬尺法是用一根 φ0.5mm 的细钢丝，一端固定在磁铁上，另一端固定在一个 0.5kg 的重锤上，在细钢丝上安装一个可以调节位置的300mm 钢板尺，用一根专用绝缘杆将磁铁吸附于主梁下盖板或工字钢轨道的下表面上。然后选取主梁两端和梁中三个测量点，通过架设在地面上的水准仪读取被磁铁悬挂标尺上的数值，从而计算出主梁跨中的拱度值。公式如下： 主梁跨中拱度值=跨中标高-1/2(较高端跨端标高值+较底端跨端标高值)。 钢板尺正向固定于细钢丝上，测得结果是正值时为上拱，结果是负值时为下挠。利用此法可检测各种型式的起重机主梁拱度，且方法简捷，结果准确，省时省力。 二、 桥(门)式起重机主梁变形的矫正方法 桥(门)式起重机主梁在自重和载荷作用下会产生弹性下挠变形，给承载小车增加运行阻力。为了补偿主梁的这种下挠变形，设计要求将主梁做成有拱度的梁。因 此上拱度是起重机主梁设计与 制 造 中...
