桥式起重机规格书

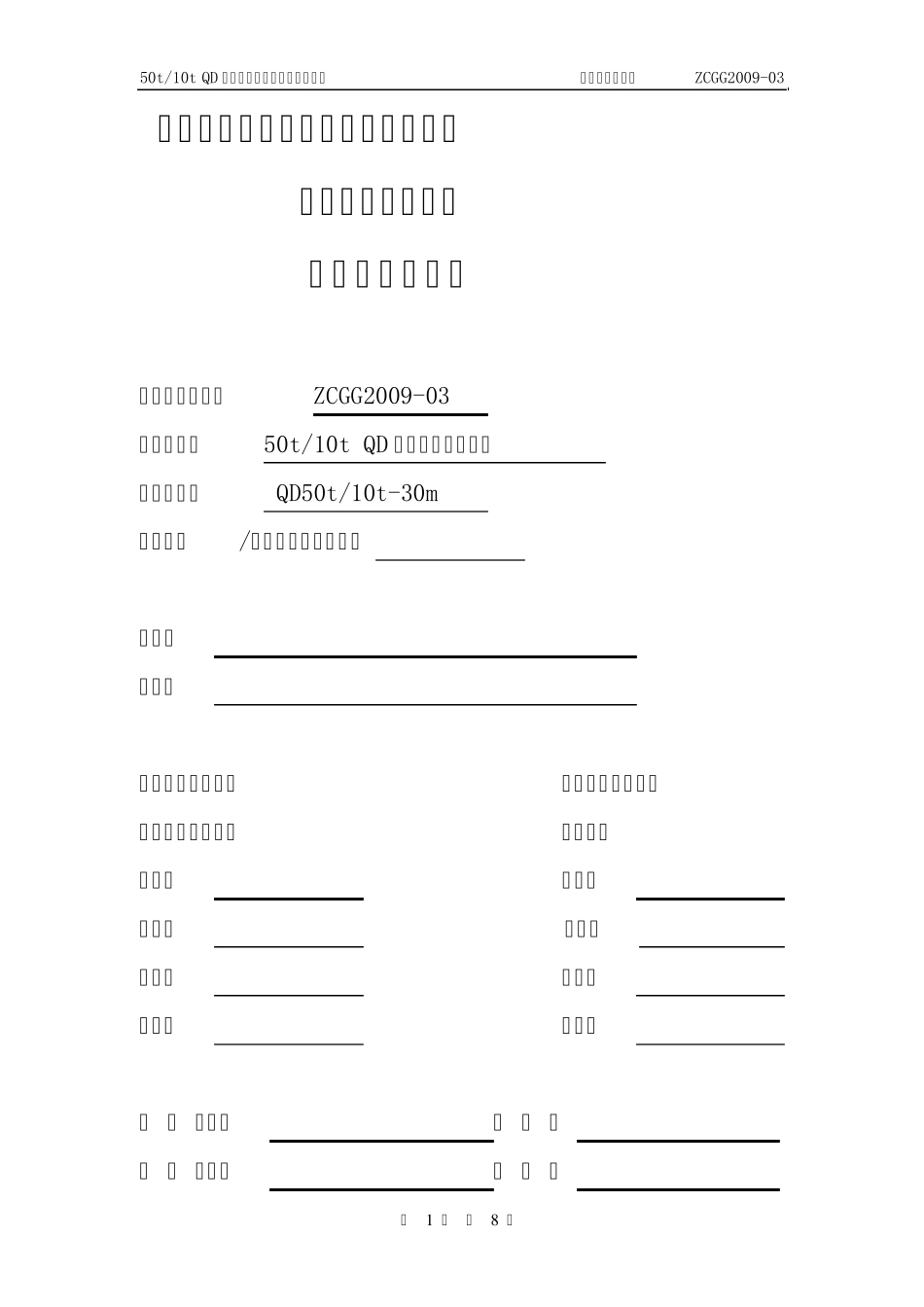

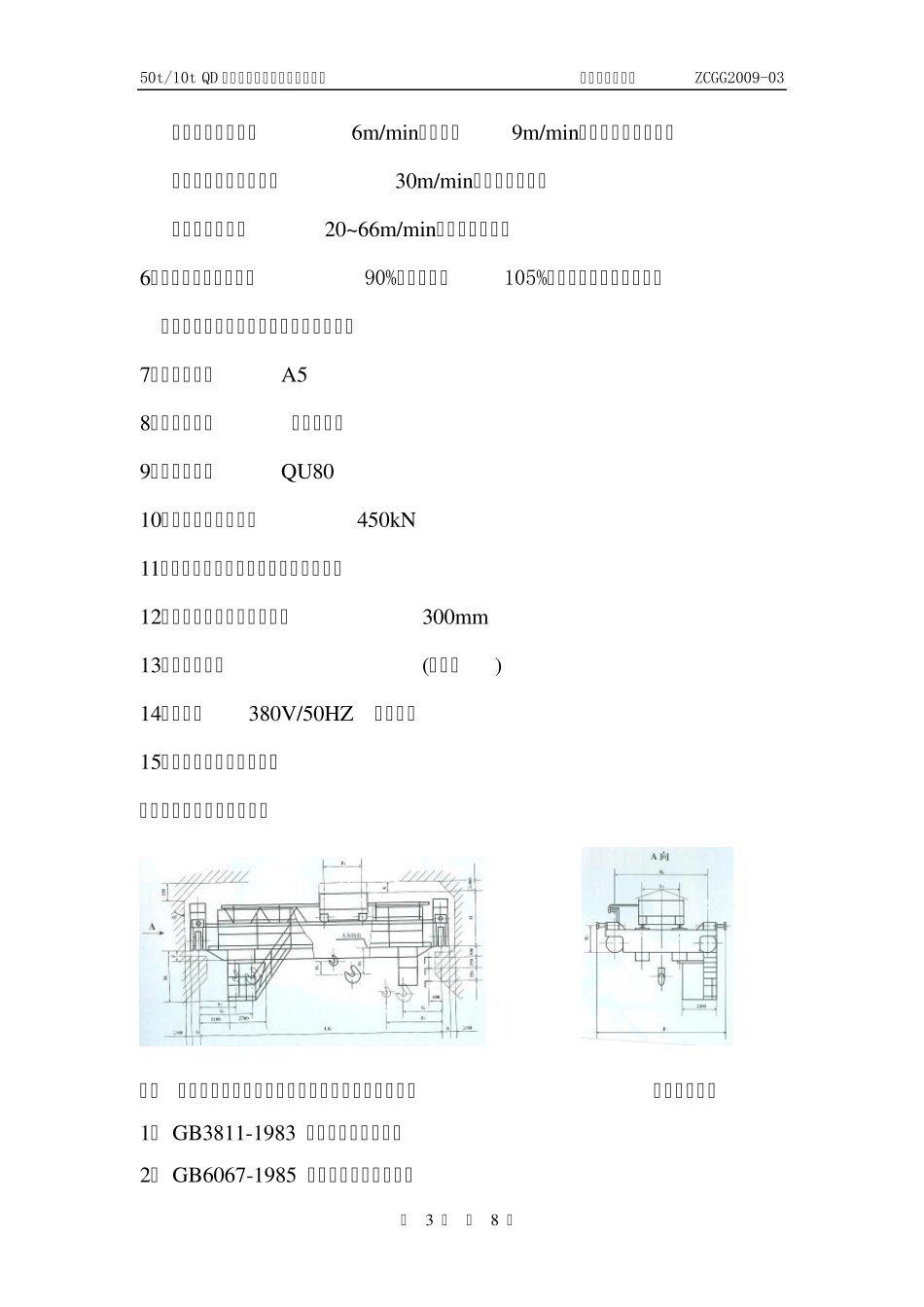

50t/10t QD 型吊钩桥式起重机技术规格书 工艺设备编号：ZCGG2009-03 第 1 页 共 8 页 中船大岗柴油机核心部件及舾装件配套项目装焊车间 设备技术规格书 工艺设备编号：ZCGG2009-03 设备名称：50t/10t QD 型吊钩桥式起重机 设备型号： QD50t/10t-30m 所在模块/工场名称：装焊车间 编制： 校对： 广州中船南沙龙穴 广州中船船舶钢构 建设发展有限公司 有限公司 审核： 审核： 时间： 时间： 批准： 批准： 时间： 时间： 九 院 审核： 时 间 ： 九 院 批准： 时 间 ： 50t/10t QD 型吊钩桥式起重机技术规格书 工艺设备编号：ZCGG2009-03 第 2 页 共 8 页 广州中船船舶钢构有限公司 50t/10t QD型吊钩桥式起重机技术规格及要求 一、概述 1、招标设备名称和数量： 50t/10t QD 型吊钩桥式起重机，跨距S＝ 30m，轨高H＝ 10m，共1 台，用于广州中船船舶钢构有限公司。 2、招标范围： 50t/10t QD 型吊钩桥式起重机的设计、制造、安装、调试、试车、验收、直至最后交付使用的完整性的工程。 与本机相关联的大车钢轨和电源安全滑触线属于本机的供货范围，中标单位要向招标方提供详细的大车钢轨安装布置图。 3、安装及交货地点： 广州市番禺区大岗镇新联工业区的广州中船船舶钢构有限公司。 4、环境工作温度：0～ 40℃。 5、相对湿度：≤95％ 二、主要技术参数： 50t/10t QD 型吊钩桥式起重机 1、起重量：Gn＝ 50t（主钩）+10t（付钩） 2、跨度： S＝ 30m 3、轨高： H＝ 10m 4、吊具形式：吊钩 5、工作速度： 50t/10t QD 型吊钩桥式起重机技术规格书 工艺设备编号：ZCGG2009-03 第 3 页 共 8 页 起升速度：主钩约6m/min，付钩约9m/min，均可分三挡次调速 小车运行速度：最高约30m/min，分三挡次调速 大车运行速度：20~66m/min，分五挡次调速 6、安装起重量限制器：90%载荷报警，105%载荷停车。过载后保护动 作启动，起升机构只能下降，不能上升。 7、工作级别：A5 8、操纵方式： 司机室操纵 9、大车钢轨：QU80 10、大车最大轮压：≤450kN 11、轨面以上高度：按招标方提供的数据 12、轨道外侧的端梁宽度：≤300mm 13、装机容量： (含照明) 14、电源：380V/50HZ 三相四线 15、供电方式：安全滑触线 三、起重机结构型式示意图 四、 起重机的设计和制造应符合下列国家现行的标准、规范及其它相 1、 GB3811-1983 《起重机设计规范》 2...
