桥桩基础测量放样方案

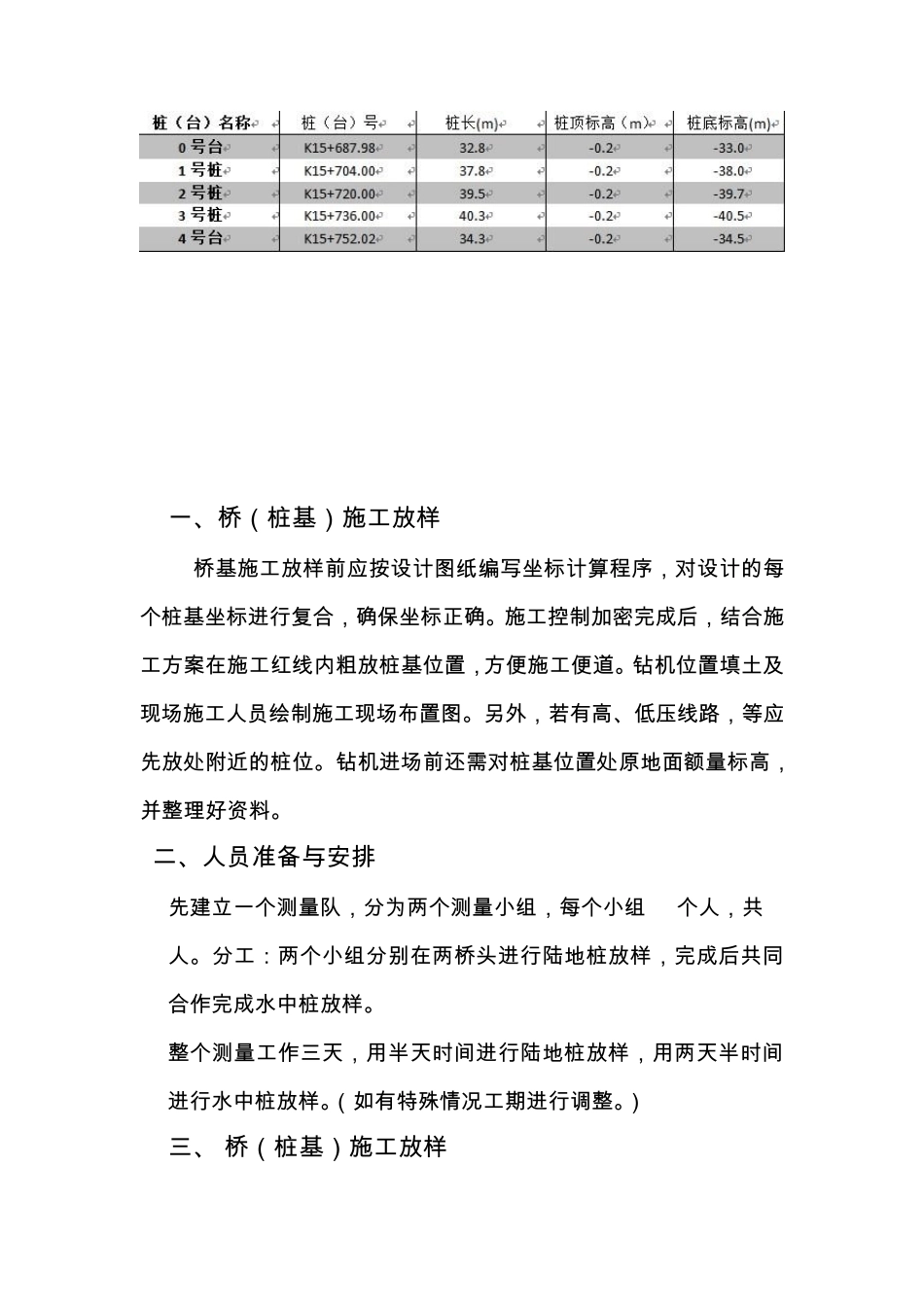

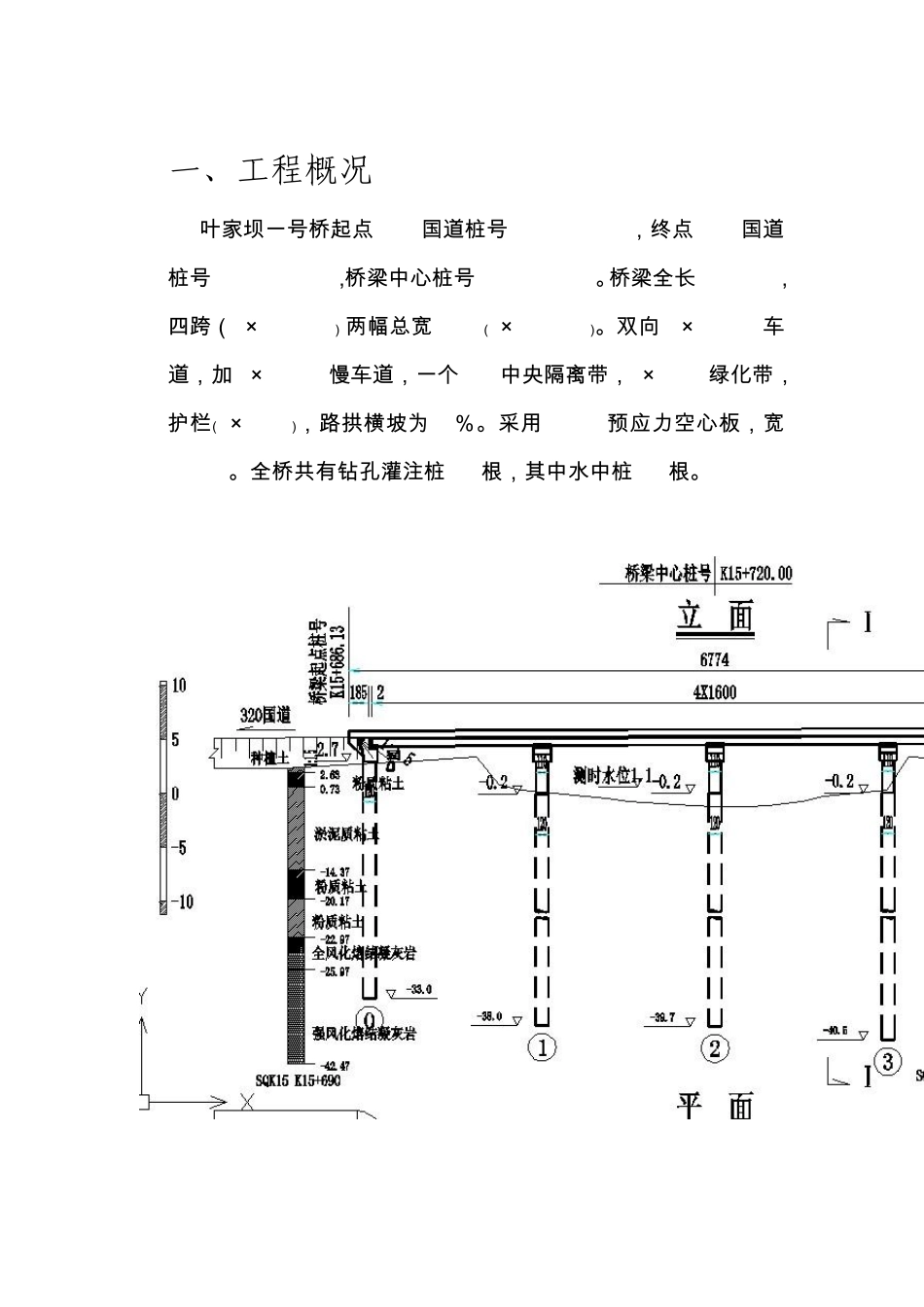

叶家坝港一号桥桩基础测量放样 班 级： 1 0 1 1 0 2 学 号： 1 0 姓 名： 胡凯 路桥学院 2012年 5 月 一、工程概况 叶家坝一号桥起点 320国道桩号 k15+686.13， 终点 104国道桩号 k15+753.87，桥梁中心桩号 k15+720.00。桥梁全长 67,74m，四跨（ 4×1600cm﹚,两幅总宽 36m﹙2×1800cm﹚。双 向6×3.75m车道， 加2×2.75m慢 车 道， 一个2m中央 隔 离 带 ， 2×1.5m绿化带，护栏﹙2×0.5m﹚， 路拱横坡为2％。采用16m预应力空心板， 宽1.25m。全桥共 有 钻 孔 灌 注 桩 30根 ， 其 中水 中桩 18根 。 一 、桥（桩基）施工放样 桥基施工放样前应按设计图纸编写坐标计算程序，对设计的每个桩基坐标进行复合，确保坐标正确。施工控制加密完成后，结合施工方案在施工红线内粗放桩基位置，方便施工便道。钻机位置填土及现场施工人员绘制施工现场布置图。另外，若有高、低压线路，等应先放处附近的桩位。钻机进场前还需对桩基位置处原地面额量标高，并整理好资料。 二、人员准备与安排 先建立一 个测量队，分为两个测量小组，每个小组 3个人，共 6人。分工：两个小组分别在两桥头进行陆地桩放样，完成后共同合作完成水中桩放样。 整个测量工作三天，用半天时间进行陆地桩放样，用两天半时间进行水中桩放样。（如有特殊情况工期进行调整。） 三、 桥（桩基）施工放样 1. 桩 基 施 工 放 样 前 应 按 设 计 图 纸 编 写 坐 标 计 算 程 序 ，对 设 计 的 每 个 桩 基 坐 标 进 行复 合 ， 确 保 坐 标 正 确 。 施 工 控 制 加 密 完 成 后 ， 结 合 施 工 方 案 在 施工 红 线 内 粗 放 桩 基 位 置 ， 方 便 施 工 便 道 ， 钻 机 位 置 填 土 及 现 场 施工 人 员 绘 制 施 工 现 场 布 置 图 。 另 外 ， 若 有 高 、低 压 线 路 ， 光 缆 及沟 渠 等 也 应 先 放 出 附 近 的 桩 位 ， 方 便 确 定 是 否 改 线 、路 、沟 ， 临时 涵 管 埋 设 。 钻 机 进 场 前 还 需 对 桩 基 位 置 处 原 地 面 测 量 标 高 ， 并整 理 好 资 料 。 2. 桩 基 放 样 1) 钻 机 就 位 施 工 机 具 （ 主 要 钻 机 ） 进 场 后 ， 按 施 工 方 案 放 样 具 体 桩 位 。放 样...
