桥梁、涵洞工程施工方案

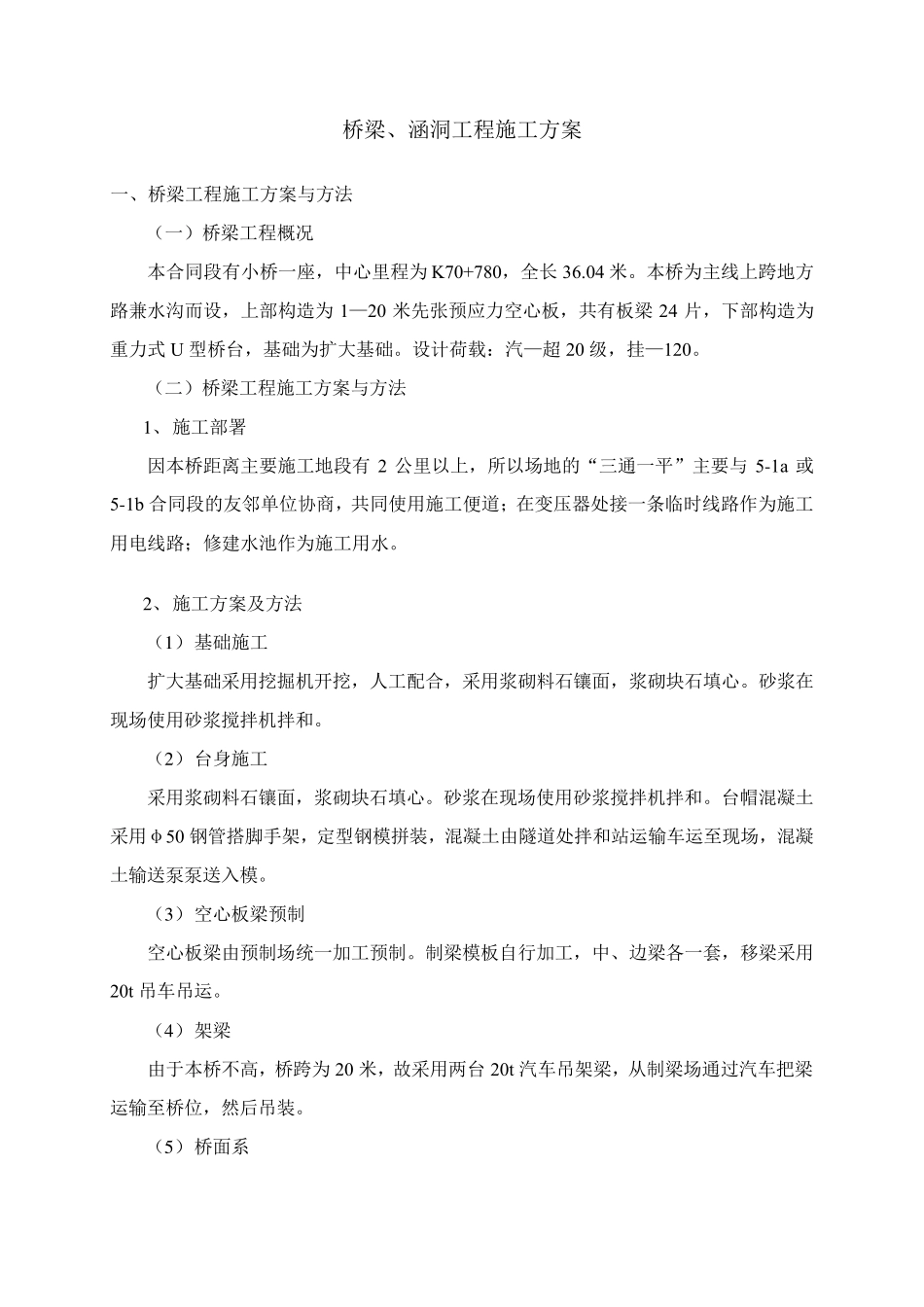

桥梁、涵洞工程施工方案_第1页
1/8
桥梁、涵洞工程施工方案_第2页
2/8

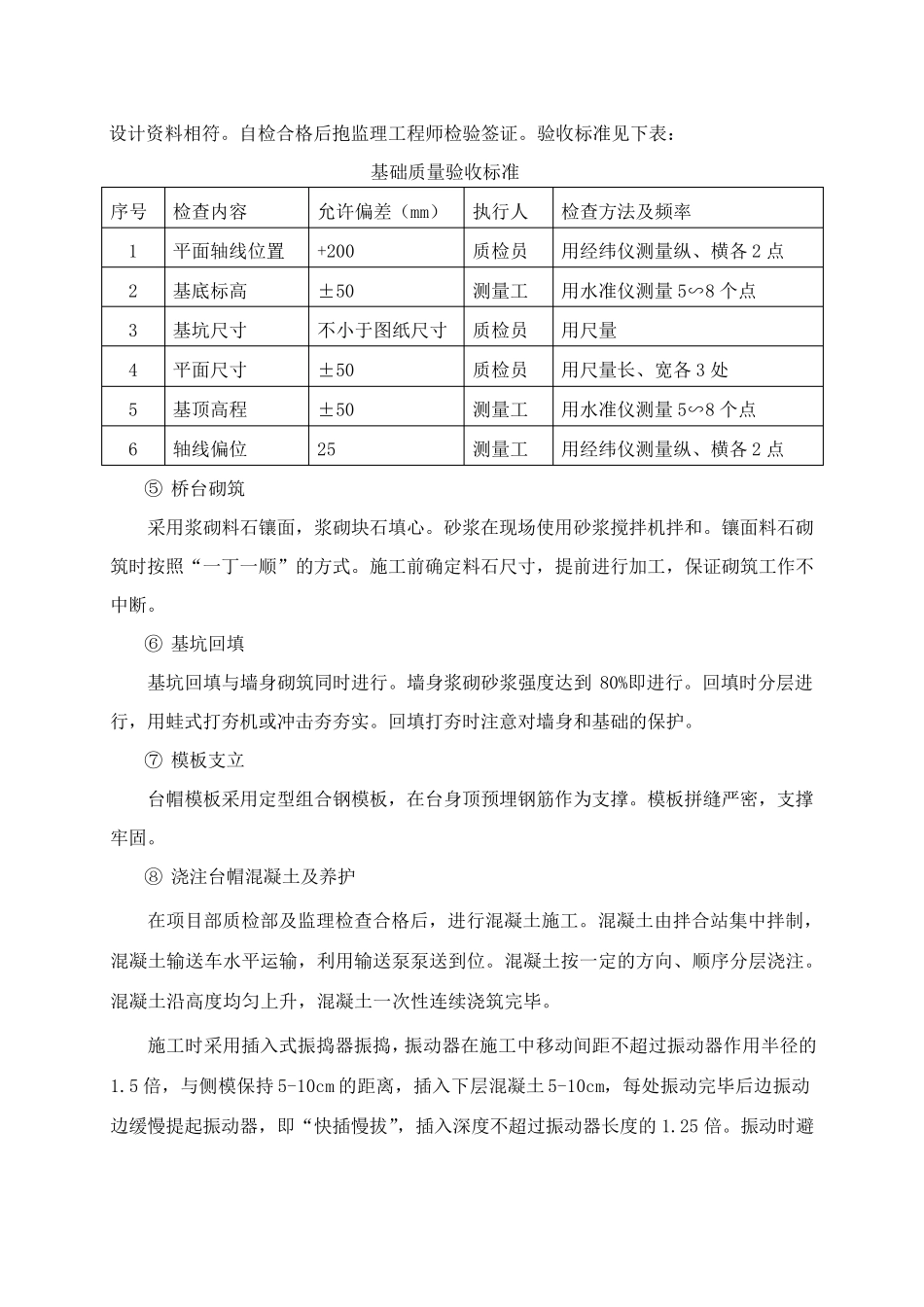

桥梁、涵洞工程施工方案_第3页
3/8
桥 梁 、 涵 洞 工 程 施 工 方 案 一 、 桥 梁 工 程 施 工 方 案 与 方 法 ( 一 ) 桥 梁 工 程 概 况 本 合 同 段 有 小 桥 一 座 , 中 心 里 程 为 K70+780, 全 长 36.04 米 。 本 桥 为 主 线 上 跨 地 方路 兼 水 沟 而 设 , 上 部 构 造 为1— 20 米 先 张 预 应 力 空 心 板 , 共 有 板 梁24 片 , 下 部 构 造 为重 力 式 U 型 桥 台 , 基 础 为 扩 大 基 础 。 设 计 荷 载 : 汽 — 超 20 级 , 挂 — 120。 ( 二 ) 桥 梁 工 程 施 工 方 案 与 方 法 1 、 施 工 部 署 因 本 桥 距 离 主 要 施 工 地 段 有2 公 里 以 上 , 所 以 场 地 的 “ 三 通 一 平 ” 主 要 与5-1a 或5-1b 合 同 段 的 友 邻 单 位 协 商 , 共 同 使 用 施 工 便 道 ; 在 变 压 器 处 接 一 条 临 时 线 路 作 为 施 工用 电 线 路 ; 修 建 水 池 作 为 施 工 用 水 。 2 、 施 工 方 案 及 方 法 ( 1 ) 基 础 施 工 扩 大 基 础 采 用 挖 掘 机 开 挖 , 人 工 配 合 , 采 用 浆 砌 料 石 镶面, 浆 砌 块石 填心 。 砂浆 在现场 使 用 砂浆 搅拌机 拌和。 ( 2 ) 台 身施 工 采 用 浆 砌 料 石 镶面, 浆 砌 块石 填心 。 砂浆 在 现场 使 用 砂浆 搅拌机 拌和。 台 帽混凝土采 用 φ50 钢管搭脚手架, 定型 钢模拼装, 混凝土由隧道 处 拌和站运输车运至现场 , 混凝土输送 泵 泵 送 入 模。 ( 3 ) 空 心 板 梁 预 制 空 心 板 梁 由预 制 场 统 一 加 工 预 制 。 制 梁 模板 自 行 加 工 , 中 、 边 梁 各 一 套 , 移 梁 采 用20t吊 车吊 运。 ( 4 ) 架梁 由于 本 桥 不 高 , 桥 跨 为 20 米 , 故 采 用 两 台 20t汽 车吊 架梁 , 从 制 梁 场 通 过 汽 车把 梁运输至桥 位 , 然 后 吊 装。 ( 5 ) 桥 面系 严格按设计和施工规范施工,确保线形流畅美观。 (四)桥梁施工工艺 本桥的施工程序为:施工准备→基础施工→台身施工→预制梁→架梁→桥面系→附属工程。 3、 桥台施工 ...
