桥梁下部结构

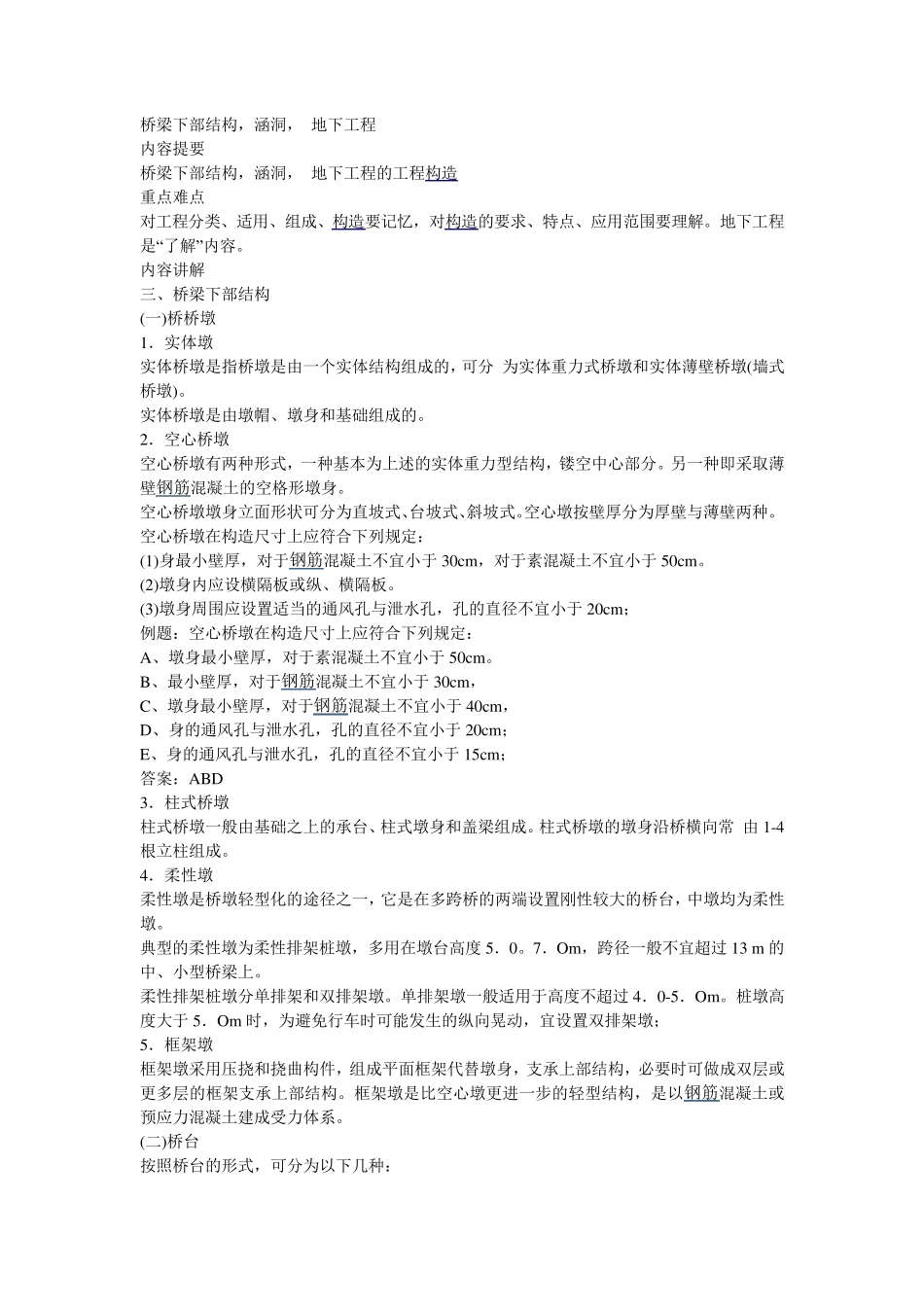

桥梁下部结构，涵洞， 地下工程 内容提要 桥梁下部结构，涵洞， 地下工程的工程构造 重点难点 对工程分类、适用、组成、构造要记忆，对构造的要求、特点、应用范围要理解。地下工程是“了解”内容。 内容讲解 三、桥梁下部结构 (一)桥桥墩 1．实体墩 实体桥墩是指桥墩是由一个实体结构组成的，可分 为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。 实体桥墩是由墩帽、墩身和基础组成的。 2．空心桥墩 空心桥墩有两种形式，一种基本为上述的实体重力型结构，镂空中心部分。另一种即采取薄壁钢筋混凝土的空格形墩身。 空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。空心墩按壁厚分为厚壁与薄壁两种。 空心桥墩在构造尺寸上应符合下列规定： (1)身最小壁厚，对于钢筋混凝土不宜小于 30cm ，对于素混凝土不宜小于 50cm 。 (2)墩身内应设横隔板或纵、横隔板。 (3)墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于 20cm ； 例题：空心桥墩在构造尺寸上应符合下列规定： A、墩身最小壁厚，对于素混凝土不宜小于 50cm 。 B、最小壁厚，对于钢筋混凝土不宜小于 30cm ， C、墩身最小壁厚，对于钢筋混凝土不宜小于 40cm ， D、身的通风孔与泄水孔，孔的直径不宜小于 20cm ； E、身的通风孔与泄水孔，孔的直径不宜小于 15cm ； 答案：ABD 3．柱式桥墩 柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。柱式桥墩的墩身沿桥横向常 由 1-4根立柱组成。 4．柔性墩 柔性墩是桥墩轻型化的途径之一，它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。 典型的柔性墩为柔性排架桩墩，多用在墩台高度 5．0。7．Om ，跨径一般不宜超过 13 m 的中、小型桥梁上。 柔性排架桩墩分单排架和双排架墩。单排架墩一般适用于高度不超过 4．0-5．Om 。桩墩高度大于 5．Om 时，为避免行车时可能发生的纵向晃动，宜设置双排架墩； 5．框架墩 框架墩采用压挠和挠曲构件，组成平面框架代替墩身，支承上部结构，必要时可做成双层或更多层的框架支承上部结构。框架墩是比空心墩更进一步的轻型结构，是以钢筋混凝土或预应力混凝土建成受力体系。 (二)桥台 按照桥台的形式，可分为以下几种： 1．重力式桥台 重力式桥台主要靠自重来平衡台后的土压力，桥台本身多数由石砌、片石混凝土或混凝土等圬工材料建造，并用就地浇筑的方法施工。常用的类型有 U 形桥台、埋置式桥台、八字式和一字式桥台。埋置...
