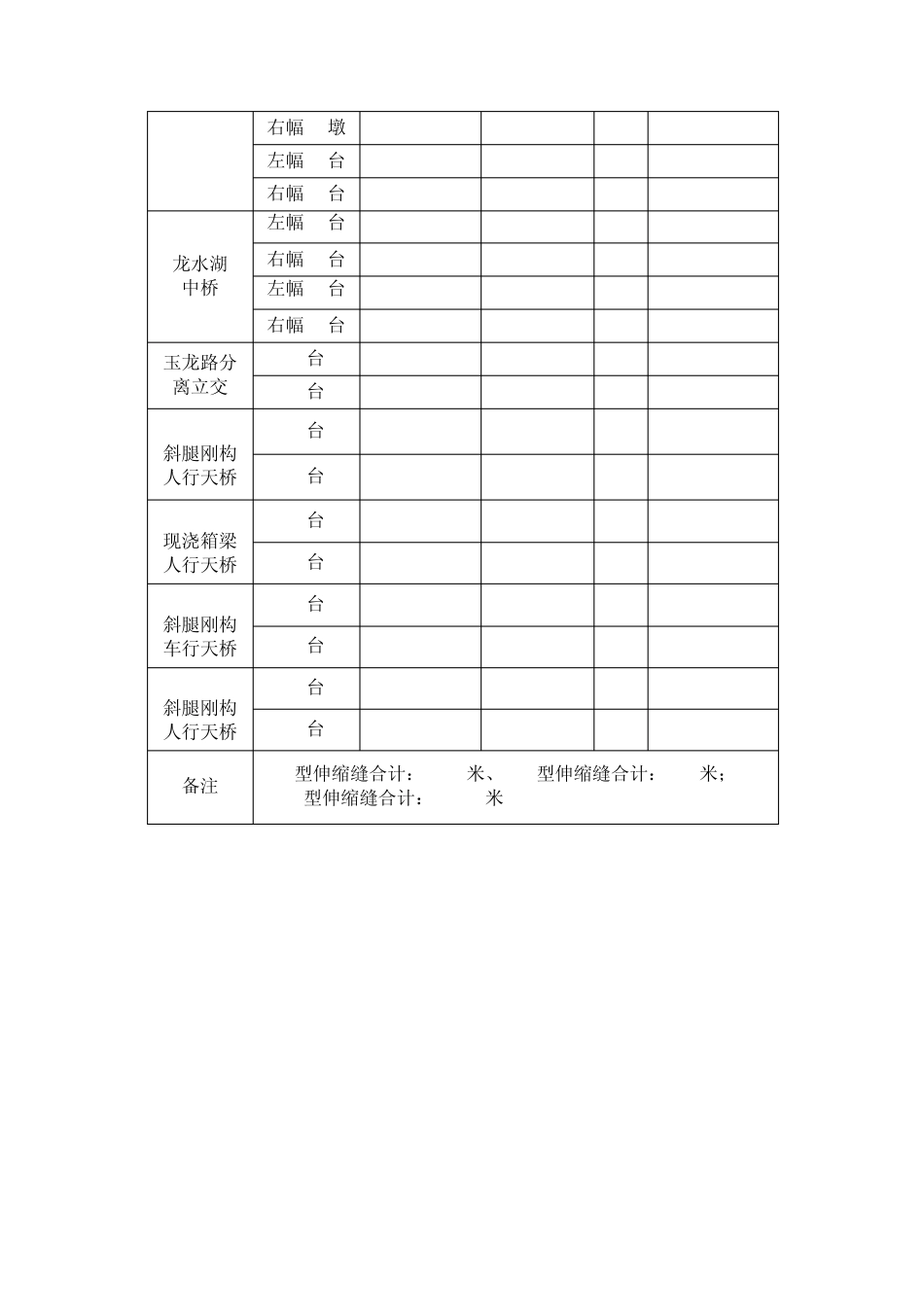

桥梁伸缩缝施工方案 一、编制依据 1、《公路桥涵施工技术规范》（JTG/T F50-2011）； 2、《公路桥涵设计通用规范》（JTGD60-2004）； 3、《公路桥涵地基与基础设计规范》（JTGD63-2007）； 4、《公路工程质量检验评定标准》（JTG F80/1-2004）； 5、本合同段设计图纸及相关设计文件； 二、工程概况及主要工程量 1、工程概况 本标段共设大桥 2座，中桥 2座，分离式立交一座，天桥 4座，分别为赵家院子大桥、碾滚塘大桥、郑家坝中桥、龙水湖中桥，玉龙路分离立交。桥梁伸缩缝型号分别为 D80、D160、D40型伸缩缝三种。 2、主要工程量 桥梁名称 安装部位 伸缩缝型号 单道长度（m） 道数 钢纤维混凝土型号 郑家坝 中桥 左幅 0#台 D80 11.75 1 C50 右幅 0#台 D80 11.75 1 C50 左幅 3#台 D80 11.75 1 C50 右幅 3#台 D80 11.75 1 C50 赵家院子大桥 左幅 0#台 D80 11.75 1 C50 右幅 0#台 D80 11.75 1 C50 左幅 4#台 D80 11.75 1 C50 右幅 4#台 D80 11.75 1 C50 碾滚塘 大桥 左幅 0#台 D80 11.75 1 C50 右幅 0#台 D80 11.75 1 C50 左幅 4#墩 D160 11.75 1 C50 右幅4#墩 D160 11.75 1 C50 左幅7#台 D80 11.75 1 C50 右幅7#台 D80 11.75 1 C50 龙水湖 中桥 左幅0#台 D40 15.3 1 C50 右幅0#台 D40 15.3 1 C50 左幅1#台 D40 15.3 1 C50 右幅1#台 D40 15.3 1 C50 玉龙路分离立交 0#台 D80 12 1 C50 2#台 D80 12 1 C50 K33+540.0 斜腿刚构人行天桥 0#台 D40 5.5 1 1#台 D40 5.5 1 K37+180.0 现浇箱梁人行天桥 0#台 D40 5.5 1 3#台 D40 5.5 1 K38+785 斜腿刚构车行天桥 0#台 D40 5.5 1 1#台 D40 5.5 1 K39+350.0 斜腿刚构人行天桥 0#台 D40 5.5 1 1#台 D40 5.5 1 备注 D40型伸缩缝合计：23.5米、D80型伸缩缝合计：141米； D160型伸缩缝合计：105.2米 三、施工方法及施工工艺 1、桥面伸缩缝施工工艺框图 伸缩缝现场检查和材料进场安排 伸缩缝安装施工准备工作 切割缝区、清理缝区 修正、补植预埋钢筋 以路面及两端缝为基准将型钢点焊定位 加入分布筋、锚筋、与预埋钢筋焊接 检验焊接点，对必要的进行加固后布设面层钢 浇注过渡段混凝土 混凝土养护、成品保护 型钢就位 2、施工前的准备工作 熟悉施工图纸和安装操作规程检查，验收伸缩缝异型边梁的平整度、...
