桥梁博士使用手册(勘误更正页)

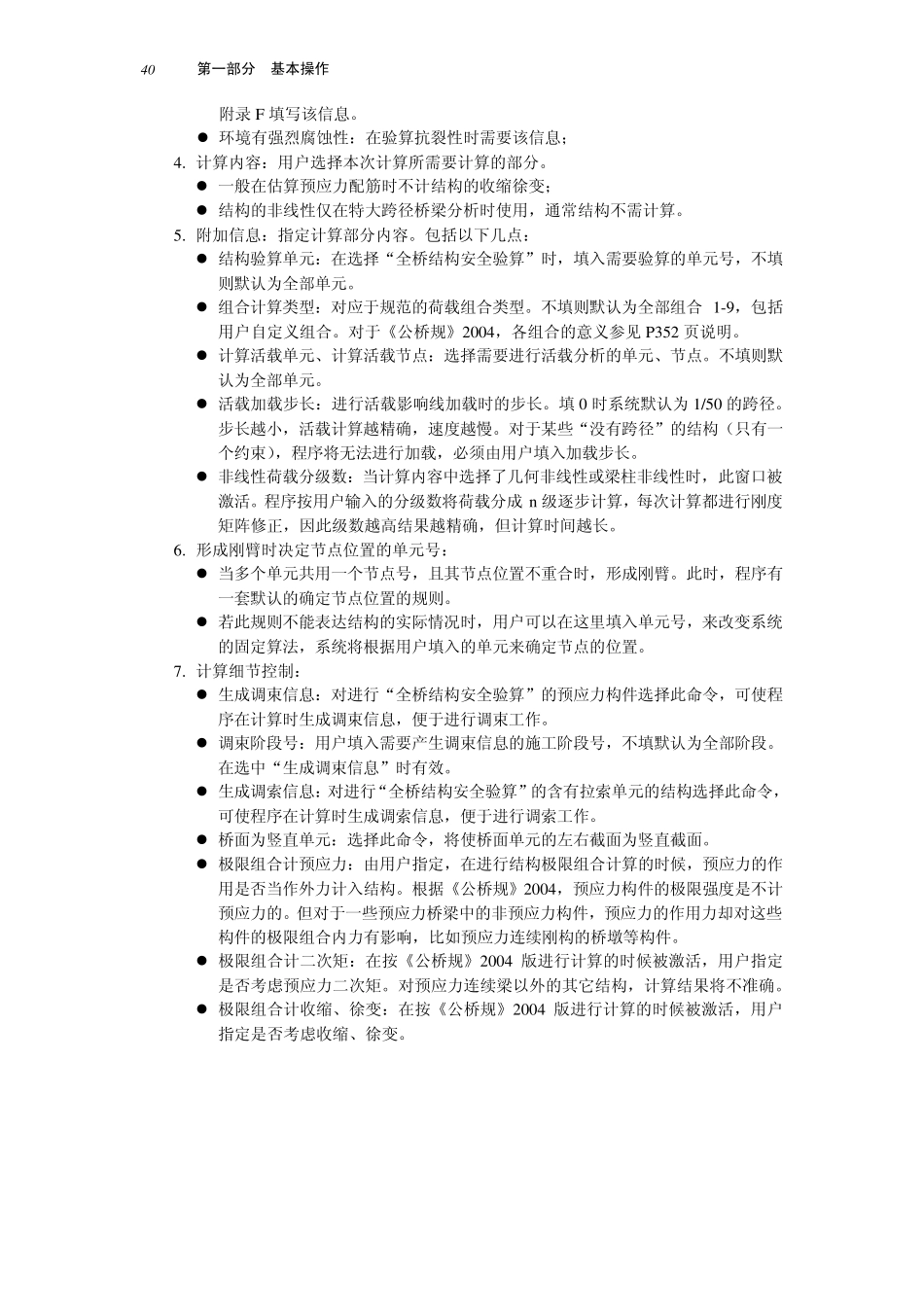

桥梁博士使用手册(勘误更正页)_第1页
1/16
桥梁博士使用手册(勘误更正页)_第2页
2/16
桥梁博士使用手册(勘误更正页)_第3页
3/16
4 0 第一部分 基本操作 附录F 填写该信息。 z 环境有强烈腐蚀性:在验算抗裂性时需要该信息; 4. 计算内容:用户选择本次计算所需要计算的部分。 z 一般在估算预应力配筋时不计结构的收缩徐变; z 结构的非线性仅在特大跨径桥梁分析时使用,通常结构不需计算。 5. 附加信息:指定计算部分内容。包括以下几点: z 结构验算单元:在选择“全桥结构安全验算”时,填入需要验算的单元号,不填则默认为全部单元。 z 组合计算类型:对应于规范的荷载组合类型。不填则默认为全部组合 1-9,包括用户自定义组合。对于《公桥规》2004,各组合的意义参见 P352 页说明。 z 计算活载单元、计算活载节点:选择需要进行活载分析的单元、节点。不填则默认为全部单元。 z 活载加载步长:进行活载影响线加载时的步长。填0 时系统默认为 1/50 的跨径。步长越小,活载计算越精确,速度越慢。对于某些“没有跨径”的结构(只有一个约束),程序将无法进行加载,必须由用户填入加载步长。 z 非线性荷载分级数:当计算内容中选择了几何非线性或梁柱非线性时,此窗口被激活。程序按用户输入的分级数将荷载分成 n 级逐步计算,每次计算都进行刚度矩阵修正,因此级数越高结果越精确,但计算时间越长。 6. 形成刚臂时决定节点位置的单元号: z 当多个单元共用一个节点号,且其节点位置不重合时,形成刚臂。此时,程序有一套默认的确定节点位置的规则。 z 若此规则不能表达结构的实际情况时,用户可以在这里填入单元号,来改变系统的固定算法,系统将根据用户填入的单元来确定节点的位置。 7. 计算细节控制: z 生成调束信息:对进行“全桥结构安全验算”的预应力构件选择此命令,可使程序在计算时生成调束信息,便于进行调束工作。 z 调束阶段号:用户填入需要产生调束信息的施工阶段号,不填默认为全部阶段。在选中“生成调束信息”时有效。 z 生成调索信息:对进行“全桥结构安全验算”的含有拉索单元的结构选择此命令,可使程序在计算时生成调索信息,便于进行调索工作。 z 桥面为竖直单元:选择此命令,将使桥面单元的左右截面为竖直截面。 z 极限组合计预应力:由用户指定,在进行结构极限组合计算的时候,预应力的作用是否当作外力计入结构。根据《公桥规》2004,预应力构件的极限强度是不计预应力的。但对于一些预应力桥梁中的非预应力构件,预应力的作用力却对这些构件的极限组合内力有影响,比如预应力连续刚构的...
