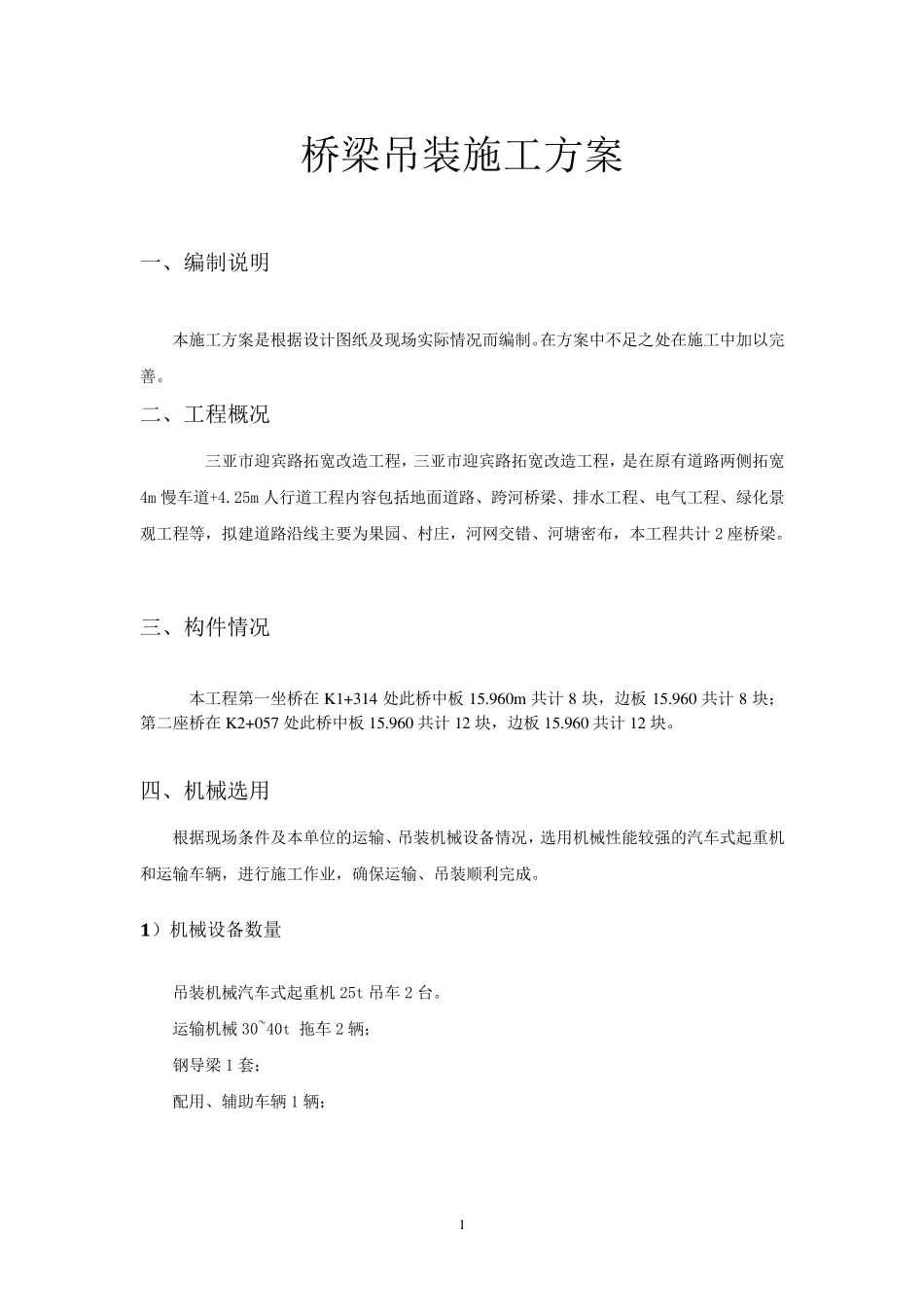

1 桥梁吊装施工方案 一、编制说明 本施工方案是根据设计图纸及现场实际情况而编制。在方案中不足之处在施工中加以完善。 二、工程概况 三亚市迎宾路拓宽改造工程，三亚市迎宾路拓宽改造工程，是在原有道路两侧拓宽4m 慢车道+4.25m 人行道工程内容包括地面道路、跨河桥梁、排水工程、电气工程、绿化景观工程等，拟建道路沿线主要为果园、村庄，河网交错、河塘密布，本工程共计 2 座桥梁。 三、构件情况 本工程第一坐桥在 K1+314 处此桥中板 15.960m 共计 8 块，边板 15.960 共计 8 块；第二座桥在 K2+057 处此桥中板 15.960 共计 12 块，边板 15.960 共计 12 块。 四、机械选用 根据现场条件及本单位的运输、吊装机械设备情况，选用机械性能较强的汽车式起重机和运输车辆，进行施工作业，确保运输、吊装顺利完成。 1 ）机械设备数量 吊装机械汽车式起重机 25t 吊车 2 台。 运输机械 30~40t 拖车 2 辆； 钢导梁1 套； 配用、辅助车辆 1 辆； 2 2）运输、吊装机械技术参数 （1）25t 汽车式起重机，臂长 10.1m，工作半径 3m~7m，起重量 25t ~10.30t，提升高度 9.8~6.50m，详见 QY25B 型起重机起重性能参数表（表 1）。 （2）25t 汽车式起重机，臂长 10.2m，工作半径 3m~7m，起重量 25t ~11.20t，提升高度 10~6.79m，详见 QY25E 型起重机起重性能参数表（表 1）。 （4）30~40t 拖车 2 辆 （5）15 24 米/50t 钢导梁 1 套 以上机械数量，起重性能参数，依据桥墩台的标高均能满足桥面板梁运输、安装的需要。 五、吊索、吊具配备 1）吊索破断拉力计算 按最重的 20m 边板验算，砼体积 13.72M3，重量 34.3t 根据设计要求吊装作业时，吊索为 4 点（两端）起吊安装。 吊索为 1／4，桥面板梁重量 34.3t÷ 4× 1.414=12.12t 计算拉力＝K·P／Q＝6× 12.12÷ 0.85=85.5t 查钢丝绳性能参数表，故使用 6× 19+1－Ф34-155， 钢丝绳千斤头作吊索，长度 3－5 米计 4 根 。 2）吊装卡环 M42，8 只，允许荷载 6.8t。 3）垫木，15cm× 25cm× 1～2m，计 20 根。 4）加固地耐力钢板 10 块。 5）其它小型工具（根据需要配备）。 六、施工准备 1）技术准备 （1）组织施工人员熟悉图纸，了解工程构造，熟悉梁板、支座的形状，重量，数量，吊点，绑扎方法及起吊要求等，认真做好准备工作。 3 （2）组织编制施工组织设计，进行技术交底为施工...
