桥梁工程承台施工方案

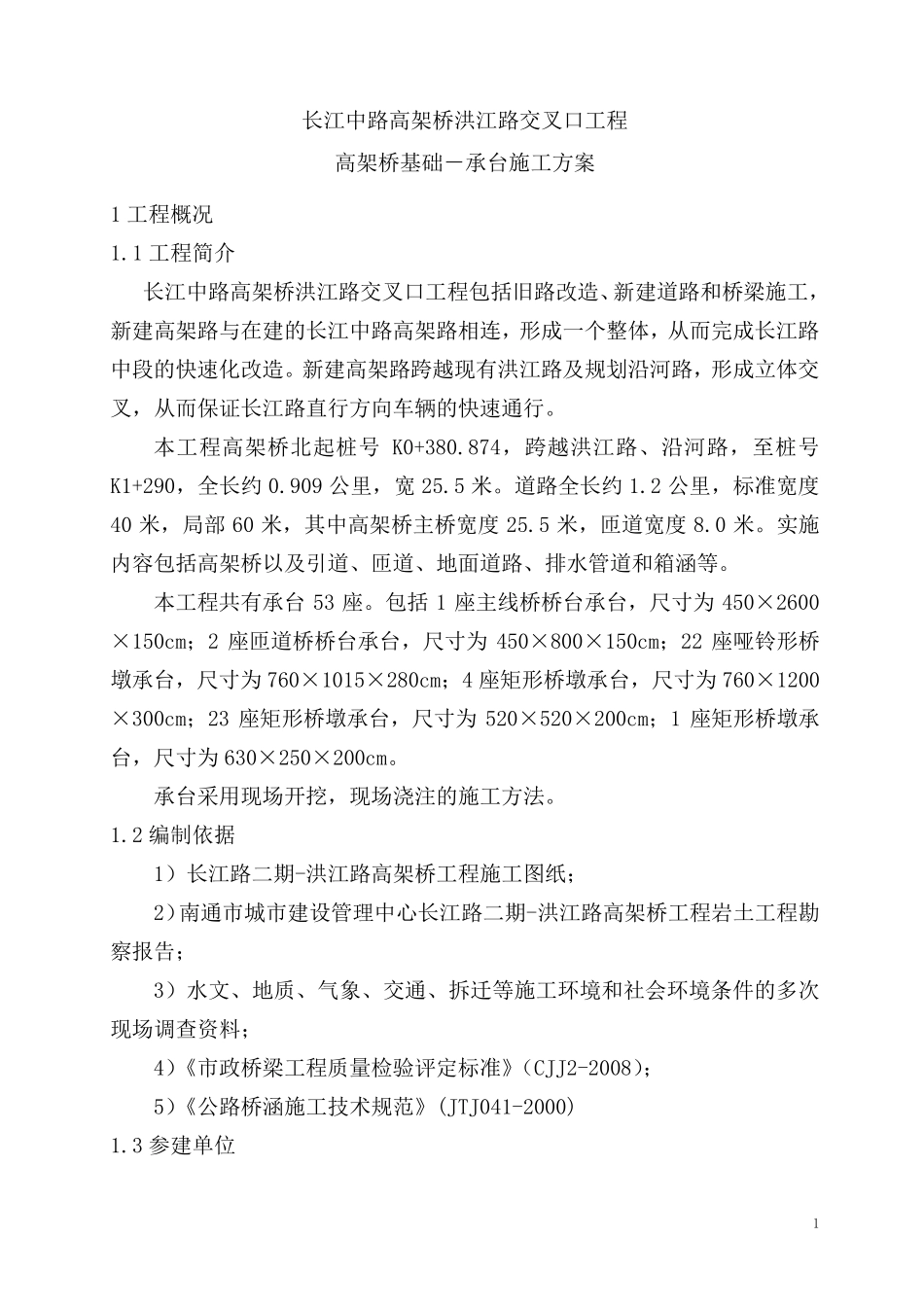

1 长江中路高架桥洪江路交叉口工程 高架桥基础－承台施工方案 1 工程概况 1.1 工程简介 长江中路高架桥洪江路交叉口工程包括旧路改造、新建道路和桥梁施工，新建高架路与在建的长江中路高架路相连，形成一个整体，从而完成长江路中段的快速化改造。新建高架路跨越现有洪江路及规划沿河路，形成立体交叉，从而保证长江路直行方向车辆的快速通行。 本工程高架桥北起桩号K0+380.874，跨越洪江路、沿河路，至桩号K1+290，全长约0.909 公里，宽25.5 米。道路全长约1.2 公里，标准宽度40 米，局部60 米，其中高架桥主桥宽度25.5 米，匝道宽度8.0 米。实施内容包括高架桥以及引道、匝道、地面道路、排水管道和箱涵等。 本工程共有承台53 座。包括1 座主线桥桥台承台，尺寸为450×2600×150cm；2 座匝道桥桥台承台，尺寸为450×800×150cm；22 座哑铃形桥墩承台，尺寸为760×1015×280cm；4 座矩形桥墩承台，尺寸为760×1200×300cm；23 座矩形桥墩承台，尺寸为520×520×200cm；1 座矩形桥墩承台，尺寸为630×250×200cm。 承台采用现场开挖，现场浇注的施工方法。 1.2 编制依据 1）长江路二期-洪江路高架桥工程施工图纸； 2）南通市城市建设管理中心长江路二期-洪江路高架桥工程岩土工程勘察报告； 3）水文、地质、气象、交通、拆迁等施工环境和社会环境条件的多 次现场调 查 资 料 ； 4）《 市政 桥梁工程质量 检 验 评 定 标准》（ CJJ2-2008）； 5）《 公路桥涵施工技 术 规范 》 (JTJ041-2000) 1.3 参 建单 位 2 建设单位：南通市城市建设管理中心 设计单位：南通市市政工程设院有限责任公司 监理单位：常州市交通建设监理咨询有限公司 施工单位：北京市政建设集团有限责任公司 1.4 工程地质地貌、气候及地质条件 1.4.1 地形与地貌 南通市地处江苏省东部，长江下游三角洲平原北翼，地貌形态单一。本工程施工场地范围洪江路以北为已建长江路，标高一般为3.70～3.90m（85国家高程），以南为在建长江路，标高一般为2.50～2.80m，局部因道路施工有堆土（最高高出一般地面约4.0m），沟槽（深约1.0m）。 1.4.2 气候、水文 南通地区临近江海，纬度适中，属北亚热带季风湿润气候，四季分明、光照充足、雨水充沛。年平均气温约15.1℃，年平均降水量 1083.7mm，降水量在时间上分配不均，汛期6-9 月占年降水总量的60%左右，年平均无霜期222 天。 地下水类型主要为孔隙潜水和第Ⅰ类承压水...
