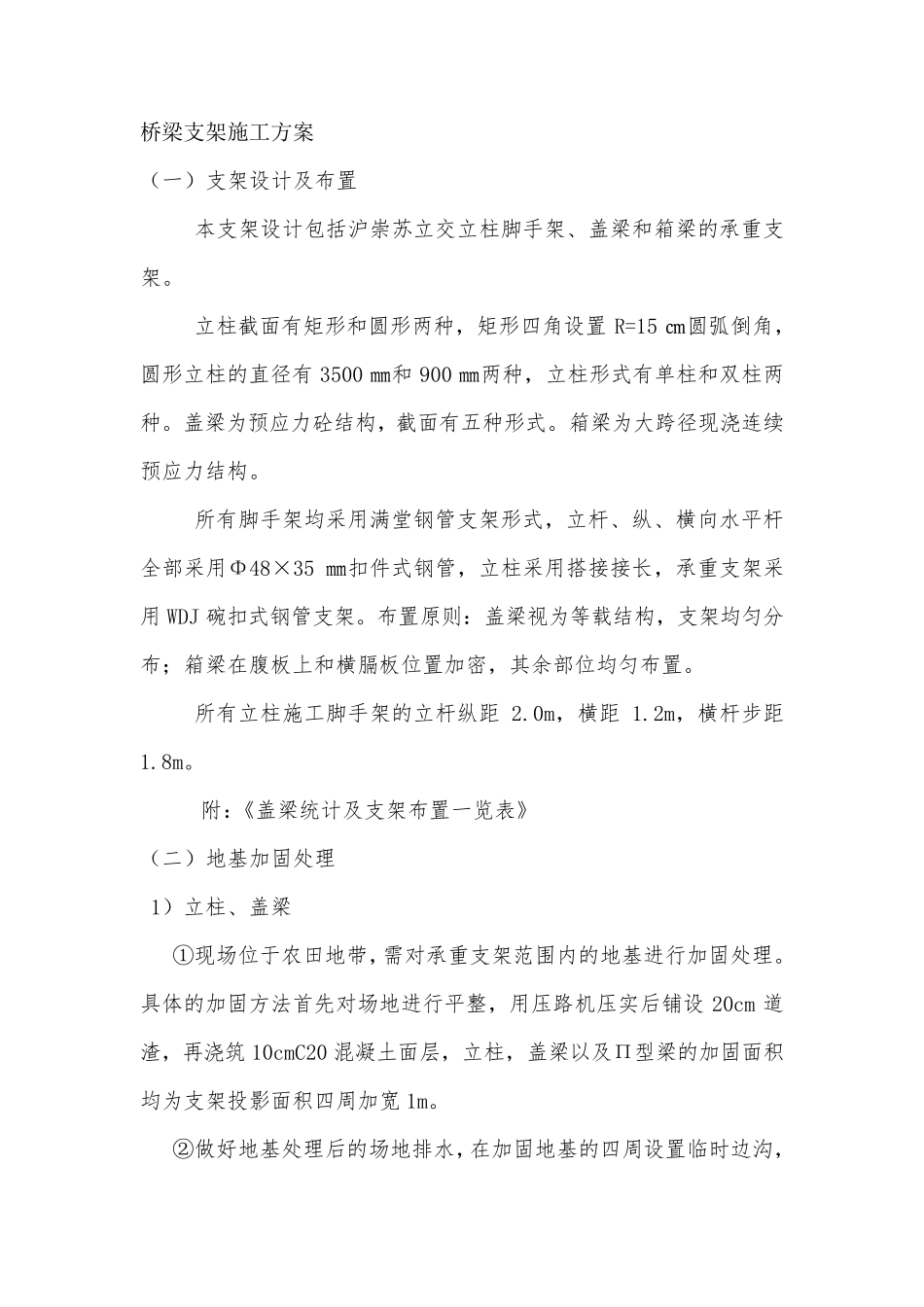

桥梁支架施工方案 （一）支架设计及布置 本支架设计包括沪崇苏立交立柱脚手架、盖梁和箱梁的承重支架。 立柱截面有矩形和圆形两种，矩形四角设置R=15 ㎝圆弧倒角，圆形立柱的直径有3500 ㎜和900 ㎜两种，立柱形式有单柱和双柱两种。盖梁为预应力砼结构，截面有五种形式。箱梁为大跨径现浇连续预应力结构。 所有脚手架均采用满堂钢管支架形式，立杆、纵、横向水平杆全部采用Φ48×35 ㎜扣件式钢管，立柱采用搭接接长，承重支架采用WDJ 碗扣式钢管支架。布置原则：盖梁视为等载结构，支架均匀分布；箱梁在腹板上和横膈板位置加密，其余部位均匀布置。 所有立柱施工脚手架的立杆纵距 2.0m，横距 1.2m，横杆步距1.8m。 附：《盖梁统计及支架布置一览表》 （二）地基加固处理 1）立柱、盖梁 ①现场位于农田地带，需对承重支架范围内的地基进行加固处理。具体的加固方法首先对场地进行平整，用压路机压实后铺设20cm 道渣，再浇筑10cmC20 混凝土面层，立柱，盖梁以及Π型梁的加固面积均为支架投 影 面积 四周 加宽 1m。 ② 做 好 地基处理后的场地排 水，在加固地基的四周 设置临 时 边 沟 ，纵 坡 不 宜 小 于 3‰ 。 ③ 在 浇 筑 砼 地 坪 时 ， 应 确 保 地 面 的 平 整 度 ， 以 保 证 钢 管 支 架 搭 设的 平 整 稳 固 。 2） 箱 梁 现 浇 箱 梁 支 架 体 系 关 键 部 位 是 桥 下 地 基 处 理 ， 桥 梁 施 工 范 围 内 地基 承 载 力 应 满 足 所 承 受 的 全 部 荷 载 ， 地 基 不 发 生 沉 陷 现 象 。 桥 宽 范 围内 先 清 除 表 面 杂 草 和 废 弃 垃 圾 等 ， 基 底 碾 压 合 格 后 （ 密 实 度90%），做1 层20cm 厚 5%石 灰 土 （ 密 实 度 压 至93%以 上 ）（ 重 型 ） 和 一 层 道渣 垫 层 （ 厚15cm）， 个 别 软 弱 地 段 进 行 换 填 加 固 处 理 后 填 筑 石 灰 土 ；最 后 浇 注 15cm 厚 C20 素 混 凝 土 作 为 面 层 ， 在 桥 墩 两 侧 各 5 米范 围 内灰 土 厚 度 为 40cm、道 渣 厚 度 为 15cm、混 凝 土 厚 度 为 20cm， 顶面 做 好排水处 理 。（ 具体 的 地 基 处 理 根据现 场试验和 实 际情况最 后 确 定， 地基 处 理 见下 图。） 基 底...
