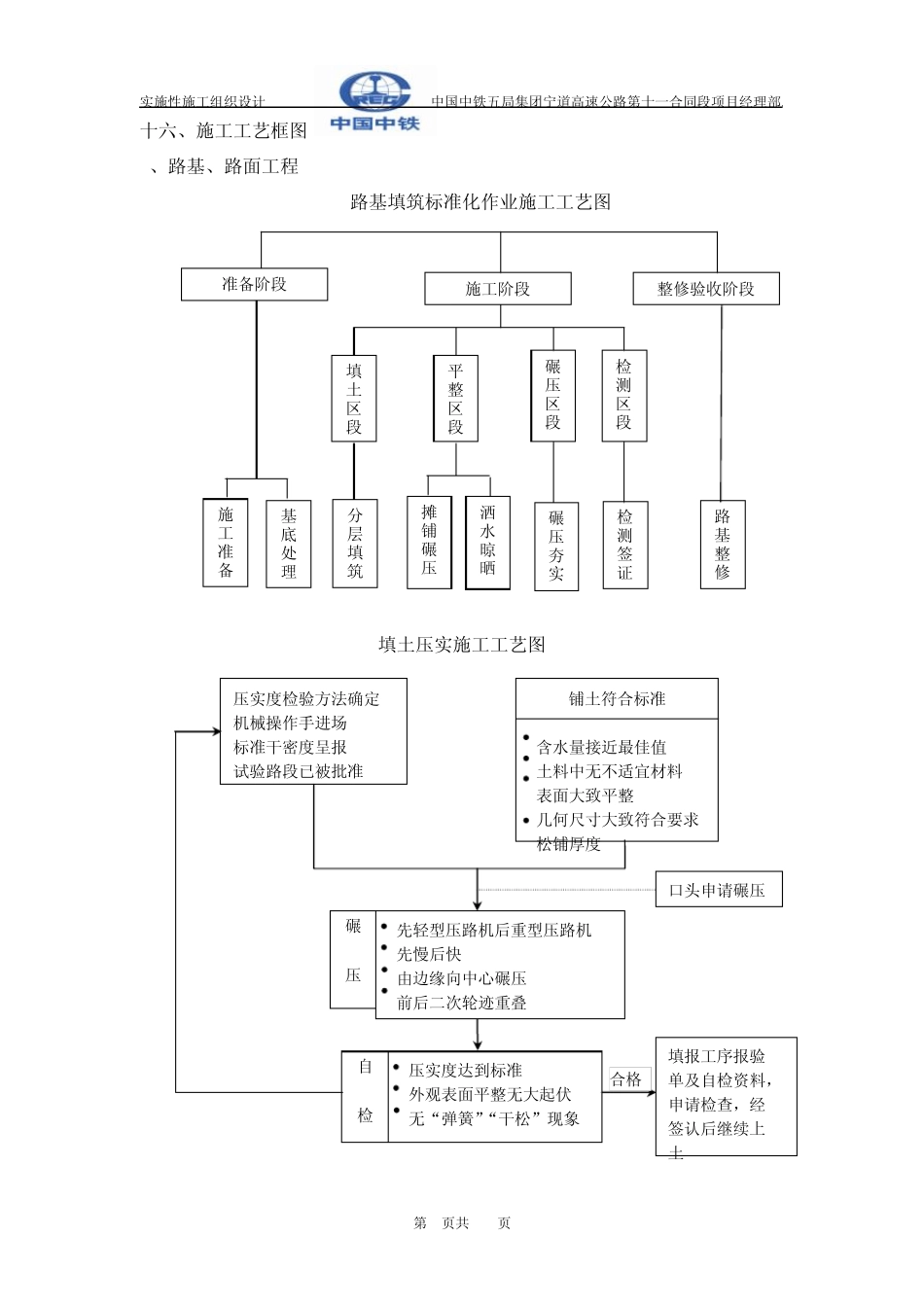

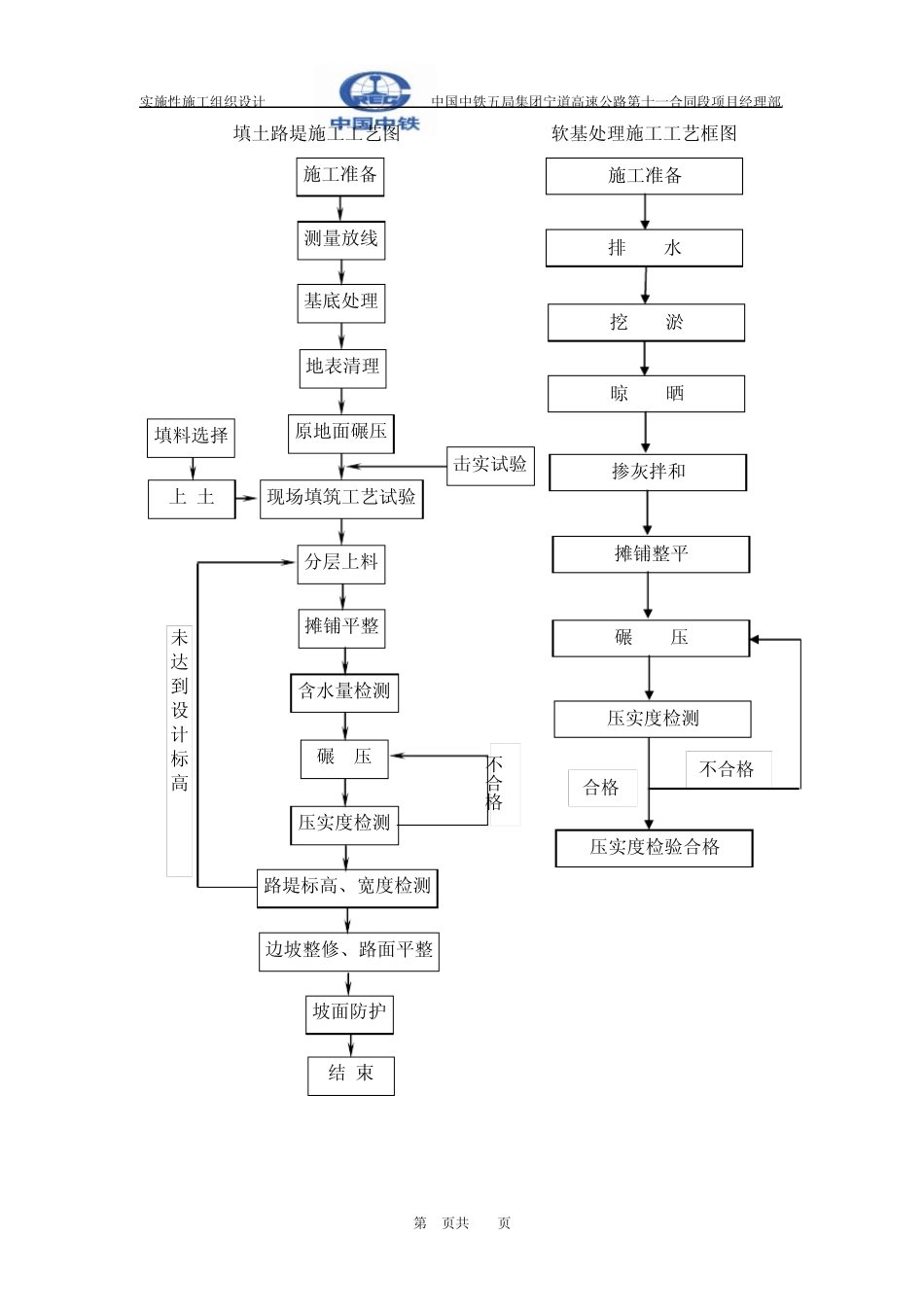

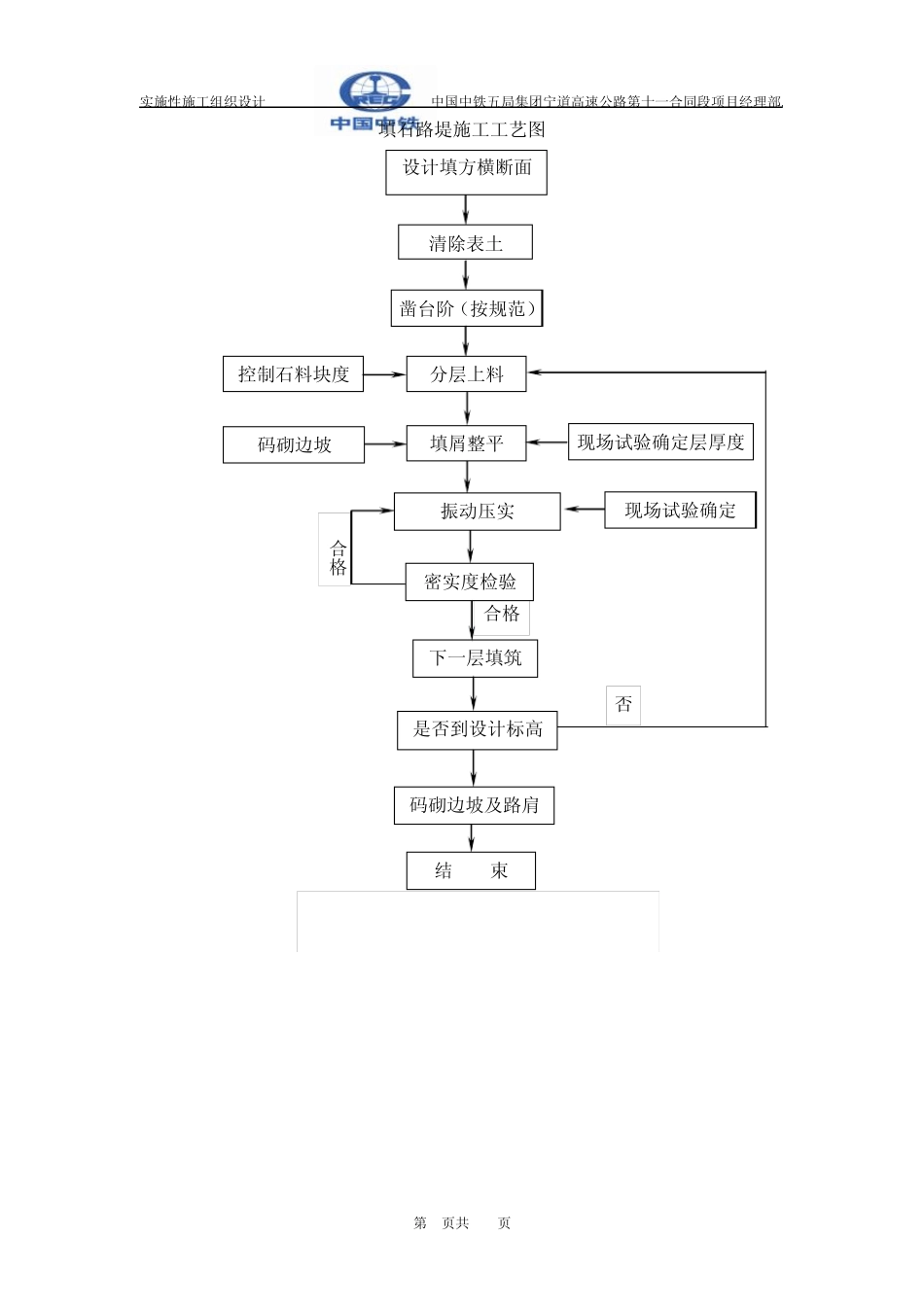

实施性施工组织设计 中国中铁五局集团宁道高速公路第十一合同段项目经理部 第 1页共 295页 十六、施工工艺框图 1、路基、路面工程 路基填筑标准化作业施工工艺图 填土压实施工工艺图 准备阶段 施工阶段 整修验收阶段 填土区段 平整区段 碾压区段 施工准备 检测区段 基底处理 分层填筑 摊铺碾压 洒水晾晒 碾压夯实 检测签证 路基整修 压实度检验方法确定 机械操作手进场 标准干密度呈报 试验路段已被批准 铺土符合标准 含水量接近最佳值 土料中无不适宜材料 表面大致平整 几何尺寸大致符合要求 松铺厚度 碾 压 先轻型压路机后重型压路机 先慢后快 由边缘向中心碾压 前后二次轮迹重叠15~20cm 自 检 压实度达到标准 外观表面平整无大起伏 无“弹簧”“干松”现象 口头申请碾压 填报工序报验 单及自检资料， 申请检查，经 签认后继续上 土 合格 实施性施工组织设计 中国中铁五局集团宁道高速公路第十一合同段项目经理部 第2页共295页 填土路堤施工工艺图 软基处理施工工艺框图 施工准备 测量放线 基底处理 地表清理 原地面碾压 击实试验 填料选择 上 土 现场填筑工艺试验 分层上料 摊铺平整 含水量检测 碾 压 压实度检测 路堤标高、宽度检测 边坡整修、路面平整 坡面防护 结 束 不合格 未 达到设计标高 施工准备 排 水 挖 淤 晾 晒 掺灰拌和 摊铺整平 碾 压 压实度检测 压实度检验合格 合格 不合格 实施性施工组织设计 中国中铁五局集团宁道高速公路第十一合同段项目经理部 第3页共 295页 填石路堤施工工艺图 合格 不合格 设计填方横断面 清除表土 凿台阶（按规范） 分层上料 填屑整平 振动压实 密实度检验 下一层填筑 是否到设计标高 码砌边坡及路肩 结 束 现场试验确定层厚度 现场试验确定 否 控制石料块度 码砌边坡 实施性施工组织设计 中国中铁五局集团宁道高速公路第十一合同段项目经理部 第4页共295页 路基挖方施工工艺框图 施工组织准备 场地清理 测量放样 施作截水沟 机械开挖运输 检查地基允许承载力 修整基床表面、边坡 检 验 成 型 改良或加固基床 碾压、整型 符合设计规定 不符合设计规定 合格 不合格 实施性施工组织设计 中国中铁五局集团宁道高速公路第十一合同段项目经理部 第5页共295页 光面爆破施工工艺图 浅孔爆破施工工艺图 深孔爆破施工工艺图 光爆孔起爆 光爆孔炸药、雷...
