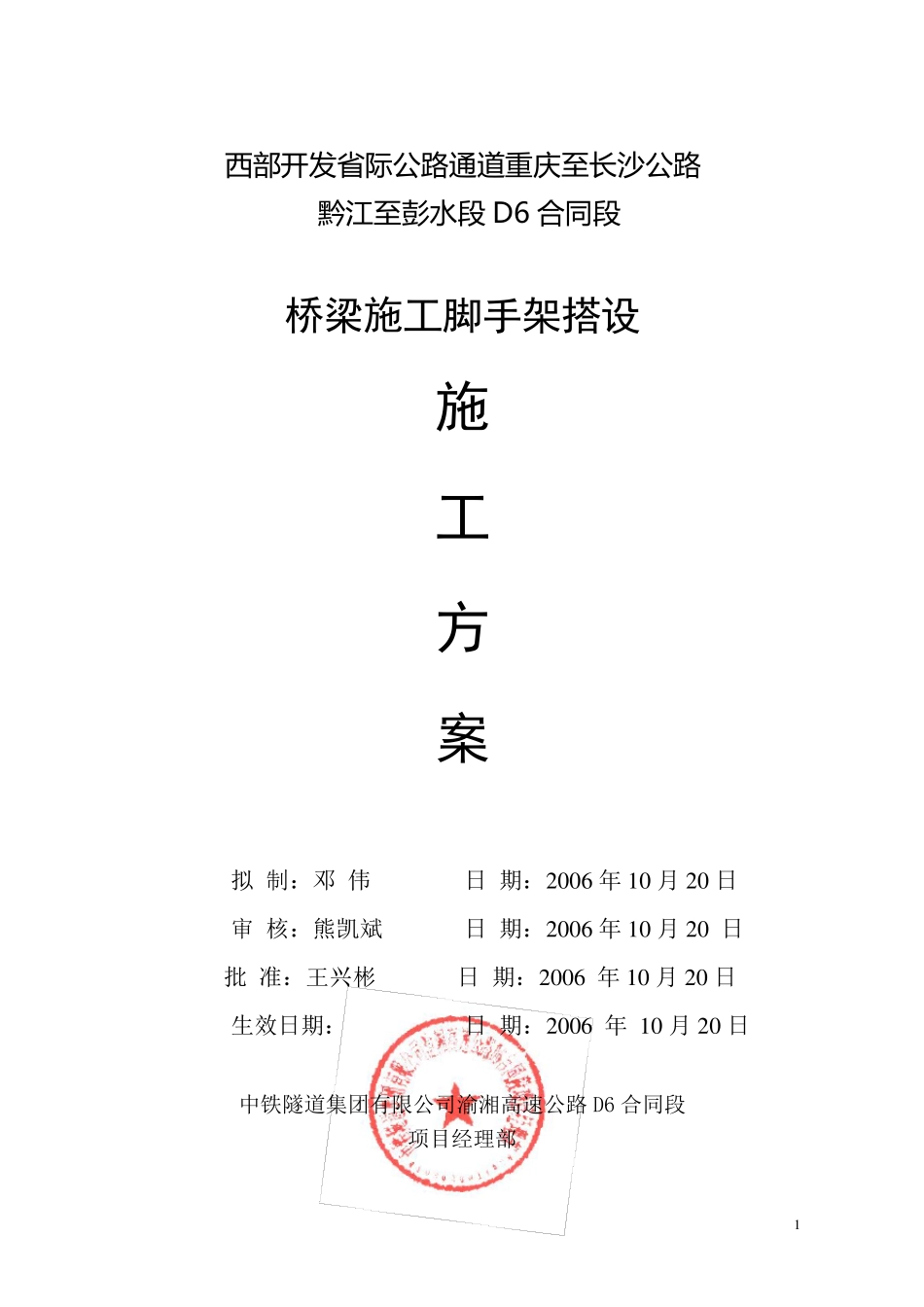

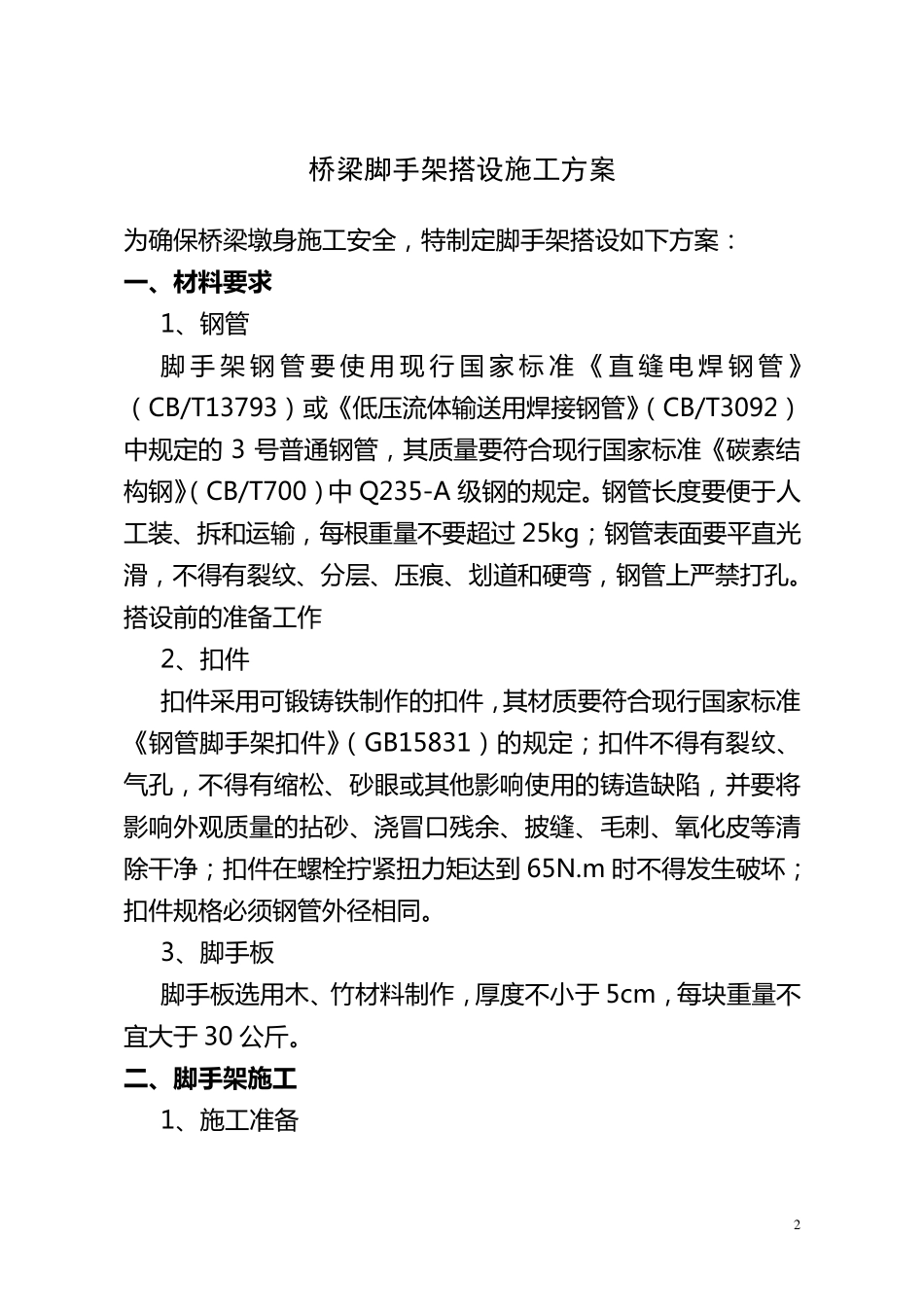

1 西 部 开 发 省 际 公路通道重庆至长沙公路 黔江至彭水段 D6 合同段 桥梁施工脚手架搭设 施 工 方 案 拟 制：邓 伟 日 期：2 0 0 6 年1 0 月2 0 日 审 核：熊凯斌 日 期：2 0 0 6 年1 0 月2 0 日 批 准：王兴彬 日 期：2 0 0 6 年1 0 月2 0 日 生效日期： 日 期：2 0 0 6 年 1 0 月2 0 日 中铁隧道集团有限公司渝湘高速公路 D6 合同段 项目经理部 2 桥梁脚手架搭设施工方案 为 确 保 桥 梁 墩 身 施 工 安 全 ， 特 制 定 脚 手 架 搭 设 如 下 方 案 ： 一 、材料要求 1、钢管 脚 手 架 钢 管 要 使 用 现 行 国 家 标 准 《 直 缝 电 焊 钢 管 》（CB/T13793）或《低压流体输送用焊接钢管》（CB/T3092）中规定 的 3 号普通钢管， 其质量要符合现行国家标准《碳素结构钢》（CB/T700）中 Q235-A 级钢的规定 。钢管长度要便于人工 装、拆和运输， 每根重量不要超过 25kg；钢管表面要平直光滑， 不得有裂纹、分层、压痕、划道和硬弯， 钢管上严禁打孔。 搭 设 前的准备工 作 2、扣件 扣件采用可锻铸铁制 作的扣件， 其材质要符合现行国家标准《钢管脚 手 架 扣件》（GB15831）的规定 ；扣件不得有裂纹、气孔， 不得有缩松、砂眼或其他影响使用的铸造缺陷 ， 并 要将影响外 观 质量的拈 砂、浇 冒 口 残 余 、披 缝、毛 刺 、氧 化 皮 等 清除 干 净 ；扣件在 螺 栓 拧 紧 扭 力 矩 达 到 65N.m 时 不得发 生 破 坏 ；扣件规格 必 须 钢管外 径 相 同 。 3、脚 手 板 脚 手 板 选 用木 、竹 材料 制 作， 厚 度不小 于 5cm， 每块 重量不宜 大 于 30 公 斤 。 二、脚手架施工 1、施 工 准备 3 (1)、对钢管、扣件、脚手板等构配件按要求进行质量验收，不合格产品禁止使用。 (2)、对脚手架搭设的场地要进行场地清理、平整，并使排水畅通；脚手架基础必须平整、密实，如基础（承台、明挖基础）宽度允许的情况，脚手架可直接搭设在基础上。 2、搭设 (1)、根据施工墩位的实际结构尺寸，确定脚手架搭设的框架。 采用单管立杆扣件式双排脚手架进行搭设，主要由立杆、纵向和横向水平杆用扣件连接组成的钢构架。内侧立杆距墩身60～80cm，两排立杆的间距 60cm，同排立杆的间距在四角处60cm、中间处 150～180cm，上下层...
