桥梁盖梁施工方案

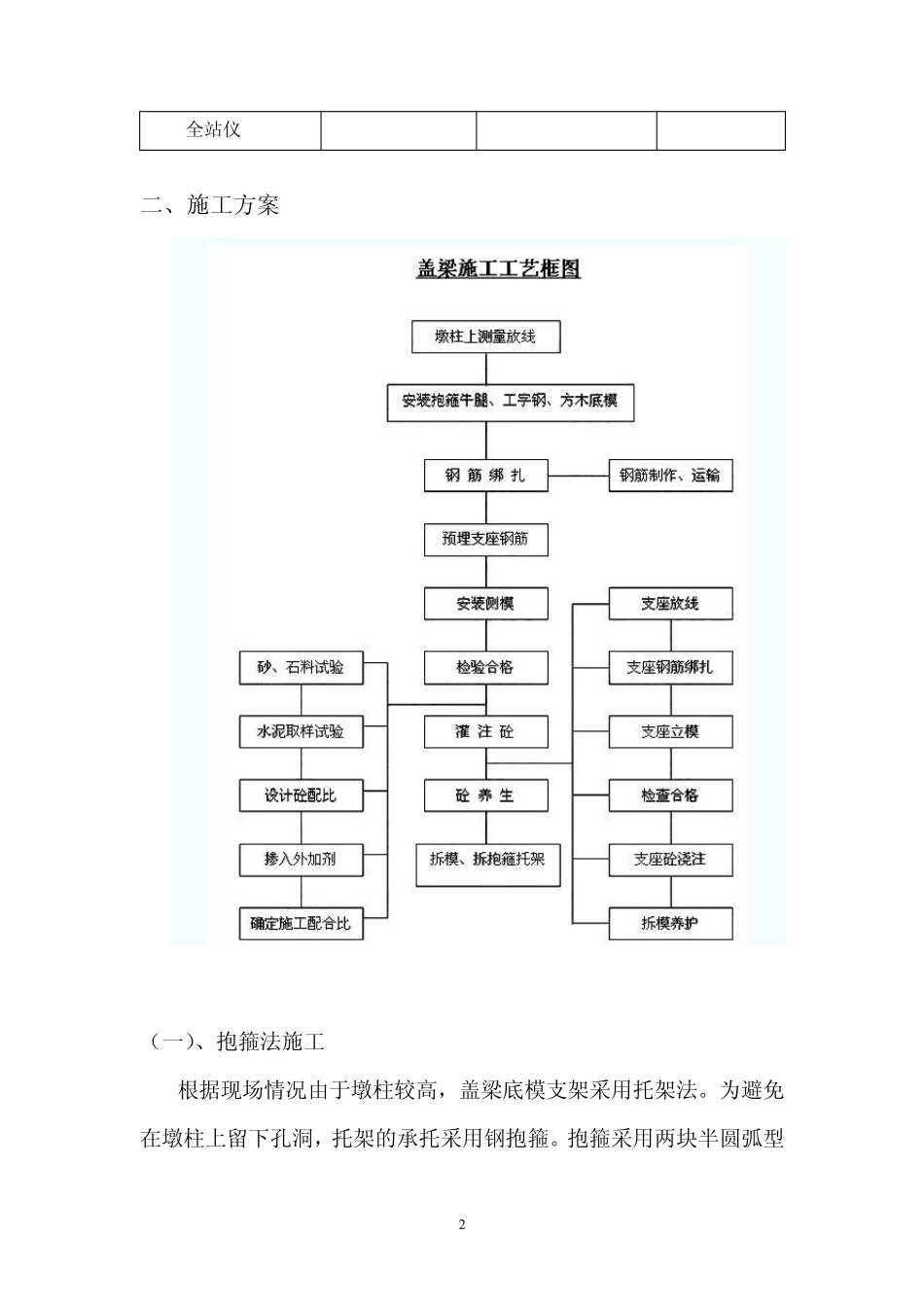

1 桥梁盖梁施工方案 一、施工准备 1、技术准备工作 熟悉设计文件和施工图纸，对施工图纸进行预审和图纸会审，掌握施工图要求，按图顺利地进行施工。 召开施工配合会及设计交底会。测量人员做接桩工作，技术、试验及其他管理人员及时到位完成各项准备工作，根据计划安排提出工程用料计划，施工机具计划，明确各类物资进场时间，做好材料试验、报验及厂家资质审查，通过后及时进行加工订货工作。 2、工程测量 测量人员应认真学习复核图纸，掌握有关数据并做好内业工作。施工完成后应配合有关部门进行竣工测量和验收工作。 3、施工机械及人员配备情况 主要机械设备 机械 台（辆）数 人员(工种) 人数 ZL-50装载机 1 钢筋工 6 25T汽车吊 2 模板工 6 电焊机 2 混凝土工 8 钢筋弯曲机 1 电工 1 拌合站（套） 1 技术员 3 砼运输灌车 4 试验员 2 切割机 1 插入式振捣器 3 模板（套） 2 发电机（100KW） 1 2 全站仪 1 二、施工方案 （一）、抱箍法施工 根据现场情况由于墩柱较高，盖梁底模支架采用托架法。为避免在墩柱上留下孔洞，托架的承托采用钢抱箍。抱箍采用两块半圆弧型 3 钢板（板厚t=20mm）制成， M30的高强螺栓连接，抱箍高0.45m。抱箍紧箍在墩柱上产生摩擦力提供上部结构的支承反力，是主要的支承受力结构。为了提高墩柱与抱箍间的摩擦力，同时对墩柱砼面保护，在墩柱与抱箍之间设一层2～3mm厚的橡胶垫，纵梁与抱箍之间采用U型螺栓连接。 1、施工准备： 桥墩在立柱施工完成后，根据盖梁设计标高返算出抱箍钢带下缘在墩柱的确切位置，并做好标记，以便抱箍准确就位。 为方便盖梁底模的安装，在浇注混凝土时，墩柱顶混凝土标高按比设计标高高5cm控制。 2、墩柱顶凿毛： 待墩柱混凝土达到设计强度的75%以上后，对墩柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，凿毛至新鲜混凝土，并用空压机吹干净或用水冲洗干净。标高控制在比设计标高高3cm左右，以便于安装盖梁底模。 3、测量放样 在盖梁施工前，对墩柱进行施工测量，作为安装盖梁底模的依据。墩柱施工测量与控制的内容包括：墩柱中心位置测量、立柱顶高程测量。墩柱中心测量采用全站仪进行测量；高程测量是根据施工中设立的临时水准点，用水准仪直接进行测量。 4、模板支架、底模的布置与安装 （1）纵梁：盖梁模板支架采用40b工字钢纵梁，每侧 1根工字 4 钢。纵梁与纵梁之间采用螺栓连接；纵梁下为抱箍。 （2）横向用20cm...
