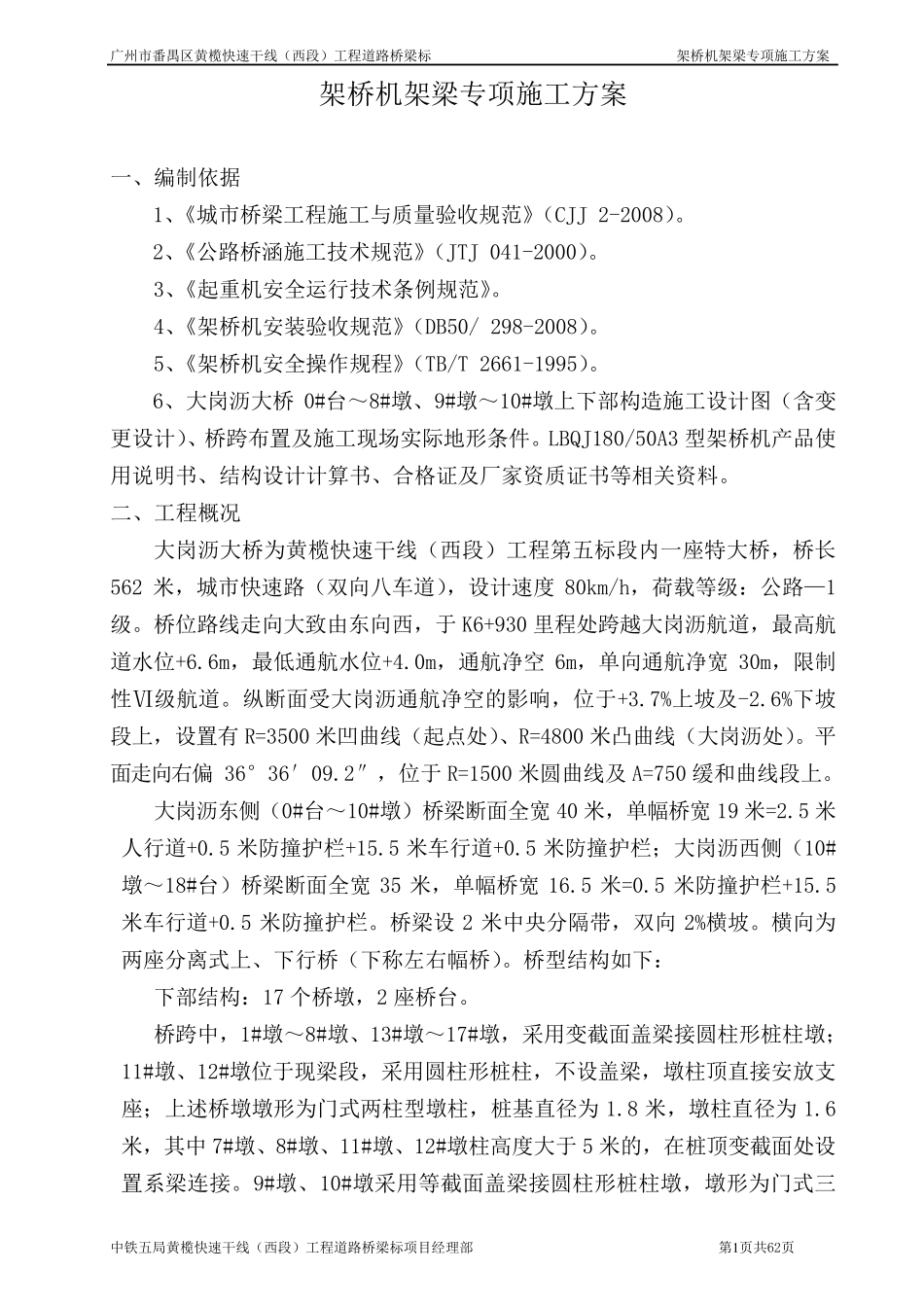

广 州 市 番 禺 区 黄 榄 快 速 干 线 （ 西 段 ） 工 程 道 路 桥 梁 标 架 桥 机 架 梁 专 项 施 工 方 案 中 铁 五 局 黄 榄 快 速 干 线 （ 西 段 ） 工 程 道 路 桥 梁 标 项 目 经 理 部 第 1 页 共 62页 架 桥 机 架 梁 专 项 施 工 方 案 一 、 编 制 依 据 1、《 城 市 桥 梁 工 程 施 工 与 质 量 验 收 规 范 》（ CJJ 2-2008）。 2、《 公 路 桥 涵 施 工 技 术 规 范 》（ JTJ 041-2000）。 3、《 起 重 机 安 全 运 行 技 术 条 例 规 范 》。 4、《 架 桥 机 安 装 验 收 规 范 》（ DB50/ 298-2008）。 5、《 架 桥 机 安 全 操 作 规 程 》（ TB/T 2661-1995）。 6、 大 岗 沥 大 桥0#台 ～ 8#墩 、 9#墩 ～ 10#墩 上 下 部 构 造 施 工 设 计 图 （ 含 变更 设 计 ）、 桥 跨 布 置 及 施 工 现 场 实 际 地 形 条 件 。 LBQJ180/50A3 型 架 桥 机 产 品 使用 说 明 书 、 结 构 设 计 计 算 书 、 合 格 证 及 厂 家 资 质 证 书 等 相 关 资 料 。 二 、 工 程 概 况 大 岗 沥 大 桥 为 黄 榄 快 速 干 线 （ 西 段 ） 工 程 第 五 标 段 内 一 座 特 大 桥 ， 桥 长562 米， 城 市 快 速 路 （ 双向八车道 ）， 设 计 速 度80km/h， 荷载等 级：公 路 —1级。 桥 位路 线 走向大 致由东向西 ， 于K6+930 里程 处跨 越大 岗 沥 航道 ， 最高航道 水位+6.6m， 最低通航水位+4.0m， 通航净空6m， 单向通航净宽30m， 限制性Ⅵ级航道 。 纵断面受大 岗 沥 通航净空的影响， 位于+3.7%上 坡及 -2.6%下 坡段 上 ， 设 置 有R=3500 米凹曲线 （ 起 点处）、 R=4800 米凸曲线 （ 大 岗 沥 处）。 平面走向右偏36°36′09.2″， 位于R=1500 米圆曲线 及 A=750 缓和曲线 段 上 。 大 岗 沥 东侧（ 0#台 ～ 10#墩 ） 桥 梁 断面全 宽40 米， 单幅桥 宽19 米=2.5 米人行 道 +0.5 米防撞护栏+15.5 米车行 道 +0.5 米防撞护栏；大 岗 沥 西 侧（ 10#墩 ～ 18#台 ） 桥 梁 断面全 宽35 米， 单幅桥 宽16.5 米=0.5 米防撞护栏+15.5...
