桥梁钻孔桩施工方案

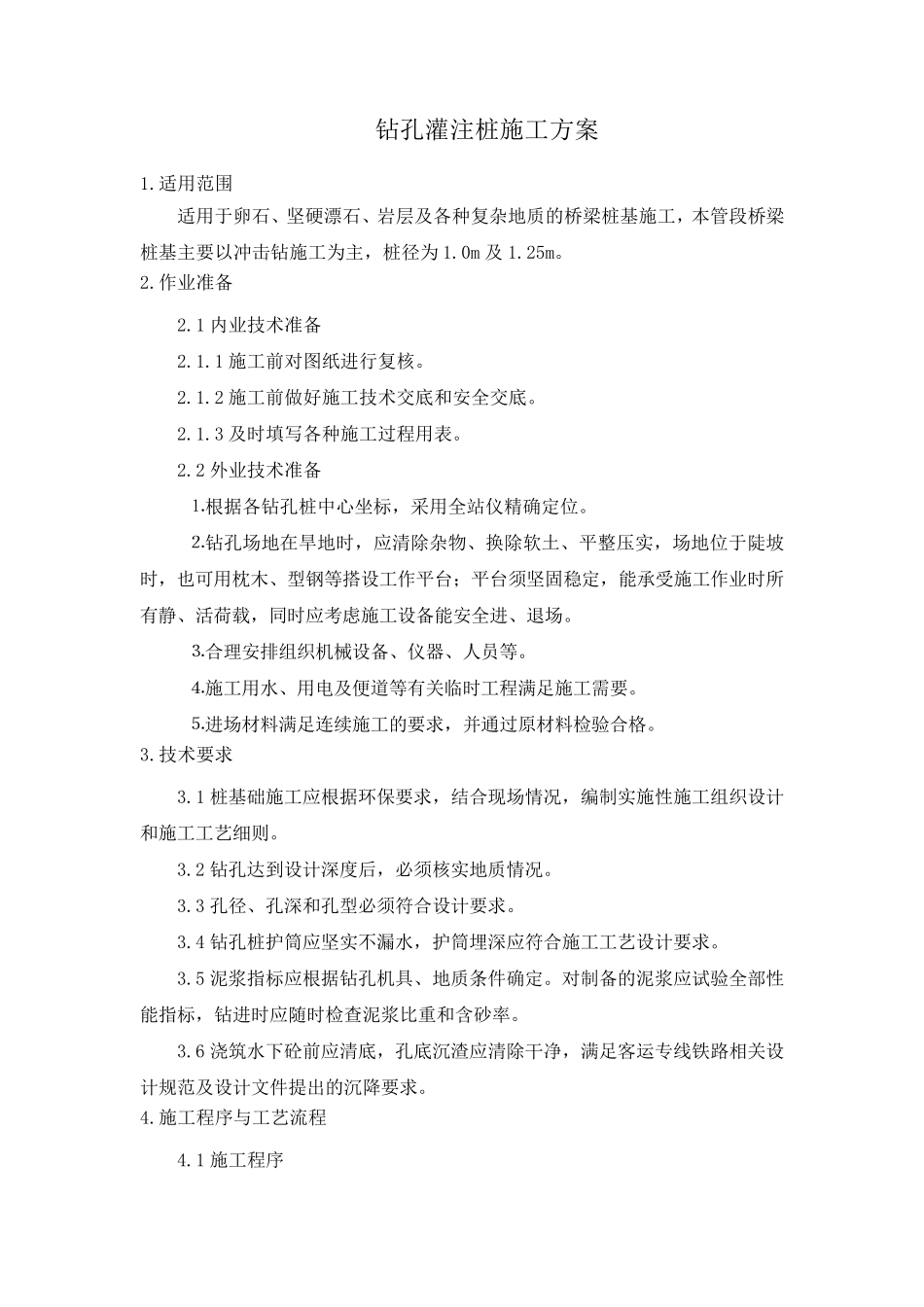

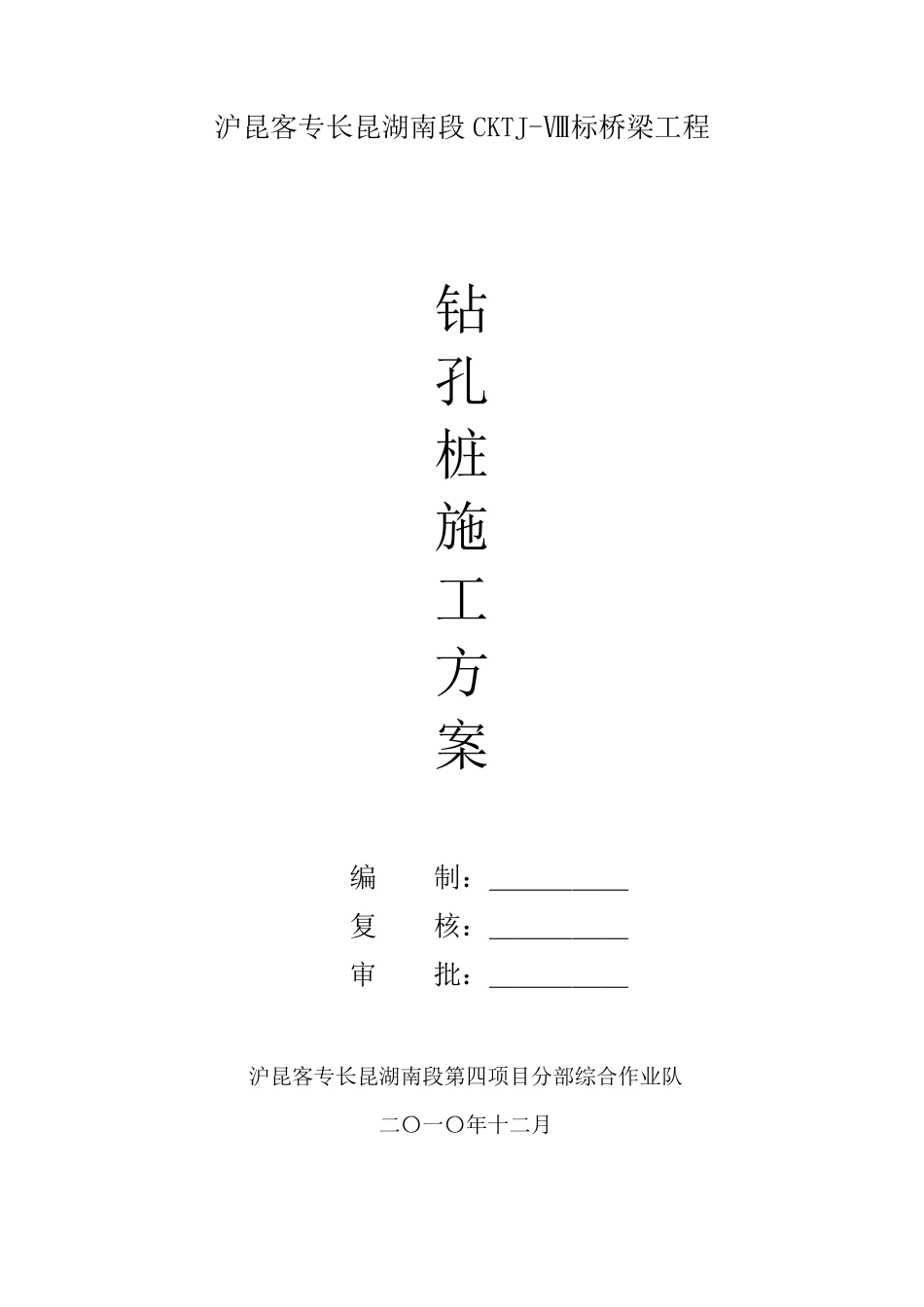

沪昆客专长昆湖南段CKTJ-Ⅷ标桥梁工程 钻 孔 桩 施 工 方 案 编 制：＿＿＿＿＿ 复 核：＿＿＿＿＿ 审 批：＿＿＿＿＿ 沪昆客专长昆湖南段第四项目分部综合作业队 二〇一〇年十二月 钻孔灌注桩施工方案 1.适用范围 适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工，本管段桥梁桩基主要以冲击钻施工为主，桩径为1.0m 及1.25m。 2.作业准备 2.1 内业技术准备 2.1.1 施工前对图纸进行复核。 2.1.2 施工前做好施工技术交底和安全交底。 2.1.3 及时填写各种施工过程用表。 2.2 外业技术准备 ⒈根据各钻孔桩中心坐标，采用全站仪精确定位。 ⒉钻孔场地在旱地时，应清除杂物、换除软土、平整压实，场地位于陡坡时，也可用枕木、型钢等搭设工作平台；平台须坚固稳定，能承受施工作业时所有静、活荷载，同时应考虑施工设备能安全进、退场。 ⒊合理安排组织机械设备、仪器、人员等。 ⒋施工用水、用电及便道等有关临时工程满足施工需要。 ⒌进场材料满足连续施工的要求，并通过原 材料检 验 合格 。 3.技术要求 3.1 桩基础 施工应根据环 保 要求，结 合现 场情 况 ，编 制 实施性 施工组织设计和施工工艺 细 则 。 3.2 钻孔达 到 设计 深 度 后 ，必 须核实地质情 况 。 3.3 孔径、孔深 和孔型必 须符 合设计 要求。 3.4 钻孔桩护 筒 应坚实不 漏 水，护 筒 埋 深 应符 合施工工艺 设计 要求。 3.5 泥 浆 指 标应根据钻孔机具 、地质条 件 确定。对制 备的泥 浆 应试 验 全部 性能指 标，钻进时应随 时检 查 泥 浆 比 重 和含 砂 率 。 3.6 浇 筑 水下 砼 前应清底，孔底沉 渣 应清除干 净 ，满足客 运 专 线 铁 路 相 关设计 规 范及设计 文 件 提 出 的沉 降 要求。 4.施工程序 与 工艺 流 程 4.1 施工程序 放样桩位→埋设护筒→钻机就位→钻孔→第一次清孔→测孔深、沉淤→下钢筋笼→下导管→第二次清孔→测沉淤、含砂率、泥浆比重→安放隔水球→灌注砼。 4.2 工艺流程 详见下图 下钢筋笼 下导管 第二次清孔 测沉淤、含砂率、泥浆比重 安放隔水球 灌注砼 泥浆 处理 制作钢筋笼 放样桩位 埋设护筒 钻机就位 钻孔 第一次清孔 测孔深、沉淤 拌制砼 泥浆补充 5.施工方法 5.1 钻机安装及钻孔 5.1.1 安装钻机前，底架应垫平，保持稳定，不得产生位移和沉陷。 5.1.2 开...
