桥梁钻孔灌注桩施工方案

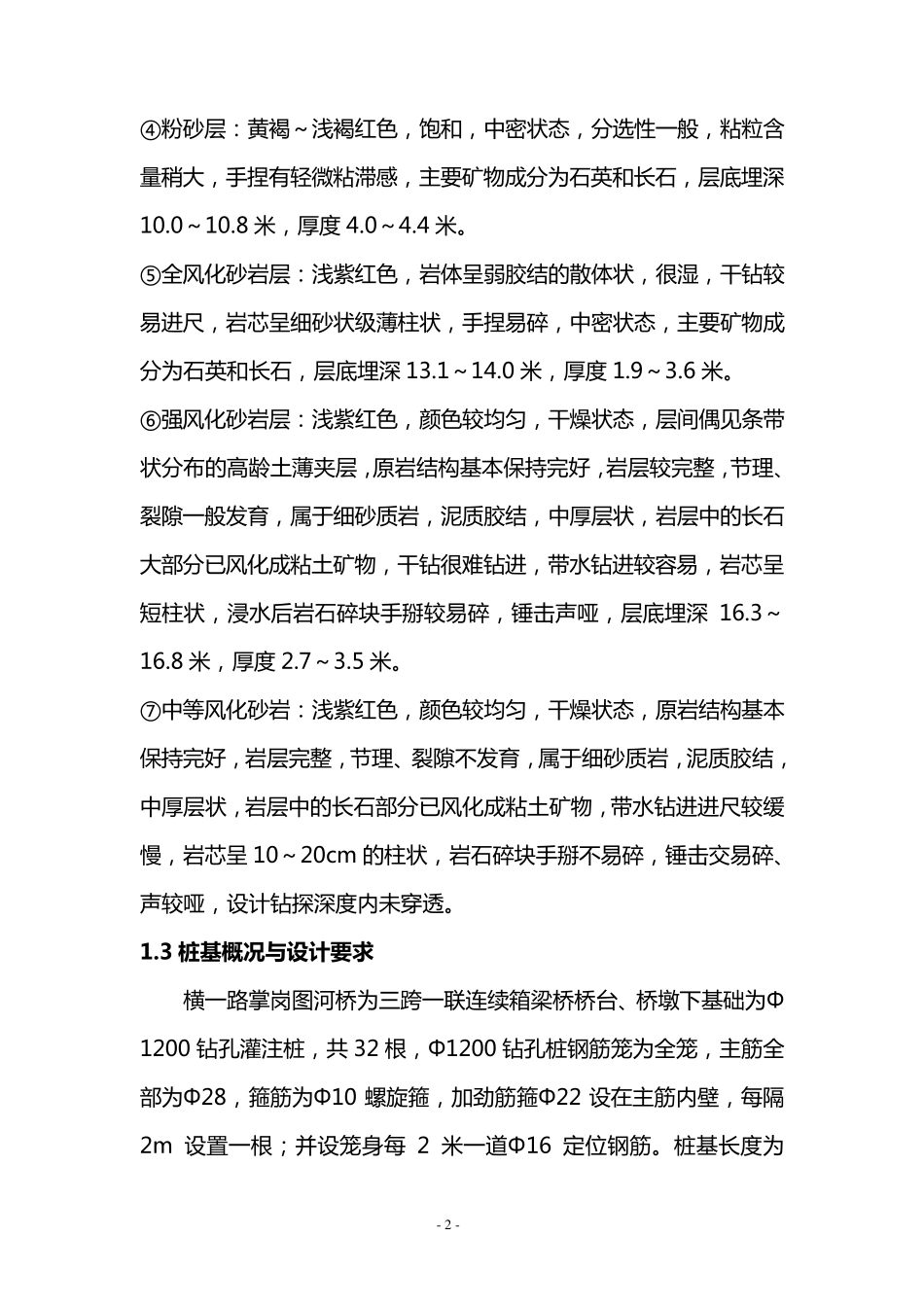

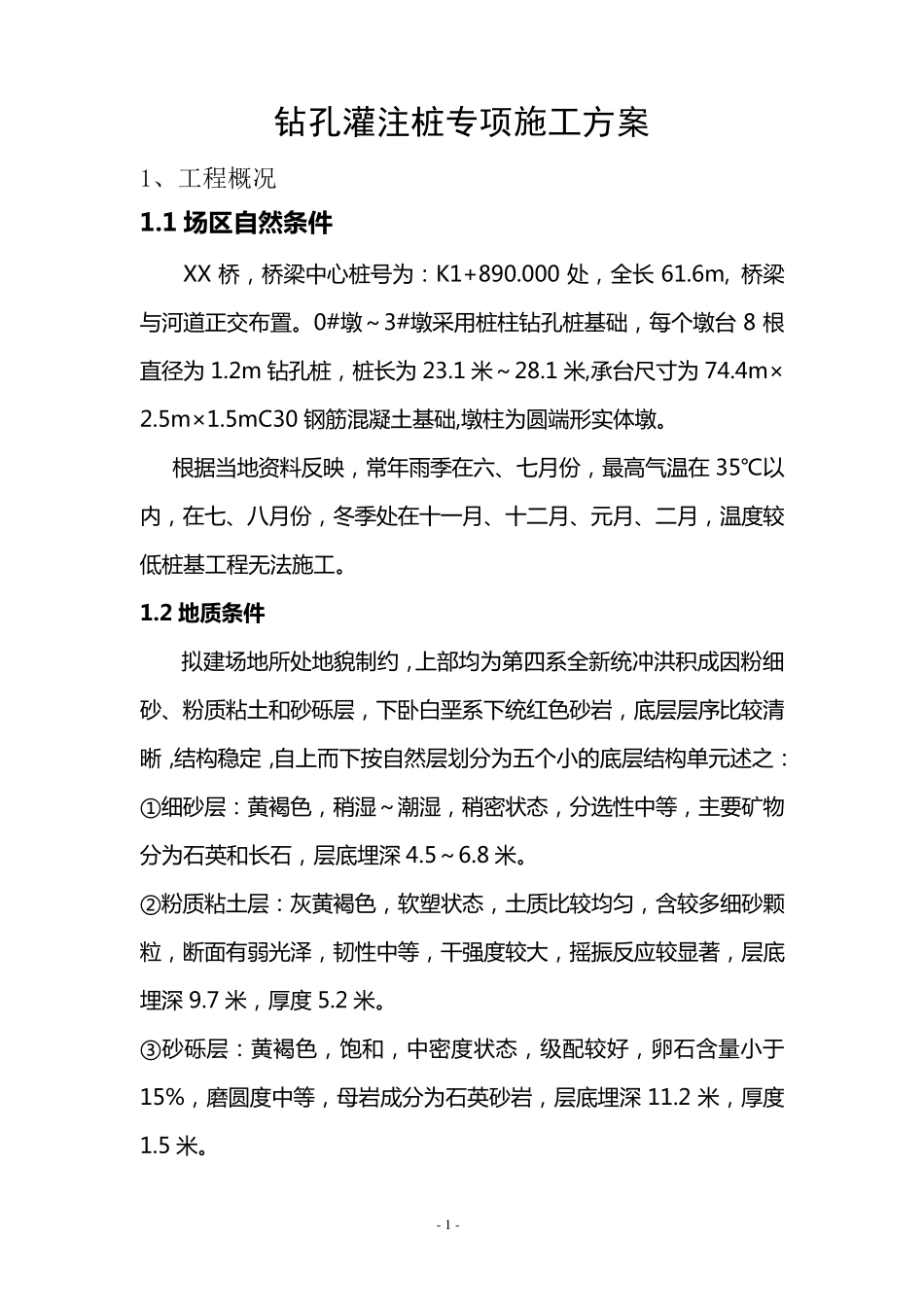

XX 工程 (钻孔灌注桩) 专 项 施 工 方 案 X X公司 二O 一一年六月十日 - 1 - 钻孔灌注桩专项施工方案 1、工程概况 1.1 场 区 自 然 条 件 XX 桥 ， 桥 梁 中 心 桩 号 为 ： K1+890.000 处 ， 全 长61.6m, 桥 梁与 河 道 正 交 布 置 。 0#墩 ～ 3#墩 采 用 桩 柱 钻 孔 桩 基 础 ， 每 个 墩 台8 根直 径 为 1.2m 钻 孔 桩 ， 桩 长 为 23.1 米 ～ 28.1 米 ,承 台 尺 寸 为 74.4m×2.5m×1.5mC30 钢 筋 混 凝 土 基 础 ,墩 柱 为 圆 端 形 实 体 墩 。 根 据 当 地 资 料 反 映 ， 常 年 雨 季 在 六 、 七 月 份 ， 最 高 气 温 在 35℃以内， 在 七 、 八月 份 ， 冬季 处 在 十一月 、 十二月 、 元月 、 二月 ， 温 度较低桩 基 工程无法施工。 1.2 地质条 件 拟建场地 所处 地 貌制约， 上部均为 第四系全 新统冲洪积成因粉细砂、 粉质粘土 和砂砾层， 下卧白垩系下统红色砂岩， 底层层序比较清晰，结 构 稳 定 ，自 上而 下按 自 然 层划 分 为 五 个 小 的 底层结 构 单 元述 之 ： ① 细砂层： 黄 褐 色， 稍 湿 ～ 潮 湿 ， 稍 密 状 态 ， 分 选 性 中 等 ， 主 要 矿 物分 为 石 英 和长 石 ， 层底埋 深4.5～ 6.8 米 。 ② 粉质粘土 层： 灰 黄 褐 色， 软 塑 状 态 ， 土 质比较均匀 ， 含 较多 细砂颗粒 ， 断 面 有 弱 光 泽 ， 韧 性 中 等 ， 干 强 度较大 ， 摇 振 反 应 较显 著 ， 层底埋 深9.7 米 ， 厚 度 5.2 米 。 ③ 砂砾层： 黄 褐 色， 饱 和， 中 密 度状 态 ， 级 配 较好 ， 卵 石 含 量 小 于15%， 磨 圆 度中 等 ， 母 岩成分 为 石 英 砂岩， 层底埋 深11.2 米 ， 厚 度1.5 米 。 - 2 - ④粉砂层：黄褐～浅褐红色，饱和，中密状态，分选性一般，粘粒含量稍大，手捏有轻微粘滞感，主要矿物成分为石英和长石，层底埋深10.0～10.8 米，厚度 4.0～4.4 米。 ⑤全风化砂岩层：浅紫红色，岩体呈弱胶结的散体状，很湿，干钻较易进尺，岩芯呈细砂状级薄柱状，手捏易碎，中密状态，主要矿物成分为石英和长石，层底埋深 13.1～14.0 米，厚度 1.9～3.6 米。 ⑥强风化砂岩...
