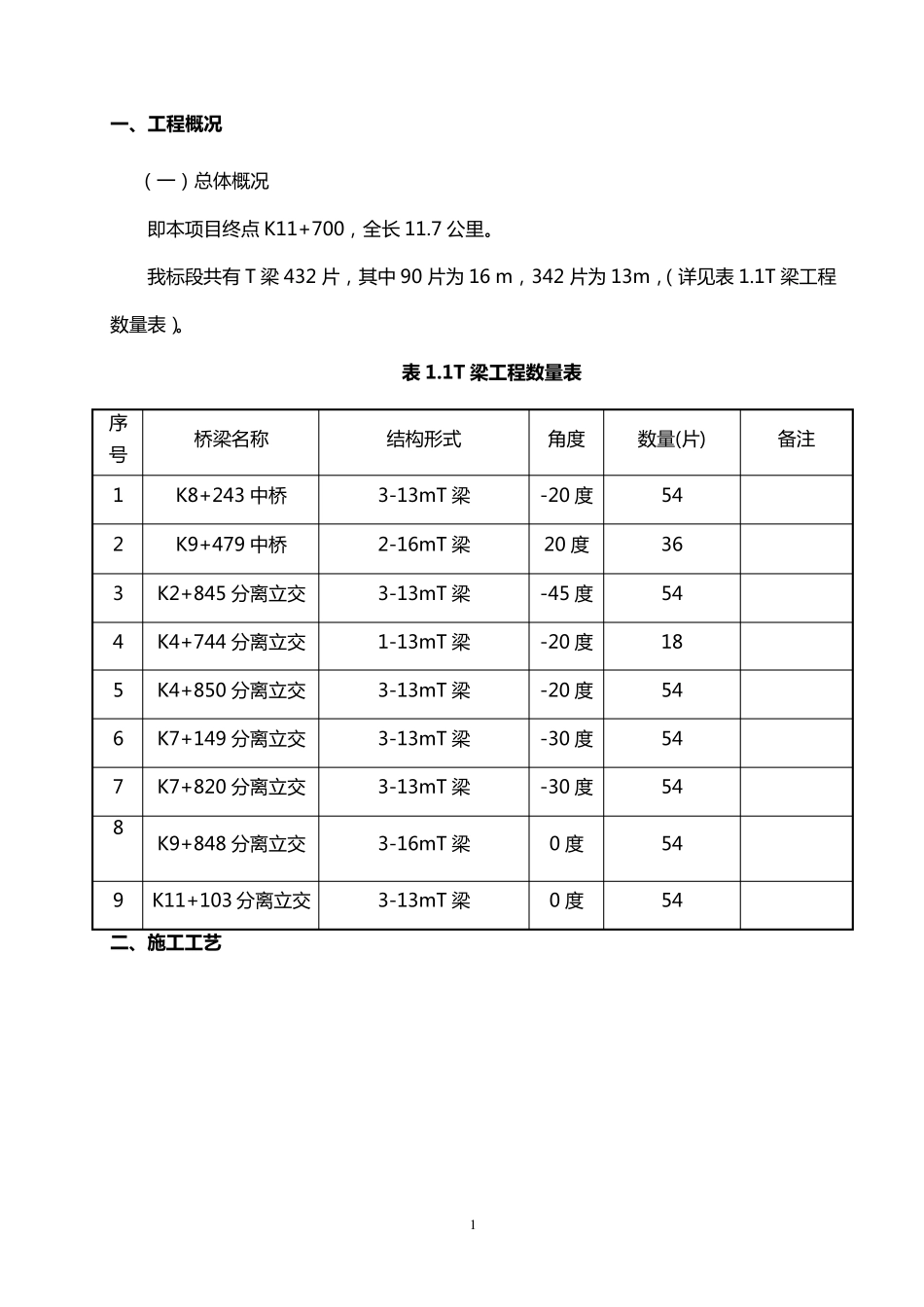

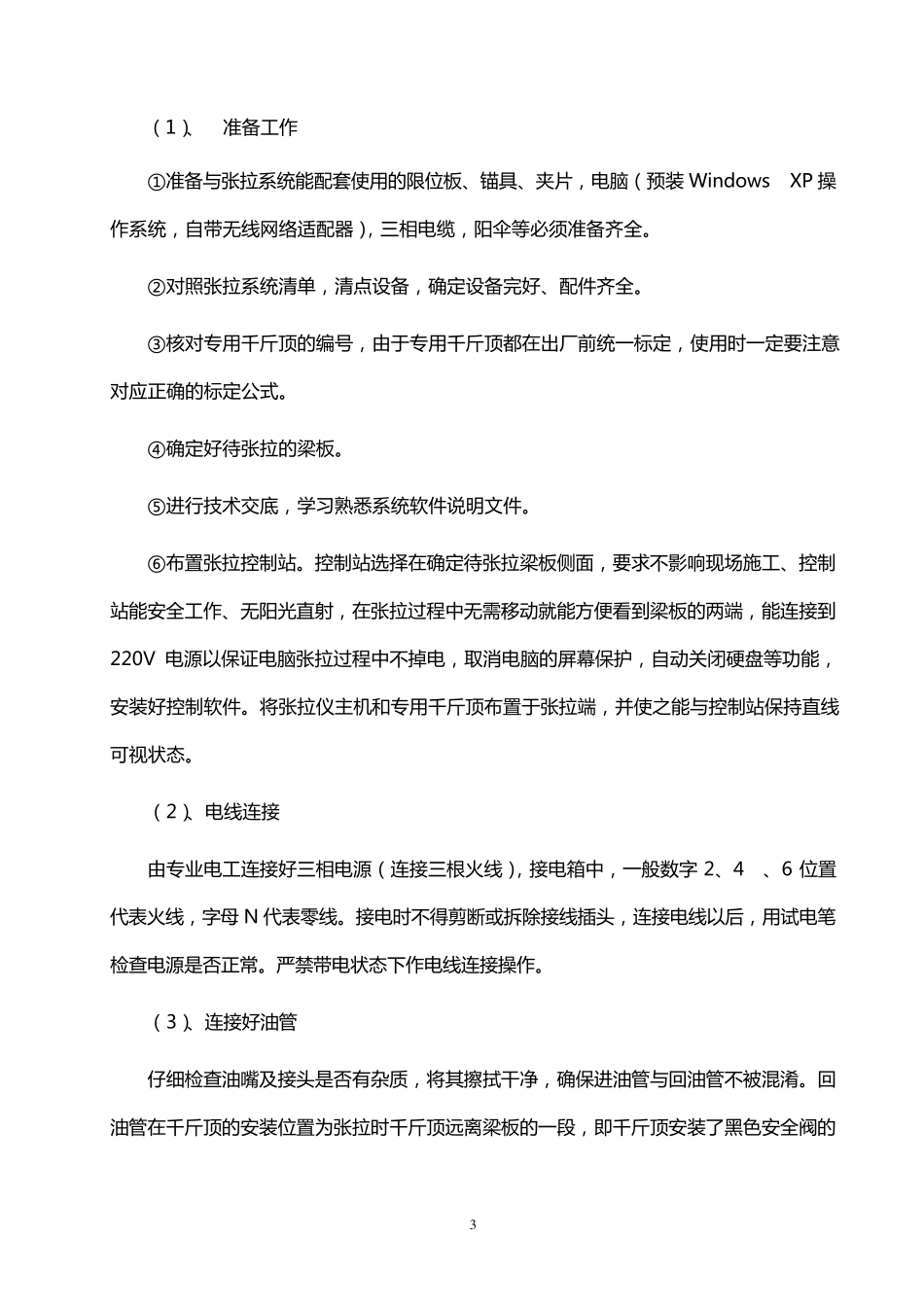

1 一 、工程概况 （ 一 ） 总 体 概 况 即 本 项 目 终 点 K11+700， 全 长 11.7 公 里 。 我标段共有 T 梁 432 片， 其中 90 片为 16 m， 342 片为 13m，（ 详见表 1.1T 梁工程数量表）。 表 1.1T 梁工程数量表 序号 桥梁名称 结构形式 角度 数量(片) 备注 1 K8+243 中桥 3-13mT 梁 -20 度 54 2 K9+479 中桥 2-16mT 梁 20 度 36 3 K2+845 分离立交 3-13mT 梁 -45 度 54 4 K4+744 分离立交 1-13mT 梁 -20 度 18 5 K4+850 分离立交 3-13mT 梁 -20 度 54 6 K7+149 分离立交 3-13mT 梁 -30 度 54 7 K7+820 分离立交 3-13mT 梁 -30 度 54 8 K9+848 分离立交 3-16mT 梁 0 度 54 9 K11+103 分离立交 3-13mT 梁 0 度 54 二、施工工艺 2 张 拉 作 业 使 用 智 能 张 拉 设 备 。 当 试 压 同 条 件 试 块 强 度 和 现 场 回 弹 强 度 ≥90%设 计 强 度值 时 进 行 张 拉 。 张 拉 正 后 方 设 置 防 护 钢 板 挡 板 。 预 应 力 张 拉 设 计 顺 序 现 张 拉 N1， 后 张 拉N2， 依 次 进 行 。 钢 绞 线 张 拉 程 序 ： 0→初 应力 (0.10δk) →0.2δk→1.0δk(持 荷 5min 锚 固 )， 预 应 力 钢 绞 线 张 拉 采 用 双 控 ， 即 以 张 拉 力控 制 为 主 ， 以 伸 长 量 进 行 校 核 。 实 际 伸 长 量 与 理 论 伸 长 量 差 值 需 控 制 在 ±6%以 内 。 若 实 际量 测 伸 长 量 符 合 计 算 要 求 （ 与 计 算 伸 长 值 相 比 误 差 在 ± 6%范 围 之 内 ） 则 封 闭 锚 具 和 夹 片 并拆 除 千 斤 顶 ， 如 果 实 际 量 测 伸 长 量 与 计 算 伸 长 值 相 差 较 大 ， 暂 停 张 拉 ， 查 清 原 因 并 解 决 问题 后 方 再 继 续 张 拉 （ 预 应 力 筋 理 论 伸 长 值 及 预 应 力 筋 平 均 张 拉 力 的 计 算 见 计 算 书）。 T 梁 起 拱 度 采 用 张 拉 前 后 测 设 高 程 并 计 算 其 差 值 得 出 。 张 拉 前 ， 在 梁 中 轴 线 上 以 跨 中为 起 点 向 两 边 每 2m 纵 距 布 设 观 察 点 位...
