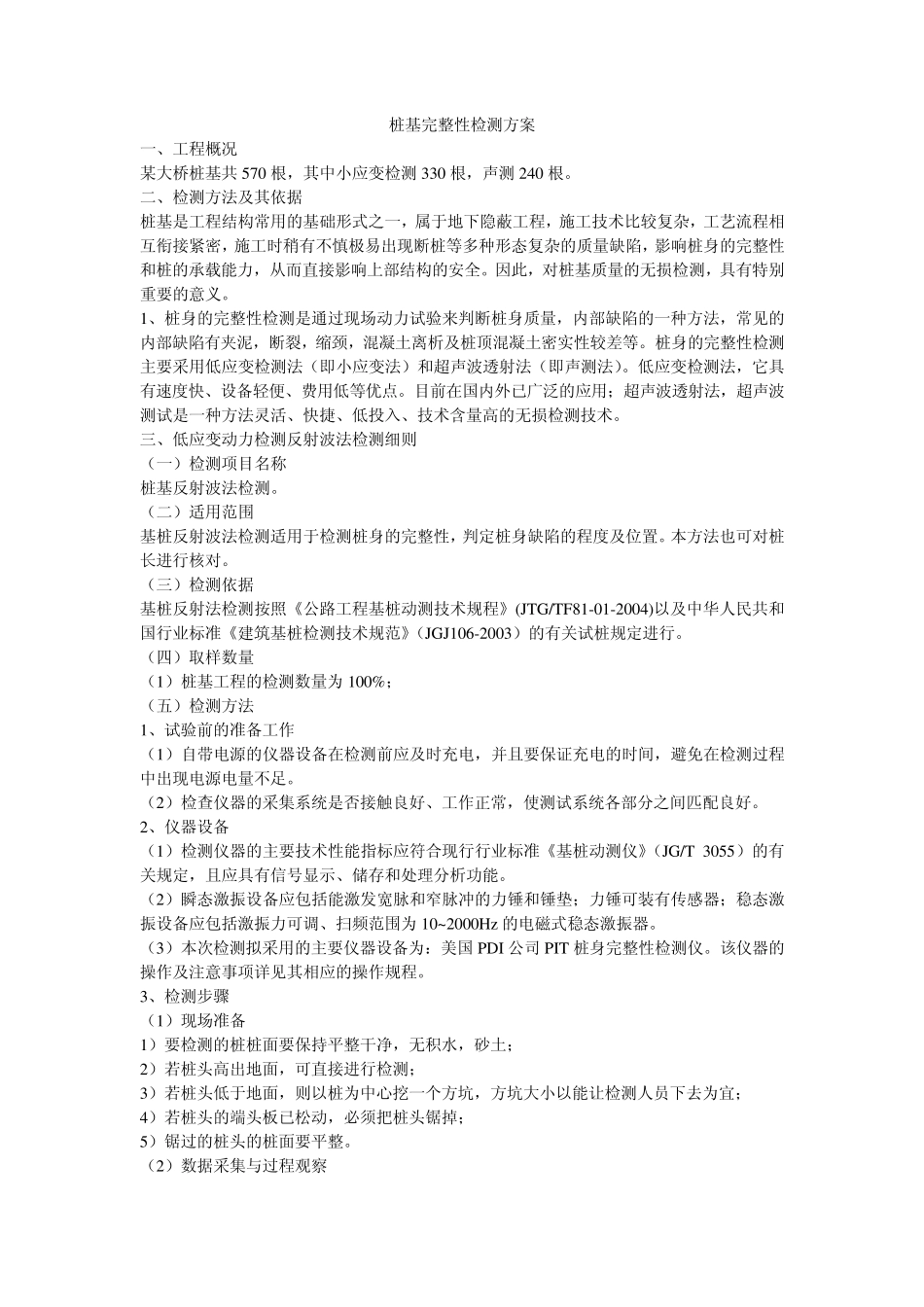

桩基完整性检测方案 一、工程概况 某大桥桩基共 570 根，其中小应变检测330 根，声测240 根。 二、检测方法及其依据 桩基是工程结构常用的基础形式之一，属于地下隐蔽工程，施工技术比较复杂，工艺流程相互衔接紧密，施工时稍有不慎极易出现断桩等多种形态复杂的质量缺陷，影响桩身的完整性和桩的承载能力，从而直接影响上部结构的安全。因此，对桩基质量的无损检测，具有特别重要的意义。 1、桩身的完整性检测是通过现场动力试验来判断桩身质量，内部缺陷的一种方法，常见的内部缺陷有夹泥，断裂，缩颈，混凝土离析及桩顶混凝土密实性较差等。桩身的完整性检测主要采用低应变检测法（即小应变法）和超声波透射法（即声测法）。低应变检测法，它具有速度快、设备轻便、费用低等优点。目前在国内外已广泛的应用；超声波透射法，超声波测试是一种方法灵活、快捷、低投入、技术含量高的无损检测技术。 三、低应变动力检测反射波法检测细则 （一）检测项目名称 桩基反射波法检测。 （二）适用范围 基桩反射波法检测适用于检测桩身的完整性，判定桩身缺陷的程度及位置。本方法也可对桩长进行核对。 （三）检测依据 基桩反射法检测按照《公路工程基桩动测技术规程》(JTG/TF81-01-2004)以及中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2003）的有关试桩规定进行。 （四）取样数量 （1）桩基工程的检测数量为 100%； （五）检测方法 1、试验前的准备工作 （1）自带电源的仪器设备在检测前应及时充电，并且要保证充电的时间，避免在检测过程中出现电源电量不足。 （2）检查仪器的采集系统是否接触良好、工作正常，使测试系统各部分之间匹配良好。 2、仪器设备 （1）检测仪器的主要技术性能指标应符合现行行业标准《基桩动测仪》（JG/T 3055）的有关规定，且应具有信号显示、储存和处理分析功能。 （2）瞬态激振设备应包括能激发宽脉和窄脉冲的力锤和锤垫；力锤可装有传感器；稳态激振设备应包括激振力可调、扫频范围为 10~2000Hz 的电磁式稳态激振器。 （3）本次检测拟采用的主要仪器设备为：美国 PDI 公司 PIT 桩身完整性检测仪。该仪器的操作及注意事项详见其相应的操作规程。 3、检测步骤 （1）现场准备 1）要检测的桩桩面要保持平整干净，无积水，砂土； 2）若桩头高出地面，可直接进行检测； 3）若桩头低于地面，则以桩为中心挖一个方坑，方坑大小以能让检测人员下去为宜； 4）若桩头的端头板已...
