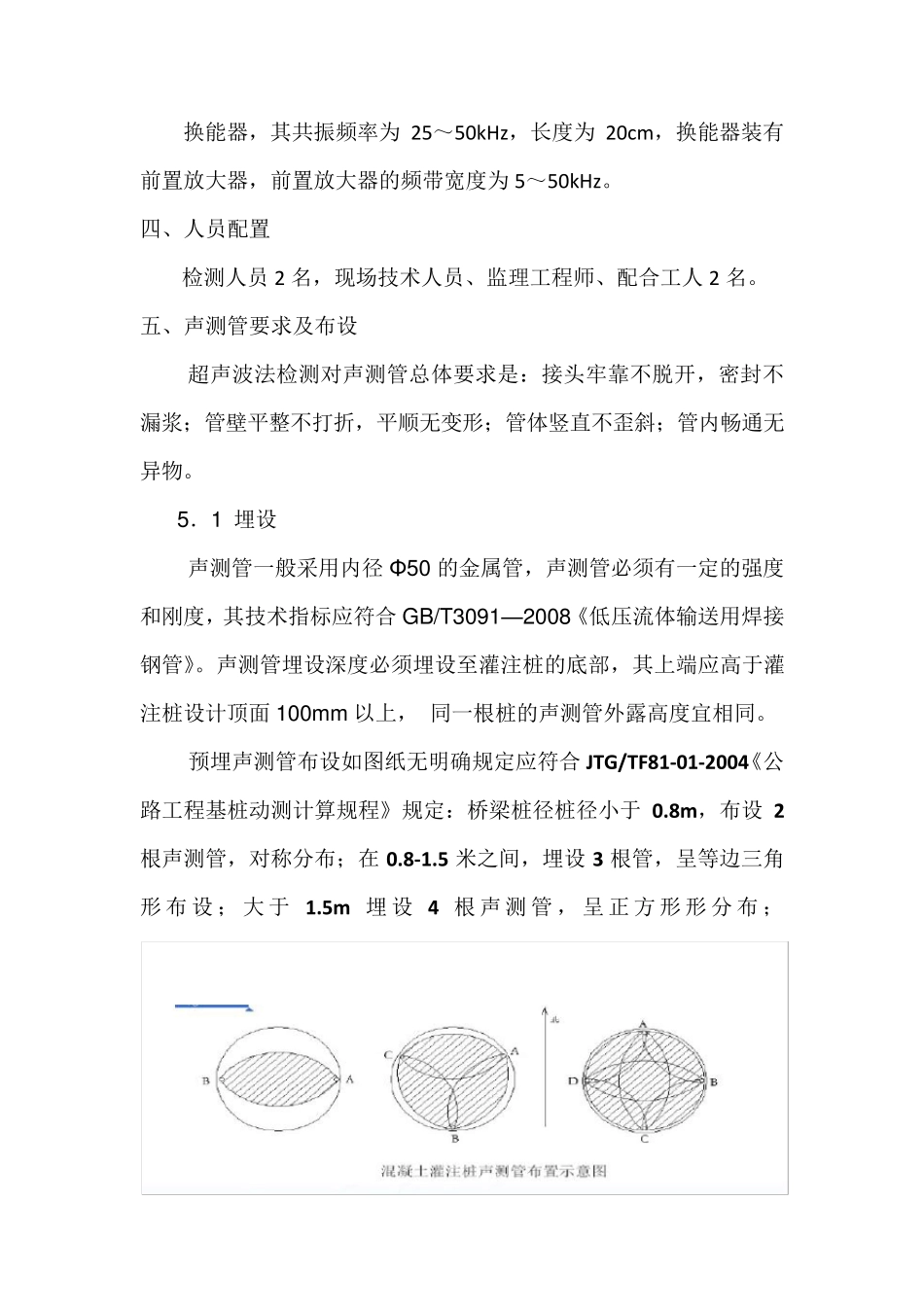

浅谈桩基超声波检测技术及方法 一、 目的及原理 桩基检测的目的为了检测桩基完整性，确定桩基缺陷位置，判定缺陷对桩基的影响，判别桩基质量类别。 超声波检测法是利用声波在不同介质中传播时声时、声幅、波形畸变和主频率不同的特点，通过对声波数据的采集分析，经过计算判断 混 凝 土 桩基是 否 存 在 缺 陷 ， 以 及缺 陷 的 大 小 和 位 置 。 二、 适用范围及检测标准 适用范围：超声波透射法，适用于桩径大于 0.6 米混凝土灌注桩的完整性检测。 检测标准：《公路工程基桩动测技术规程》(JTG/TF81-01-2004)，如这个规程里没有涉及的,可以参考,建设部:《建筑基桩检测技术规范》(JGJ106-2014)，例如钻芯法检测等。 三、仪器设备 超声波测试仪、扶正器、传感器及信号发射器接收器（探头φ32mm，连接带有刻度的电缆），三脚架、钢卷尺1 把，计数器等。 声波检测仪器的技术性能符合以下规定： 接收放大系统的频带宽度为5～50kHz，增益大于100dB，并且带有0～60dB 的衰减器，其分辨率为1dB，衰减器的误差小于1dB，其挡间误差小于1%。 发射系统能输出250～1000V 的脉冲电压，其波形为矩形脉冲。 显示系统同时显示接收波形和声波传播时间，其显示时间范围大于2000μs，计时精度大于1μs。 换能器，其共振频率为25～50kHz，长度为20cm，换能器装有前置放大器，前置放大器的频带宽度为5～50kHz。 四、人员配置 检测人员 2 名，现场技术人员、监理工程师、配合工人 2 名。 五、声测管要求及布设 超声波法检测对声测管总体要求是：接头牢靠不脱开，密封不漏浆；管壁平整不打折，平顺无变形；管体竖直不歪斜；管内畅通无异物。 5．1 埋设 声测管一般采用内径 Φ50 的金属管，声测管必须有一定的强度和刚度，其技术指标应符合 GB/T3091— 2008《低压流体输送用焊接钢管》。声测管埋设深度必须埋设至灌注桩的底部，其上端应高于灌注桩设计顶面 100m m 以上， 同一根桩的声测管外露高度宜相同。 预埋声测管布设如图纸无明确规定应符合 JTG/TF81-01-2004《公路工程基桩动测计算规程》规定：桥梁桩径桩径小于 0.8m ，布设 2根声测管，对称分布；在 0.8-1.5 米之间，埋设 3 根管，呈等边三角形 布 设 ； 大于 1.5m埋 设 4 根 声 测 管 ，呈 正 方 形 形 分 布 ； 5 ．2 密封 声测管的底部应采用焊接盲盖或钢板来保证密封不漏浆；声测管安装完毕后应将上口加盖或加塞...
