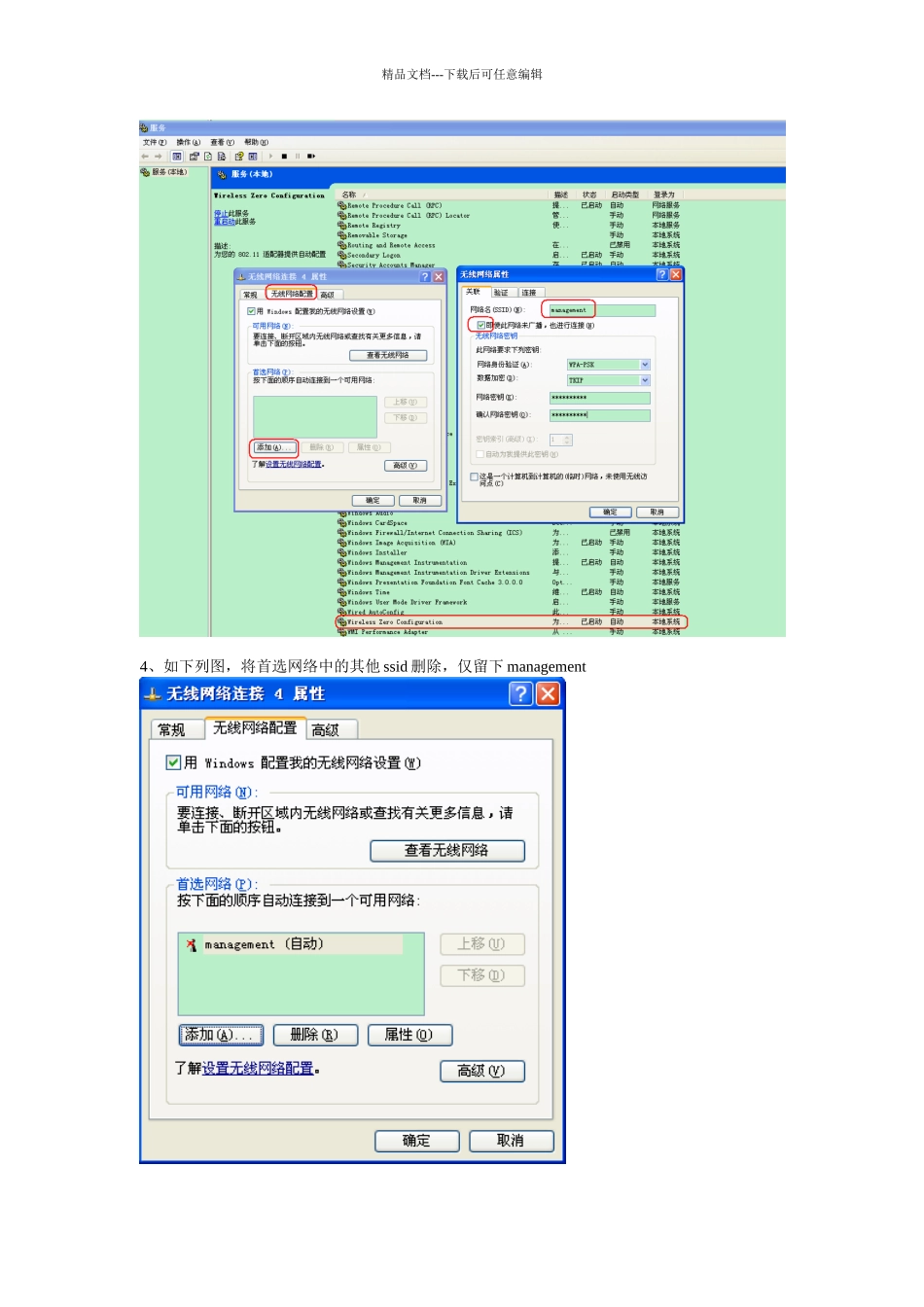

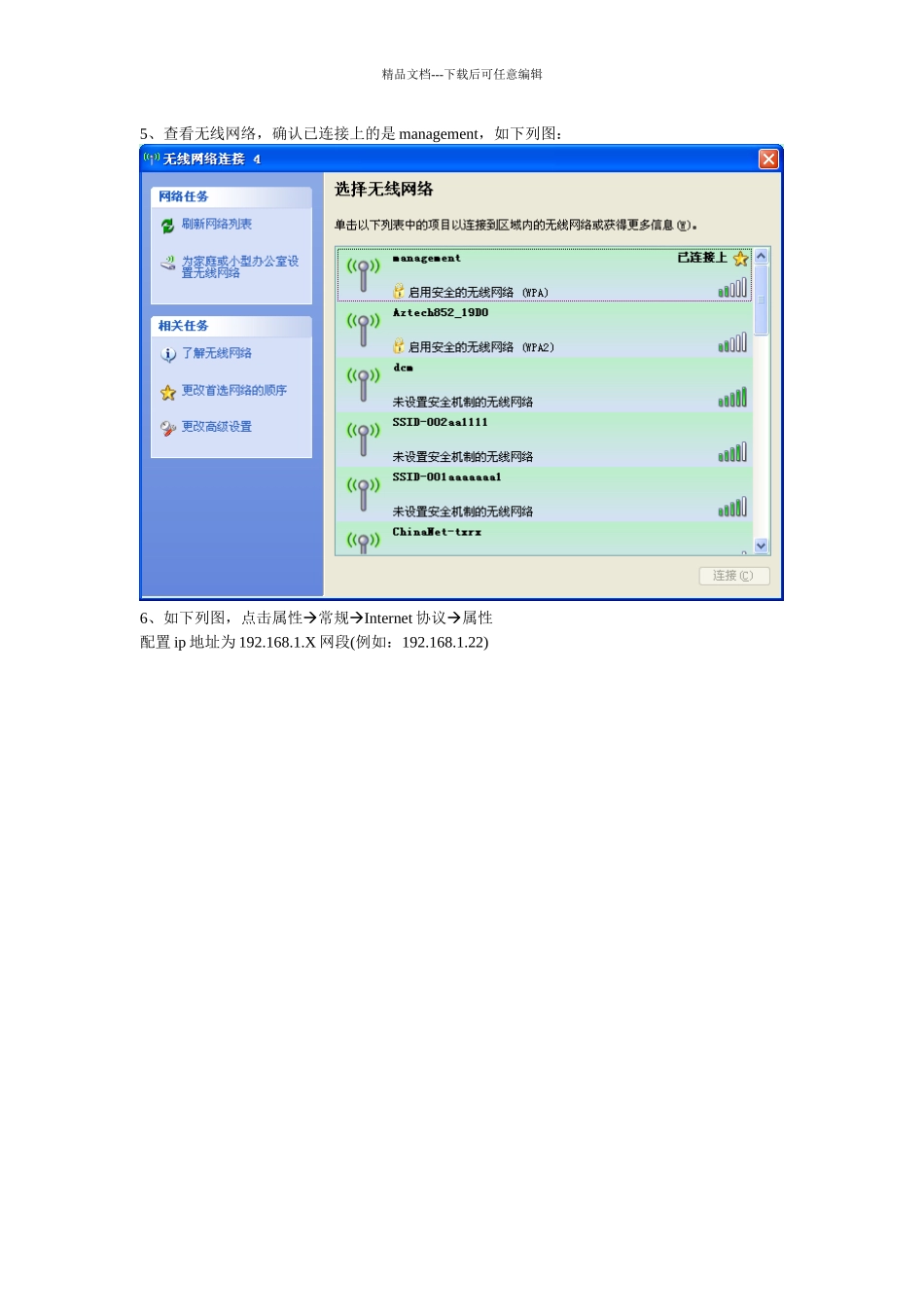

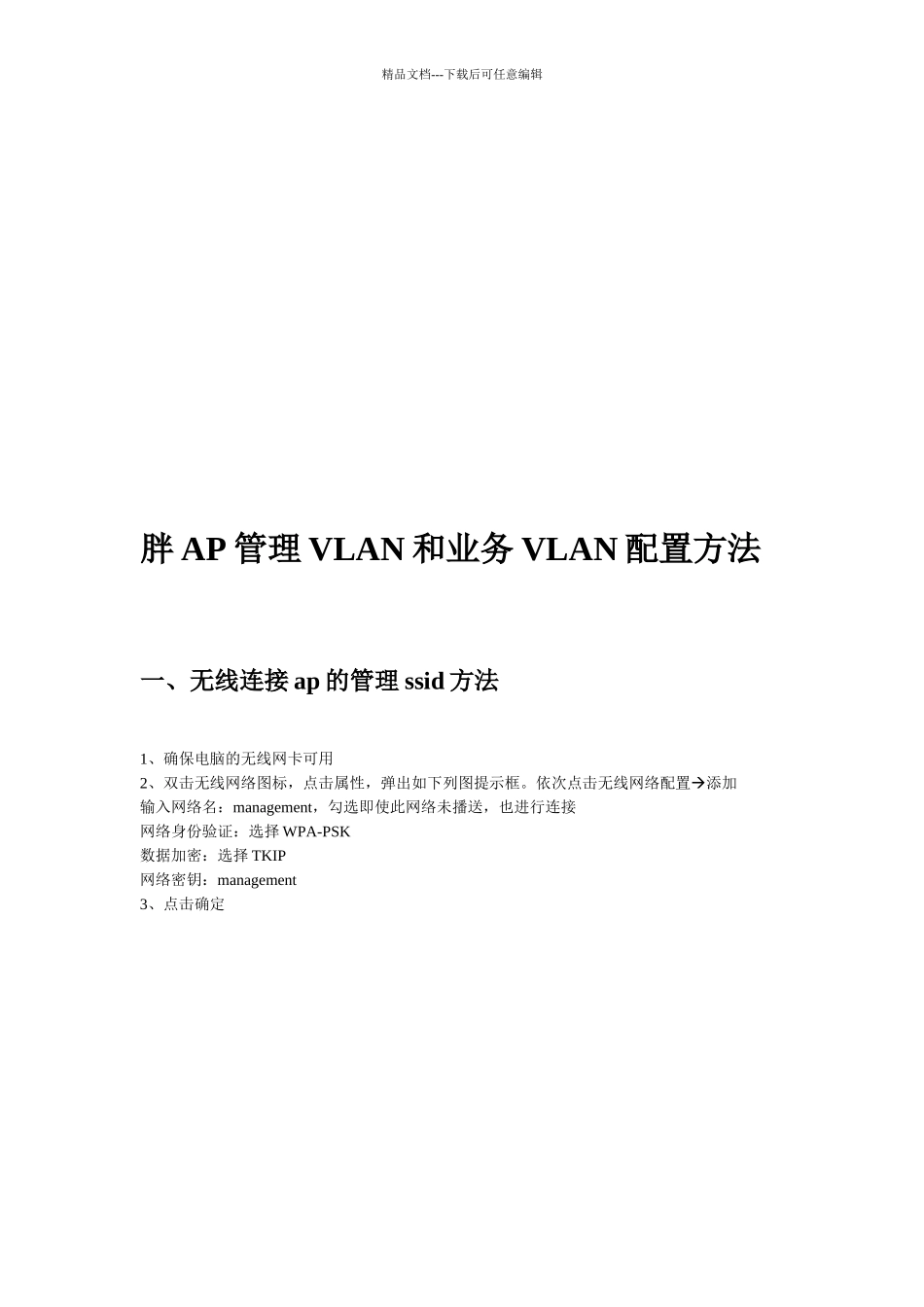

精品文档---下载后可任意编辑胖 AP 管理 VLAN 和业务 VLAN 配置方法一、无线连接 ap 的管理 ssid 方法1、确保电脑的无线网卡可用2、双击无线网络图标，点击属性，弹出如下列图提示框。依次点击无线网络配置添加输入网络名：management，勾选即使此网络未播送，也进行连接网络身份验证：选择 WPA-PSK数据加密：选择 TKIP网络密钥：management3、点击确定精品文档---下载后可任意编辑4、如下列图，将首选网络中的其他 ssid 删除，仅留下 management精品文档---下载后可任意编辑5、查看无线网络，确认已连接上的是 management，如下列图：6、如下列图，点击属性常规Internet 协议属性配置 ip 地址为 192.168.1.X 网段(例如：192.168.1.22)精品文档---下载后可任意编辑7、翻开 ie 浏览器，输入 ip 地址用户名：admin 密码：password。如下列图：精品文档---下载后可任意编辑8、确认连接到了正确的 AP，如下列图，比拟 mac 地址，是否为配置的 AP 的 mac 地址。(当附近有多台 AP 时，可能会连接到了其他的 ap 上。)精品文档---下载后可任意编辑二、配置管理 VLAN 和业务 VLAN1、根据需要添加 vlan id方法如下列图：(以管理 vlan 为 10，业务 vlan 为 20 为例)精品文档---下载后可任意编辑2、删除原有的管理 WAN精品文档---下载后可任意编辑如下列图：3、添加新的管理 WAN(带 VLAN)配置如下管理 WAN 默认配置如下：精品文档---下载后可任意编辑4、添加新的业务 VLANa、添加新的 Group〔即常说的桥〕精品文档---下载后可任意编辑b、将无线 ssid 从 Group Lan1 中移到 Group Lan2 中从 Lan1 中删除精品文档---下载后可任意编辑在 Lan2 中添加精品文档---下载后可任意编辑c、将有线 VLAN 参加到桥中精品文档---下载后可任意编辑精品文档---下载后可任意编辑三、最终结果
