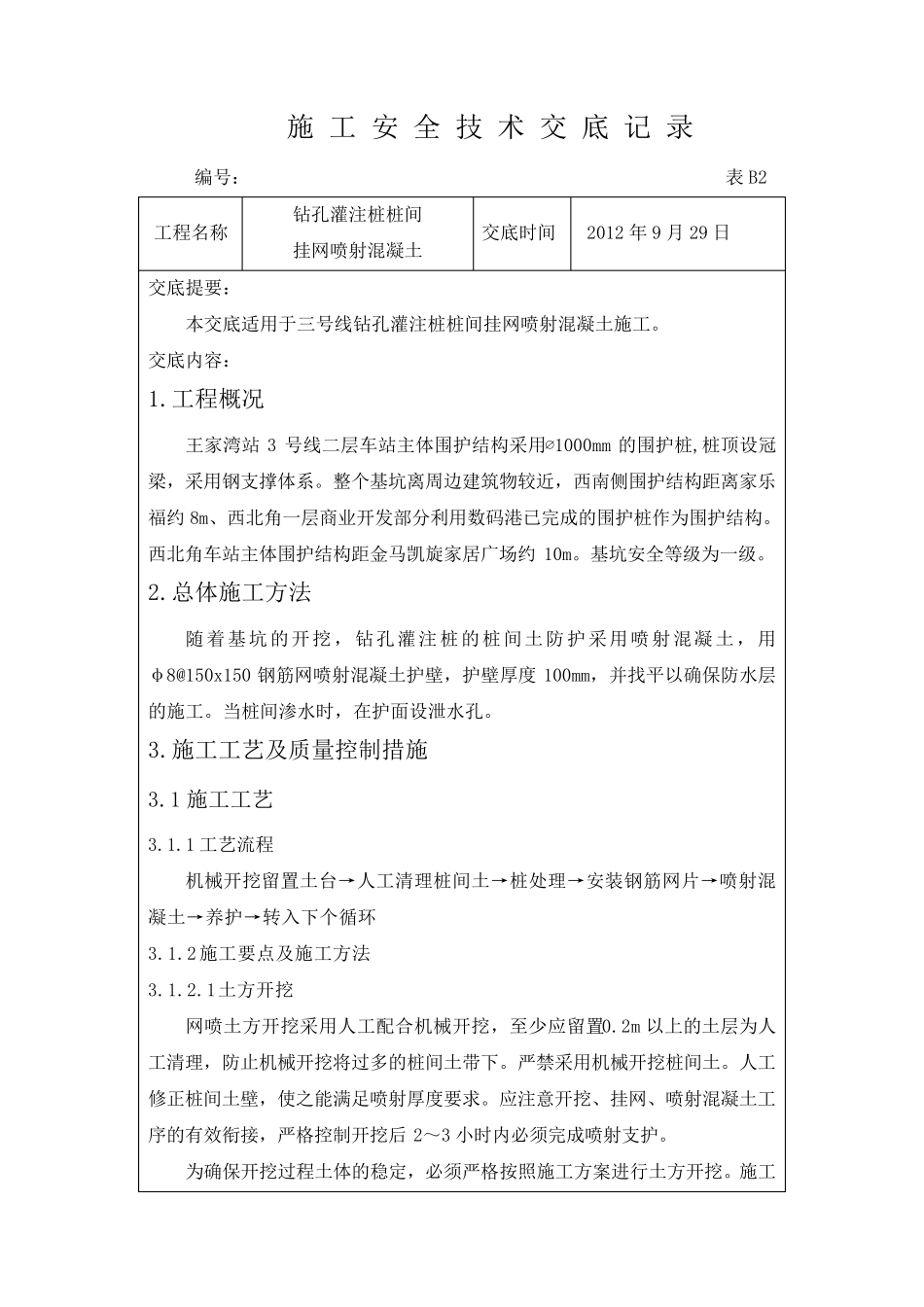

施 工 安 全 技 术 交 底 记 录 编号： 表B2 工程名称 钻孔灌注桩桩间 挂网喷射混凝土 交底时间 2012 年9 月29 日 交底提要： 本交底适用于三号线钻孔灌注桩桩间挂网喷射混凝土施工。 交底内容： 1.工程概况 王家湾站3 号线二层车站主体围护结构采用∅ 1000mm 的围护桩,桩顶设冠梁，采用钢支撑体系。整个基坑离周边建筑物较近，西南侧围护结构距离家乐福约8m、西北角一层商业开发部分利用数码港已完成的围护桩作为围护结构。西北角车站主体围护结构距金马凯旋家居广场约10m。基坑安全等级为一级。 2.总体施工方法 随着基坑的开挖，钻孔灌注桩的桩间土防护采用喷射混凝土，用φ8@150x150 钢筋网喷射混凝土护壁，护壁厚度100mm，并找平以确保防水层的施工。当桩间渗水时，在护面设泄水孔。 3.施工工艺及质量控制措施 3.1 施工工艺 3.1.1 工艺流程 机械开挖留置土台→人工清理桩间土→桩处理→安装 钢筋网片 →喷射混凝土→养 护→转 入 下 个循 环 3.1.2 施工要点 及施工方法 3.1.2.1土方开挖 网喷土方开挖采用人工配 合 机械开挖，至 少 应 留置0.2m 以上 的土层为人工清理，防止 机械开挖将 过 多 的桩间土带 下 。严 禁 采用机械开挖桩间土。人工修 正 桩间土壁，使 之 能 满 足 喷射厚度要求 。应 注意 开挖、挂网、喷射混凝土工序 的有 效 衔 接 ，严 格 控制开挖后2～ 3 小 时内必 须 完成喷射支护。 为确保开挖过 程土体的稳 定 ，必 须 严 格 按 照 施工方案 进 行 土方开挖。施工现场应必备抢险器材，坑内、地面设专人监护，以防突发事件的发生。 3.1.2.2 桩处理 人工对开挖出来的桩间进行清理，边开挖边清理，保证钻孔桩表面及桩间部位无粘结土，桩面完全暴露出来，保证喷射混凝土跟钻孔桩粘结牢固。 对于凸出的桩，应将突出部分凿至与喷射后混凝土面相平。钢筋网片在此断开。对于凸出较多的桩，凿出主筋后仍不能满足网喷面要求的，应上报做特殊的技术处理。 对于凹进去的桩，应尽可能保留桩外土，采用人工铲平到网喷前的位置，减少喷射混凝土数量。 3.1.2.3 网片安装 基坑围护桩桩间采用挂网喷射混凝土护壁，钢筋网采用φ8 钢筋，网格尺寸150mm×150mm，所有钢筋在大批量加工之前，均先进行试加工，检查钢筋形状、尺寸是否与配料单一致。并在加工过程中经常检查核对。 焊接网交叉点开焊数量不得大于整 个 焊接网交叉点总...
