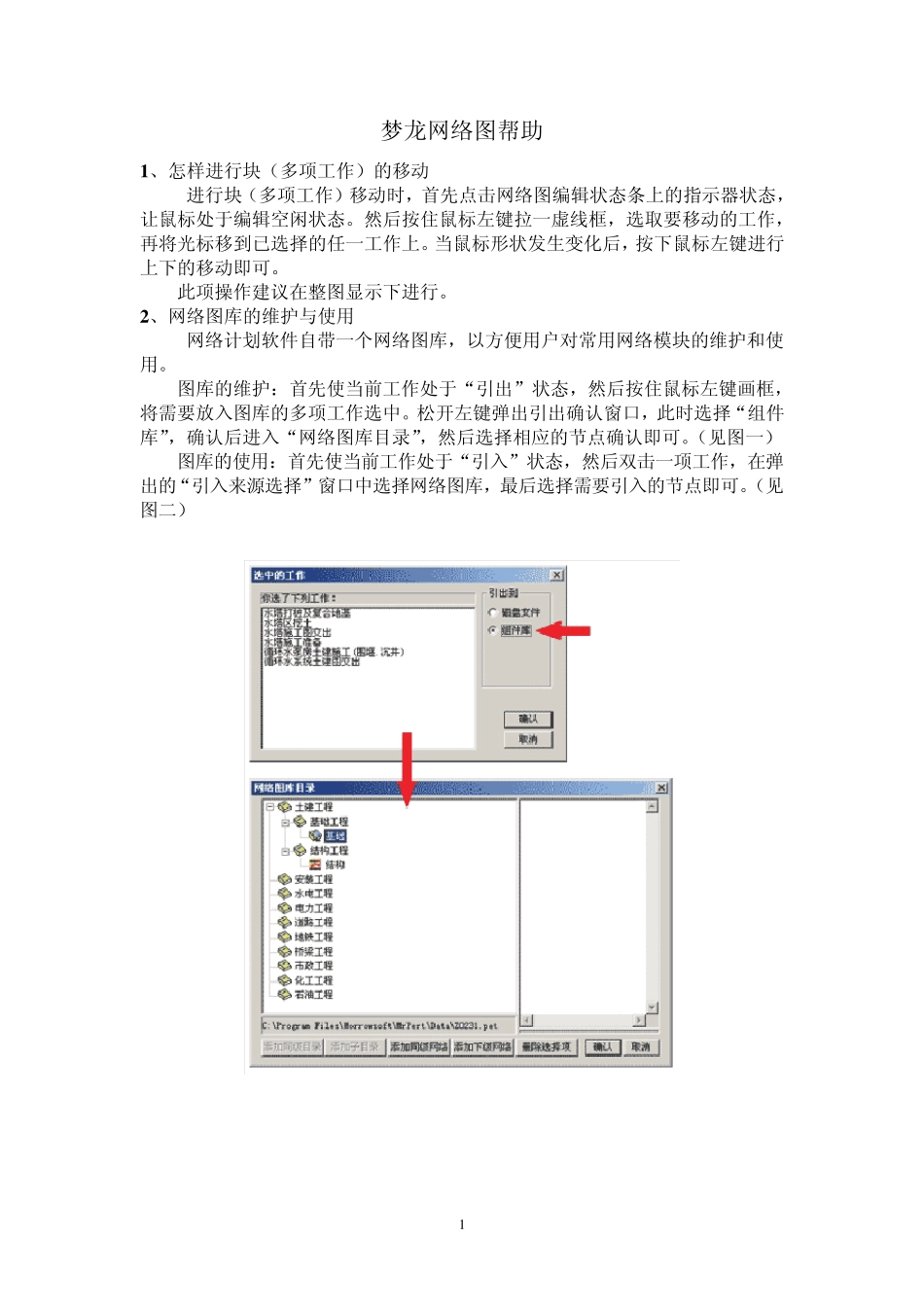

1 梦龙网络图帮助 1 、怎样进行块(多项工作)的移动 进行块(多项工作)移动时,首先点击网络图编辑状态条上的指示器状态,让鼠标处于编辑空闲状态。然后按住鼠标左键拉一虚线框,选取要移动的工作,再将光标移到已选择的任一工作上。当鼠标形状发生变化后,按下鼠标左键进行上下的移动即可。 此项操作建议在整图显示下进行。 2 、网络图库的维护与使用 网络计划软件自带一个网络图库,以方便用户对常用网络模块的维护和使用。 图库的维护:首先使当前工作处于“引出”状态,然后按住鼠标左键画框,将需要放入图库的多项工作选中。松开左键弹出引出确认窗口,此时选择“组件库”,确认后进入“网络图库目录”,然后选择相应的节点确认即可。(见图一) 图库的使用:首先使当前工作处于“引入”状态,然后双击一项工作,在弹出的“引入来源选择”窗口中选择网络图库,最后选择需要引入的节点即可。(见图二) 2 图二 鼠标右键的各种属性特征 当光标处于下图所显示的情况时,单击右键,可完成各种操作功能。 软件非正常退出时该如何解决 3 当操作系统出现意外或自己误操作导致非正常退出,甚至死机怎么办?重新开机或启动操作系统,再进入 Pert 系统,此时它可以检测到上次是非正常退出,并提示你是否自动恢复未存的内容。 软件非正常退出可能由如下几种情况引起: 1、突然断电等硬故障。 2、机器内存不可靠,需要更换内存条。 3、操作系统有问题,需要重装系统。 如何修改工作的时间单位 Pert软件持续时间的单位可以细分到分钟,你能将计划做得十分详细。系统默认的时间单位是日,当需要改变时,只需要在弹出的工作信息卡里将工作单位选成相应的内容即可。(如图所示) 如何显示时间标尺,设置工程 对于已做好的图,只需要将显示时标的转换开关打开,就会将时标加到网络图上。然后通过撑长或压缩网络达到所需效果。 在有些情况下,做网络计划时不能给定起始时间,只知道工程需要的总时间(工期)。此时需要用工程历标注时间,在“时间设置”里将“按工程历显示刻度”选中即可(如图所示)。 4 如何调整工作节点的大小和形状 网络图中可以将节点设为圆形或椭圆形,而且圆或椭圆的大小也可以改变,它可以通过改变半径的长度大小和比例关系来完成。在网络的空白区域单击右键,弹出网图选项,可以通过输入节点风格中X、Y的大小来改变节点的形状和大小。(如图所示) 区域分割功能的灵活使用 分割线的用途很多,如在分...
