梯形钢屋架课程设计

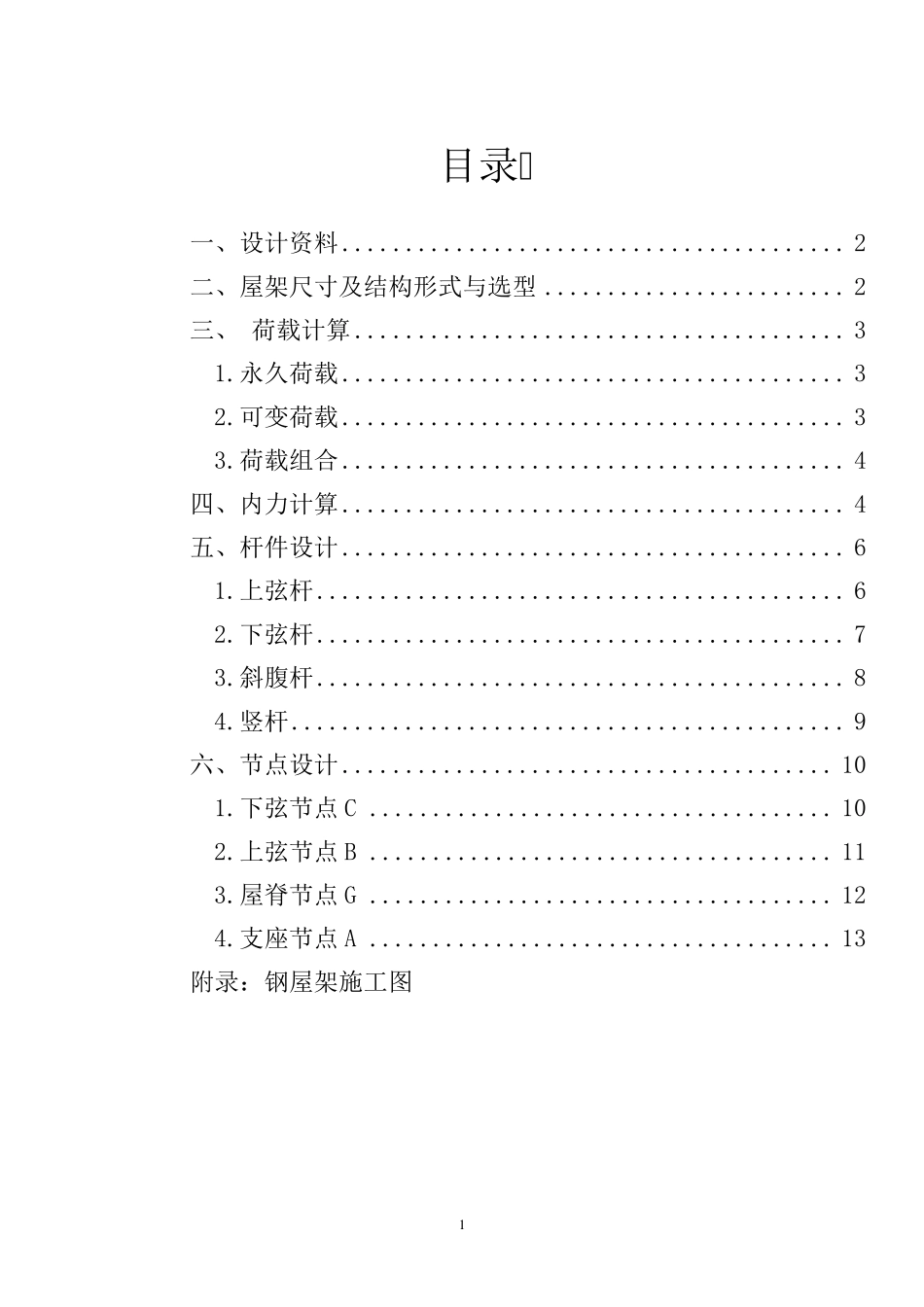

1 目录 一、设计资料 ........................................ 2 二、屋架尺寸及结构形式与选型 ........................ 2 三、 荷载计算 ....................................... 3 1.永久荷载 ........................................ 3 2.可变荷载 ........................................ 3 3.荷载组合 ........................................ 4 四、内力计算 ........................................ 4 五、杆件设计 ........................................ 6 1.上弦杆 .......................................... 6 2.下弦杆 .......................................... 7 3.斜腹杆 .......................................... 8 4.竖杆 ............................................ 9 六、节点设计 ....................................... 10 1.下弦节点 C ..................................... 10 2.上弦节点 B ..................................... 11 3.屋脊节点 G ..................................... 12 4.支座节点 A ..................................... 13 附录：钢屋架施工图 2 梯形钢屋架课程设计计算书 一、设计资料： 1、 车间柱网布置：长度90m ；柱距6m ；跨度21m 2、 屋面坡度：1：10 3、 屋面材料：预应力大型屋面板 4、 荷载 1） 静载：屋架及支撑自重0.35KN/m²;屋面防水层 0.4KN/m²；找平层0.4KN/m²;大型屋面板自重（包括灌缝）1.4KN/m²。 2) 活载：屋面雪荷载0.35KN/m²；积灰荷载标准值 1.2 KN/m2 屋面活荷载标准值：2/7.0mkN 5、 材质 Q345B 钢，焊条E50XX 系列，手工焊。 荷载类型 荷载名称 荷载标准值（KN/m2） 永久荷载 三毡四油（上铺绿豆沙）防水层 0.4 水泥砂浆找平层 0.4 保温层 0.7 一毡二油隔气层 0.05 水泥砂浆找平层 0.3 预应力混凝土屋面板 1.4 屋架自重 0.12+0.11x21=0.351 可变荷载 屋面活荷载标准值 0.7 积灰荷载 1.20 雪荷载 0.35 6、 二、 结构形式与选型 屋架形式及几何尺寸如图所示 19901350229025902890304026132864312425302864312433901507.5 1507.5 1507.5 1507.51507.51507.51507.5150AaceghBCDFGH15007=10500× 3 上弦横向水平支撑一般设置在房屋两端且间距不宜大于60m，根据厂房长度(90m>60m)、跨度及荷载情况，设置上弦横...
