梯形钢屋架课程设计计算书

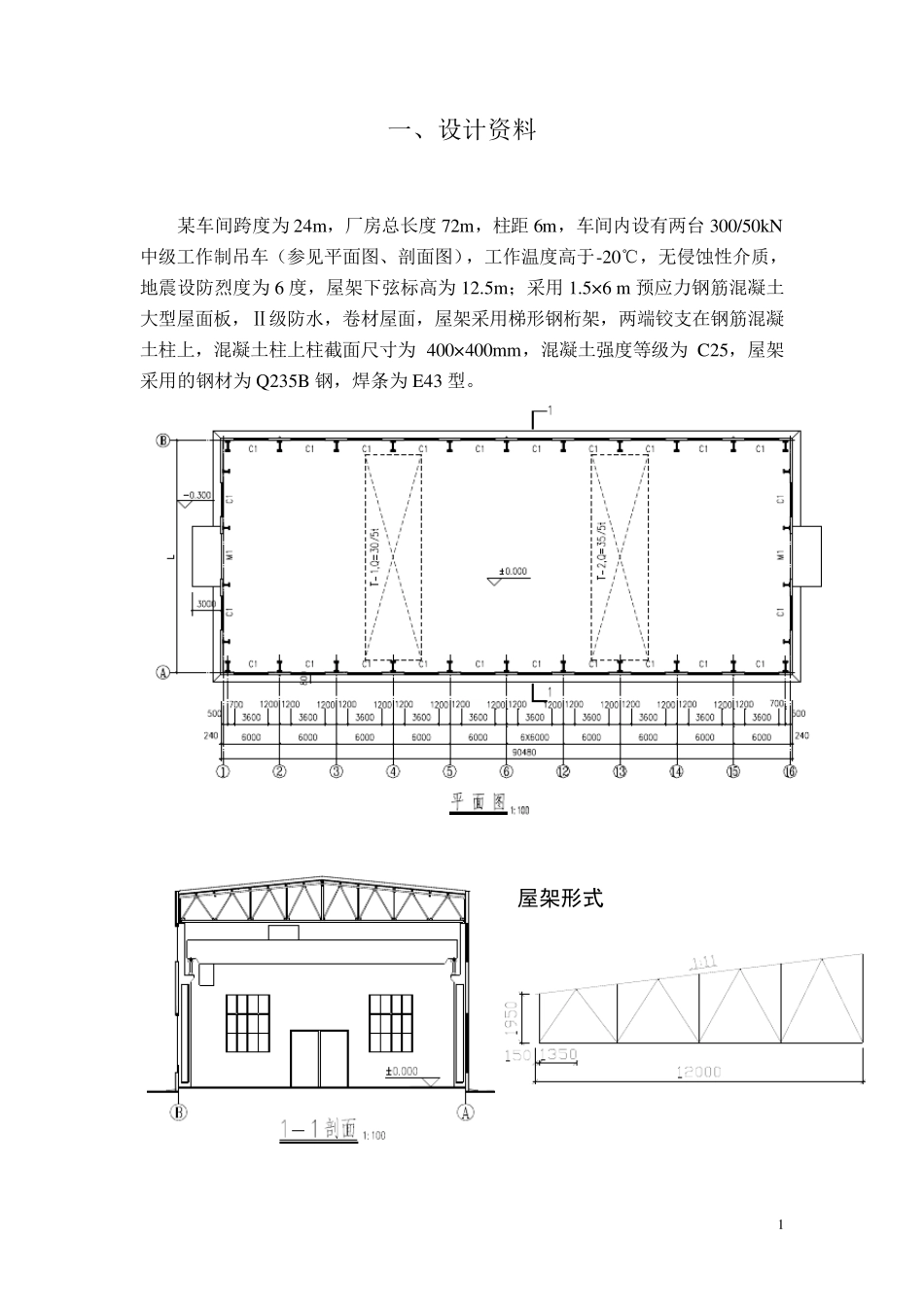

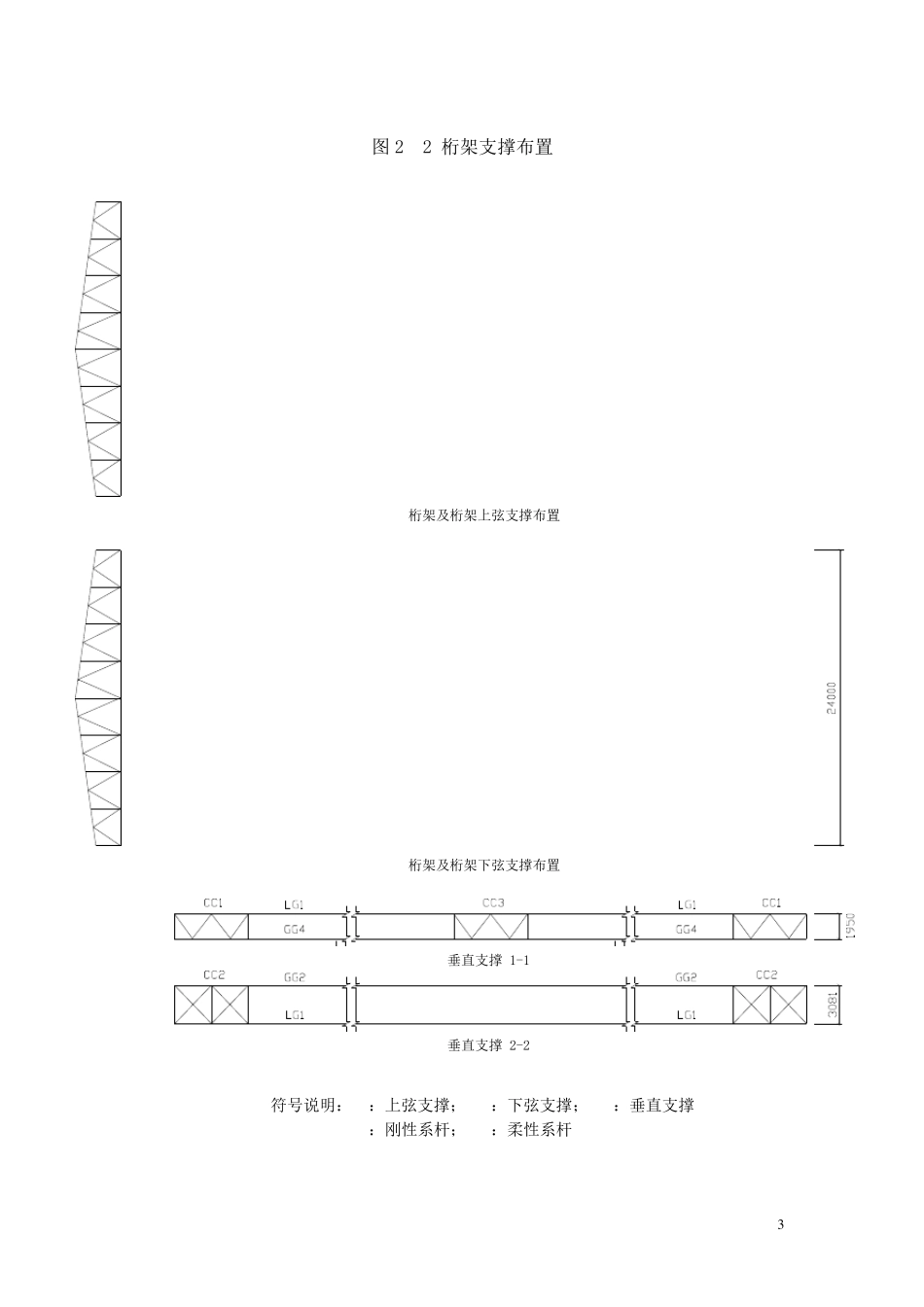

1 一、设计资料 某车间跨度为24m，厂房总长度72m，柱距6m，车间内设有两台300/50kN中级工作制吊车（参见平面图、剖面图），工作温度高于-20℃，无侵蚀性介质，地震设防烈度为6 度，屋架下弦标高为12.5m；采用 1.5×6 m 预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，屋架采用梯形钢桁架，两端铰支在钢筋混凝土柱上，混凝土柱上柱截面尺寸为400×400mm，混凝土强度等级为C25，屋架采用的钢材为Q235B 钢，焊条为E43 型。 屋架形式 2 荷载（标准值） 永久荷载： 改性沥青防水层 0.35kN/m 2 20 厚1:2.5 水泥砂浆找平层 0.4kN/m 2 100 厚泡沫混凝土保温层 0.6kN/m 2 预应力混凝土大型屋面板（包括灌缝） 1.4kN/m 2 屋架和支撑自重为 （0.120+0.011L）kN/m 2 可变荷载 基本风压： 0.35kN/m 2 基本雪压：（不与活荷载同时考虑） 0.30kN/m 2 积灰荷载 0.75kN/m 2 不上人屋面活荷载 0.7kN/m 2 二、结构形式及支撑布置 桁架的形式及几何尺寸如下图 2.1所示 图 2.1 桁架形式及几何尺寸 桁架支撑布置如图 2.2所示 19501200013501505015071507 150715071507150715071508196524942233256928132803251630563045279833053295 30812850300030003000 3 图2.2 桁架支撑布置 符号说明：SC：上弦支撑； XC：下弦支撑； CC：垂直支撑 GG：刚性系杆； LG：柔性系杆 桁架及桁架上弦支撑布置桁架及桁架下弦支撑布置垂直支撑 1-1垂直支撑 2-2 4 三、荷载计算 屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。由于风荷载为0.35kN/m2 小于0.49kN/m2，故不考虑风荷载的影响。沿屋面分布的永久荷载乘以21 cos111 111.004 换算为沿水平投影面分布的荷载。桁架沿水平投影面积分布的自重（包括支撑）按经验公式（wP =0.12+0.011跨度）计算，跨度单位为m。 标准永久荷载： 改性沥青防水层 1.004x0.35=0.351kN/m2 20厚1:2.5水泥砂浆找平层 1.004x 0.4=0.402kN/m2 100厚泡沫混凝土保温层 1.004x 0.6=0.602kN/m2 预应力混凝土大型屋面板（包括灌缝） 1.004x 1.4=1.406kN/m2 屋架和支撑自重为 0.120+0.011x24=0.384kN/m2 _____________________________ 共 3.145kN/m2 标准可变荷载： 屋面活荷载 0.7kN/m2 积灰荷载 0.75kN/m2 _____________________________ 共 1.45kN/m2 考虑以下三种荷载组合 ① 全跨永久荷载+全跨可变荷...
