航测技术设计书

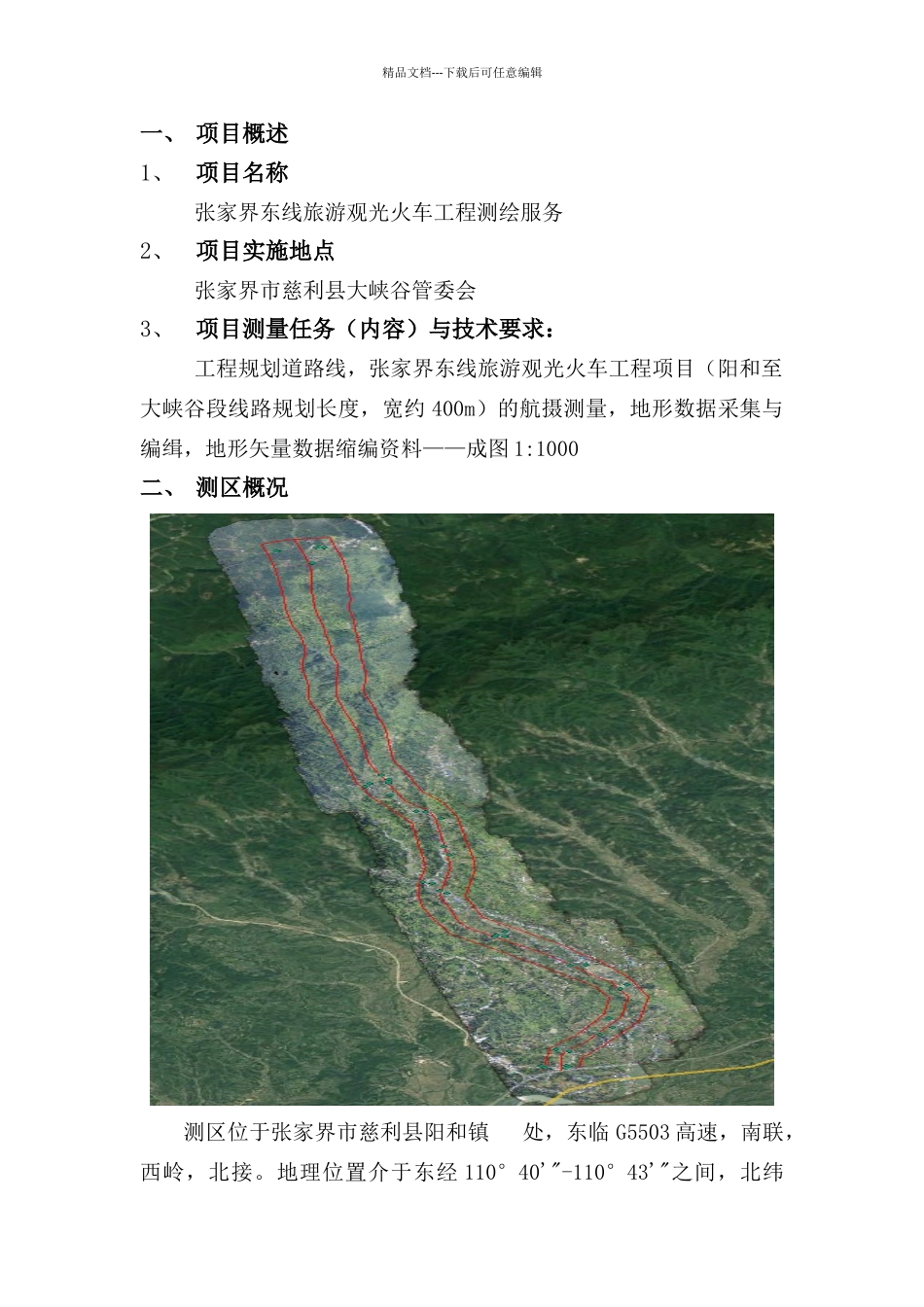

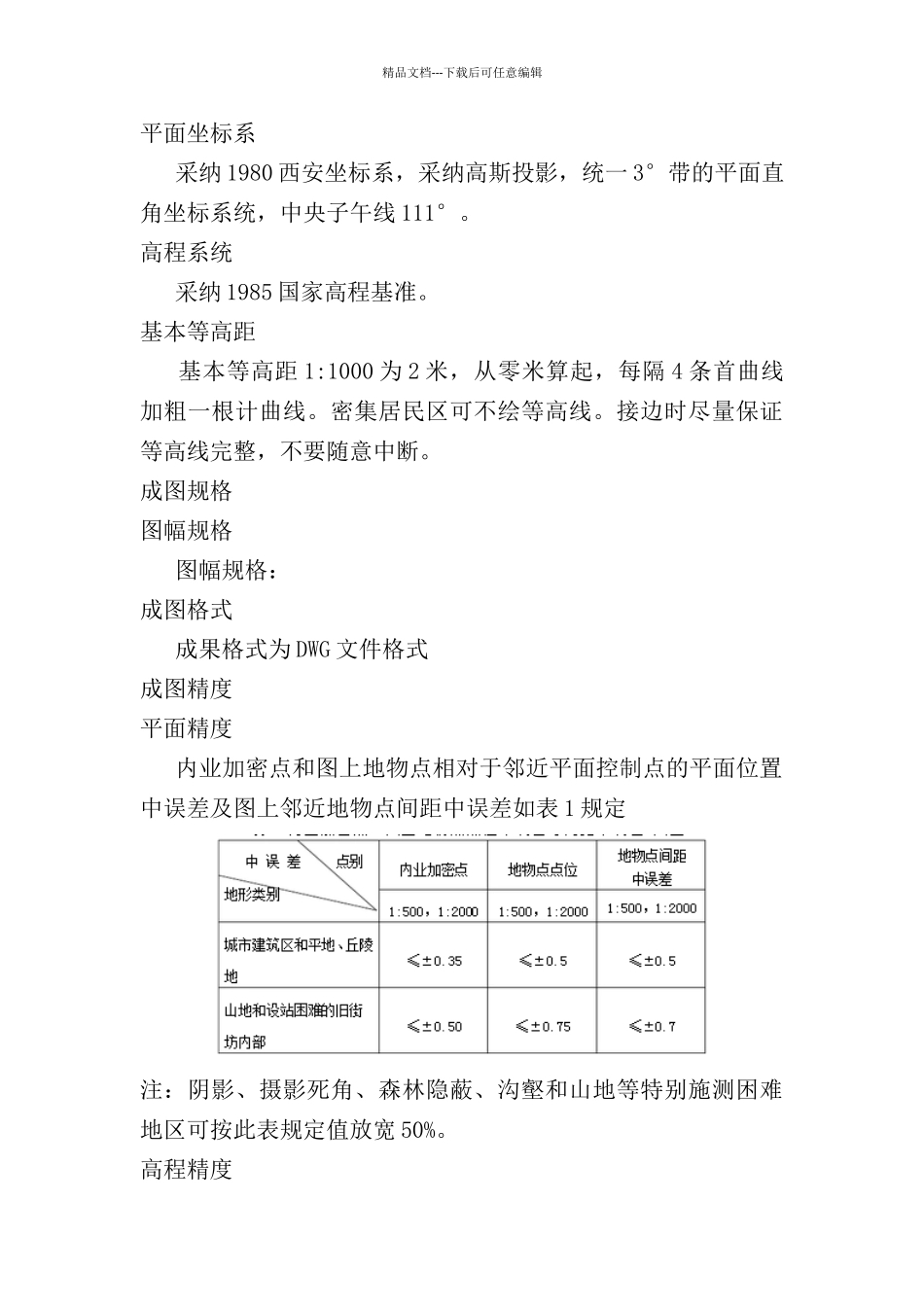

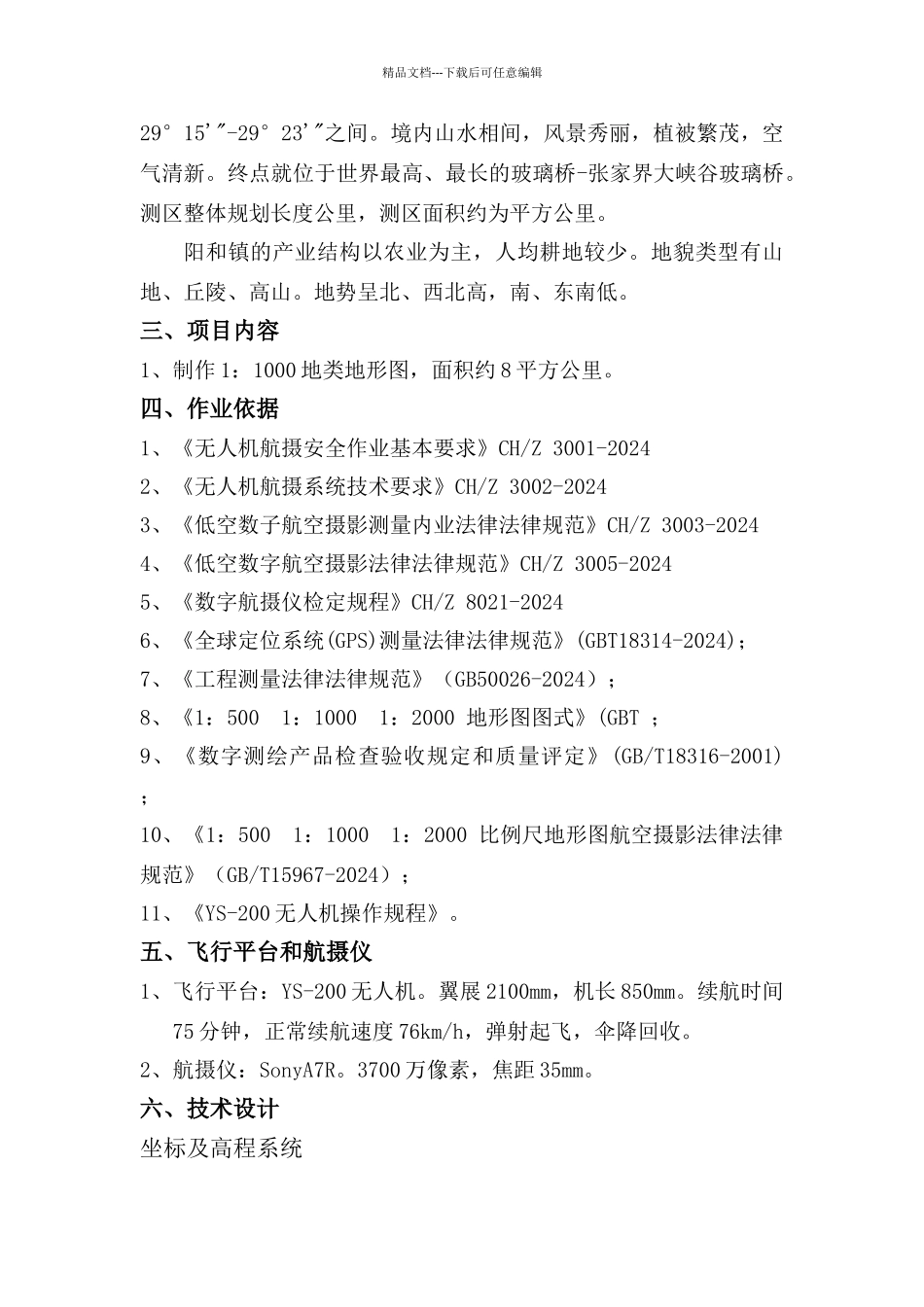

精品文档---下载后可任意编辑一、 项目概述1、项目名称张家界东线旅游观光火车工程测绘服务2、项目实施地点张家界市慈利县大峡谷管委会3、项目测量任务（内容）与技术要求：工程规划道路线，张家界东线旅游观光火车工程项目（阳和至大峡谷段线路规划长度，宽约 400m）的航摄测量，地形数据采集与编缉，地形矢量数据缩编资料——成图 1:1000二、 测区概况测区位于张家界市慈利县阳和镇 处，东临 G5503 高速，南联，西岭，北接。地理位置介于东经 110°40'"-110°43'"之间，北纬精品文档---下载后可任意编辑29°15'"-29°23'"之间。境内山水相间，风景秀丽，植被繁茂，空气清新。终点就位于世界最高、最长的玻璃桥-张家界大峡谷玻璃桥。测区整体规划长度公里，测区面积约为平方公里。阳和镇的产业结构以农业为主，人均耕地较少。地貌类型有山地、丘陵、高山。地势呈北、西北高，南、东南低。三、项目内容1、制作 1：1000 地类地形图，面积约 8 平方公里。四、作业依据1、《无人机航摄安全作业基本要求》CH/Z 3001-20242、《无人机航摄系统技术要求》CH/Z 3002-20243、《低空数子航空摄影测量内业法律法律规范》CH/Z 3003-20244、《低空数字航空摄影法律法律规范》CH/Z 3005-20245、《数字航摄仪检定规程》CH/Z 8021-20246、《全球定位系统(GPS)测量法律法律规范》(GBT18314-2024)；7、《工程测量法律法律规范》（GB50026-2024）；8、《1：500 1：1000 1：2000 地形图图式》(GBT ；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：500 1：1000 1：2000 比例尺地形图航空摄影法律法律规范》（GB/T15967-2024）；11、《YS-200 无人机操作规程》。五、飞行平台和航摄仪1、飞行平台：YS-200 无人机。翼展 2100mm，机长 850mm。续航时间75 分钟，正常续航速度 76km/h，弹射起飞，伞降回收。2、航摄仪：SonyA7R。3700 万像素，焦距 35mm。六、技术设计坐标及高程系统精品文档---下载后可任意编辑平面坐标系 采纳 1980 西安坐标系，采纳高斯投影，统一 3°带的平面直角坐标系统，中央子午线 111°。高程系统 采纳 1985 国家高程基准。基本等高距 基本等高距 1:1000 为 2 米，从零米算起，每隔 4 条首曲线加粗一根计曲线。密集居民区可不绘等高线。接边时尽量保证等高线完整，不要随意中断。成图规格图幅规格 图幅规格：成图格式 成果格式为 DWG 文件格式成图精度平面精度 内业...
