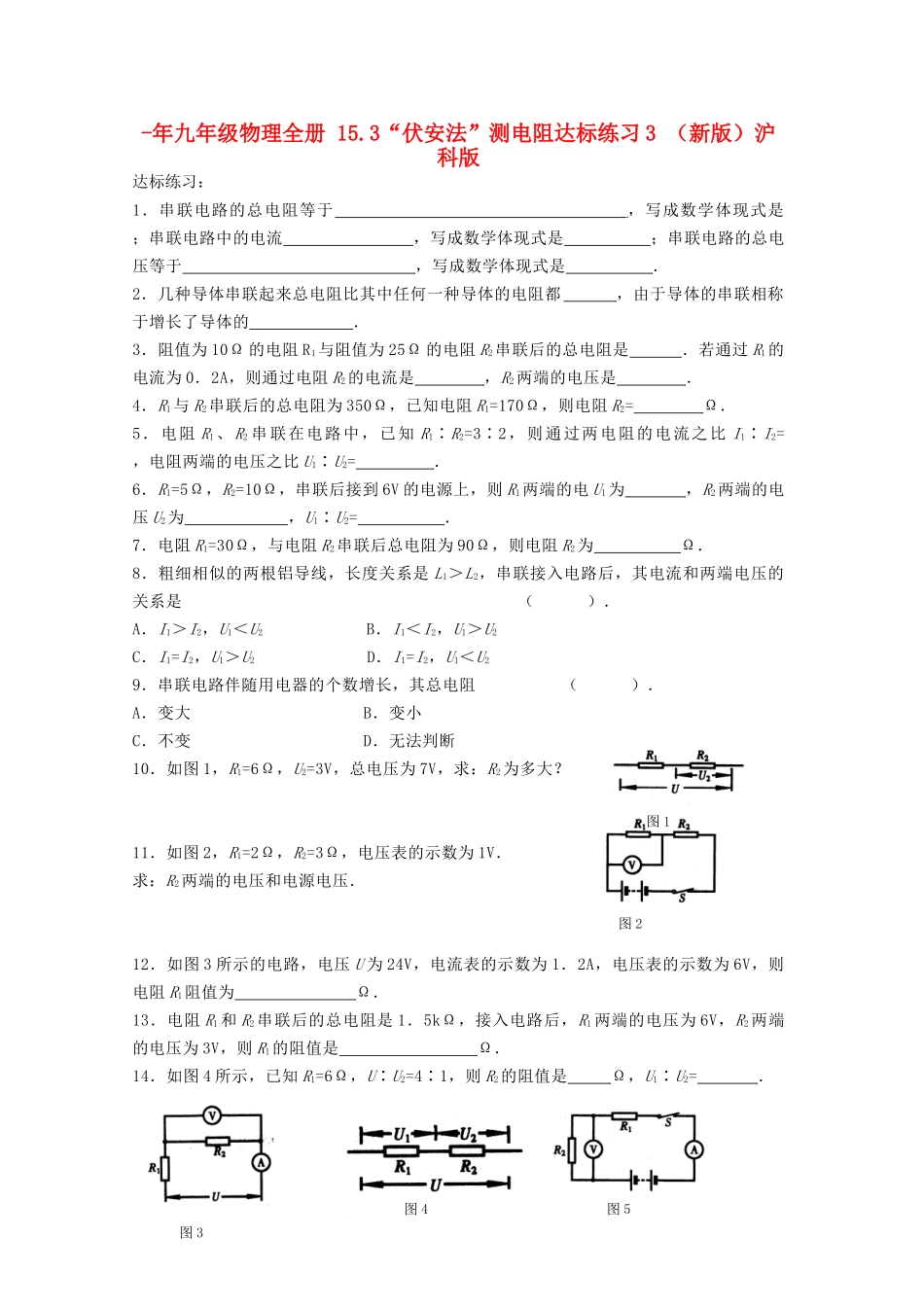

-年九年级物理全册 15.3“伏安法”测电阻达标练习 3 (新版)沪科版达标练习: 1.串联电路的总电阻等于 ,写成数学体现式是 ;串联电路中的电流 ,写成数学体现式是 ;串联电路的总电压等于 ,写成数学体现式是 .2.几种导体串联起来总电阻比其中任何一种导体的电阻都 ,由于导体的串联相称于增长了导体的 .3.阻值为 10Ω 的电阻 R1与阻值为 25Ω 的电阻 R2串联后的总电阻是 .若通过 R1的电流为 0.2A,则通过电阻 R2的电流是 ,R2两端的电压是 .4.R1与 R2串联后的总电阻为 350Ω,已知电阻 R1=170Ω,则电阻 R2= Ω.5.电阻 R1、R2 串联在电路中,已知 R1∶R2=3∶2,则通过两电阻的电流之比 I1∶I2= ,电阻两端的电压之比 U1∶U2= .6.R1=5Ω,R2=10Ω,串联后接到 6V 的电源上,则 R1两端的电 U1为 ,R2两端的电压 U2为 ,U1∶U2= .7.电阻 R1=30Ω,与电阻 R2串联后总电阻为 90Ω,则电阻 R2为 Ω.8.粗细相似的两根铝导线,长度关系是 L1>L2,串联接入电路后,其电流和两端电压的关系是 ( ).A.I1>I2,U1<U2 B.I1<I2,U1>U2 C.I1=I2,U1>U2 D.I1=I2,U1<U29.串联电路伴随用电器的个数增长,其总电阻 ( ).A.变大 B.变小C.不变 D.无法判断10.如图 1,R1=6Ω,U2=3V,总电压为 7V,求:R2为多大?11.如图 2,R1=2Ω,R2=3Ω,电压表的示数为 1V.求:R2两端的电压和电源电压.12.如图 3 所示的电路,电压 U 为 24V,电流表的示数为 1.2A,电压表的示数为 6V,则电阻 R1阻值为 Ω.13.电阻 R1 和 R2 串联后的总电阻是 1.5kΩ,接入电路后,R1 两端的电压为 6V,R2 两端的电压为 3V,则 R1的阻值是 Ω.14.如图 4 所示,已知 R1=6Ω,U∶U2=4∶1,则 R2的阻值是 Ω,U1∶U2= .图 2图 5图 3图 4图 115.如图 5 所示的电路,R1 的阻值为 10Ω,电流表的示数为 0.4A,电压表的示数为3.2V.求:R1两端的电压,R2的阻值及电源电压.16.如图 6,U1=6V,U=10V,通过 R1的电流是 0.4A,求:R1、R2的阻值.17.如图 7 所示的电路,电源电压为 20V,R1=25Ω,电流表的示数为 0.25A,求 R2 的阻值和电压表的示数.18、如图 7,R1=10Ω,R2 是阻值为 0~40Ω 的变阻器,电源电压为 12V.当 P 在 B 端时,电压表的示数多大?当 P 在 AB 中点时,电流表、电压表的示数各多大?第 9 课...
