电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

聚氨酯硬泡配方设计说明书

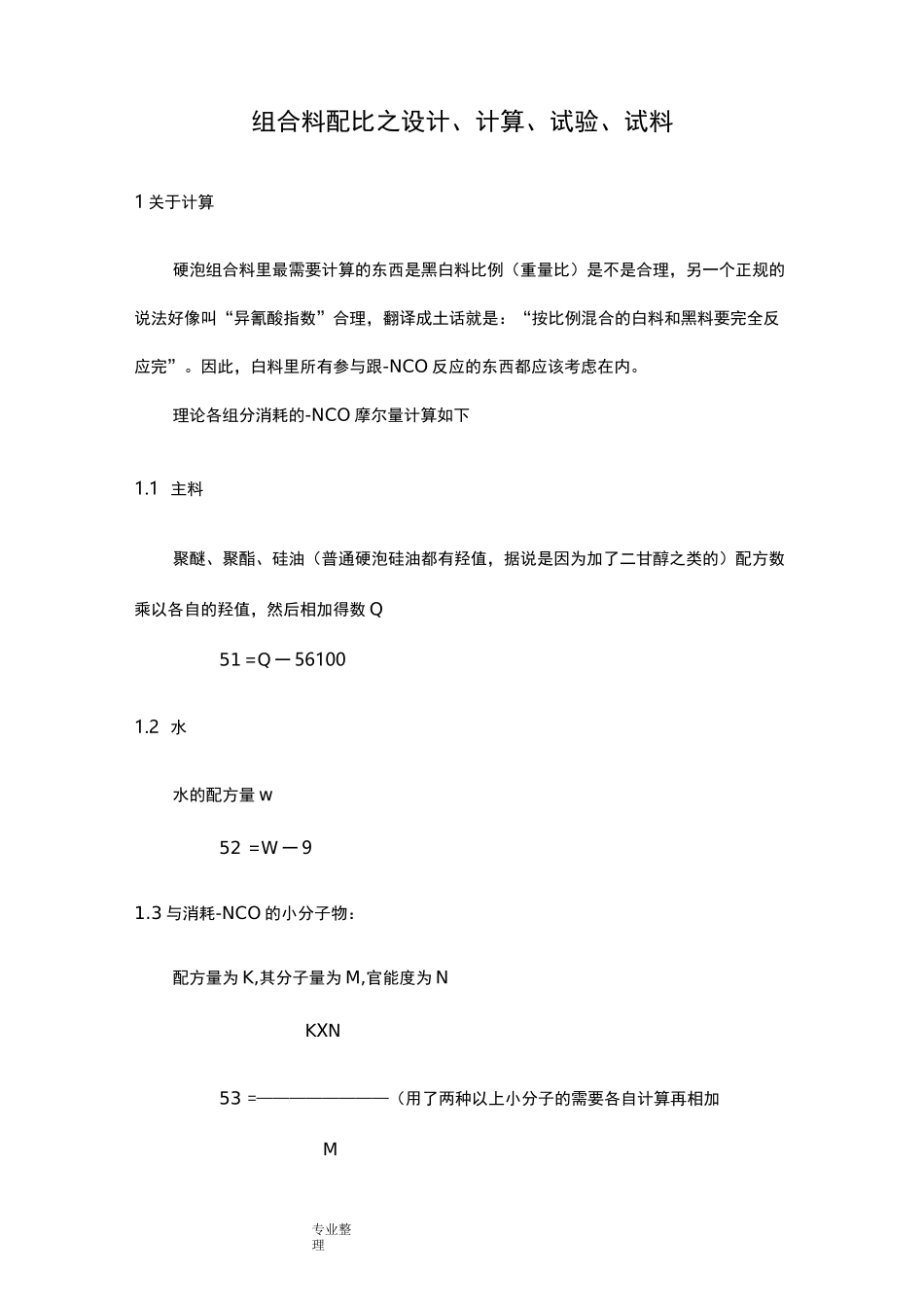

聚氨酯硬泡配方设计说明书_第1页
1/15

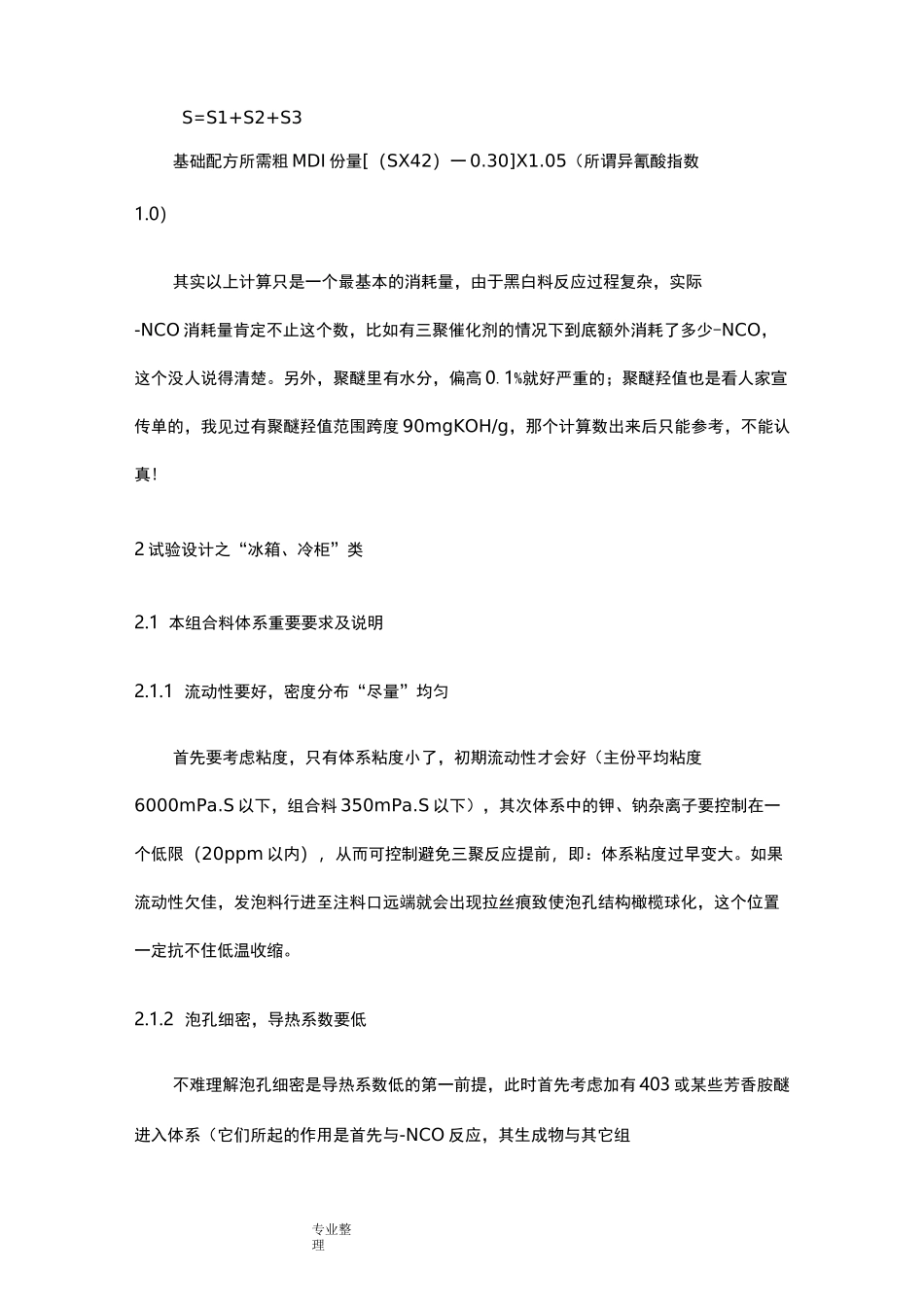

聚氨酯硬泡配方设计说明书_第2页
2/15

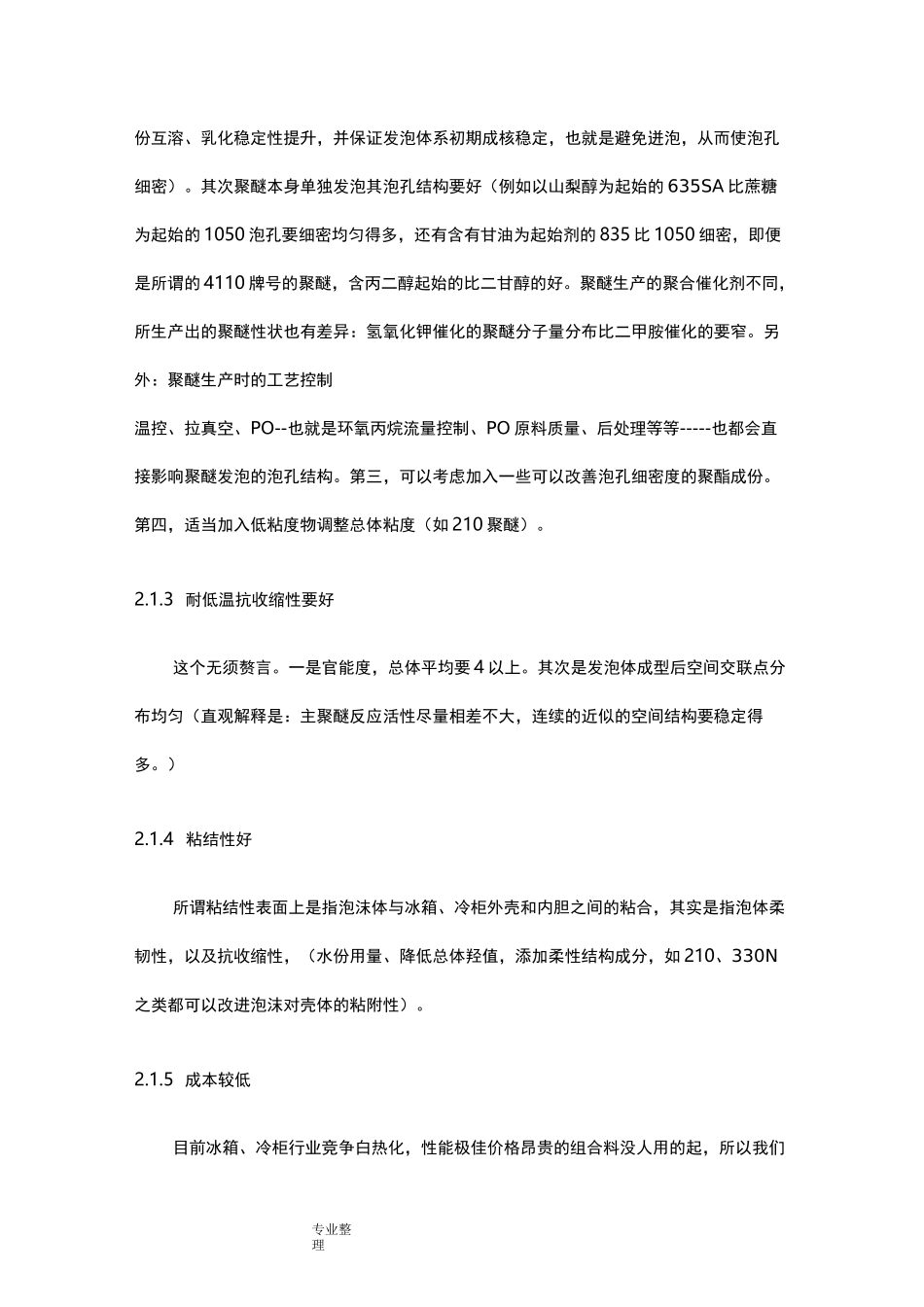

聚氨酯硬泡配方设计说明书_第3页
3/15
专业整理组合料配比之设计、计算、试验、试料1 关于计算硬泡组合料里最需要计算的东西是黑白料比例(重量比)是不是合理,另一个正规的说法好像叫“异氰酸指数”合理,翻译成土话就是:“按比例混合的白料和黑料要完全反应完”。因此,白料里所有参与跟-NCO 反应的东西都应该考虑在内。理论各组分消耗的-NCO 摩尔量计算如下1.1 主料聚醚、聚酯、硅油(普通硬泡硅油都有羟值,据说是因为加了二甘醇之类的)配方数乘以各自的羟值,然后相加得数 Q51=Q 一 561001.2 水水的配方量 w52 =W 一 91.3 与消耗-NCO 的小分子物:配方量为 K,其分子量为 M,官能度为 NKXN53 =————————(用了两种以上小分子的需要各自计算再相加M专业整理S=S1+S2+S3基础配方所需粗 MDI 份量[(SX42)一 0.30]X1.05(所谓异氰酸指数1.0)其实以上计算只是一个最基本的消耗量,由于黑白料反应过程复杂,实际-NCO 消耗量肯定不止这个数,比如有三聚催化剂的情况下到底额外消耗了多少-NCO,这个没人说得清楚。另外,聚醚里有水分,偏高 0.1%就好严重的;聚醚羟值也是看人家宣传单的,我见过有聚醚羟值范围跨度 90mgKOH/g,那个计算数出来后只能参考,不能认真!2 试验设计之“冰箱、冷柜”类2.1 本组合料体系重要要求及说明2.1.1 流动性要好,密度分布“尽量”均匀首先要考虑粘度,只有体系粘度小了,初期流动性才会好(主份平均粘度6000mPa.S 以下,组合料 350mPa.S 以下),其次体系中的钾、钠杂离子要控制在一个低限(20ppm 以内),从而可控制避免三聚反应提前,即:体系粘度过早变大。如果流动性欠佳,发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化,这个位置一定抗不住低温收缩。2.1.2 泡孔细密,导热系数要低不难理解泡孔细密是导热系数低的第一前提,此时首先考虑加有 403 或某些芳香胺醚进入体系(它们所起的作用是首先与-NCO 反应,其生成物与其它组专业整理份互溶、乳化稳定性提升,并保证发泡体系初期成核稳定,也就是避免迸泡,从而使泡孔细密)。其次聚醚本身单独发泡其泡孔结构要好(例如以山梨醇为起始的 635SA 比蔗糖为起始的 1050 泡孔要细密均匀得多,还有含有甘油为起始剂的 835 比 1050 细密,即便是所谓的 4110 牌号的聚醚,含丙二醇起始的比二甘醇的好。聚醚生产的聚合催化剂不同,所生产出的聚醚性状也有差异:氢氧化钾催化的聚醚分子量分布比二甲胺催化的要窄。另外:聚醚生产时的工艺控...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

聚氨酯硬泡配方设计说明书

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
