楼宇亮化主要施工方法及技术措施

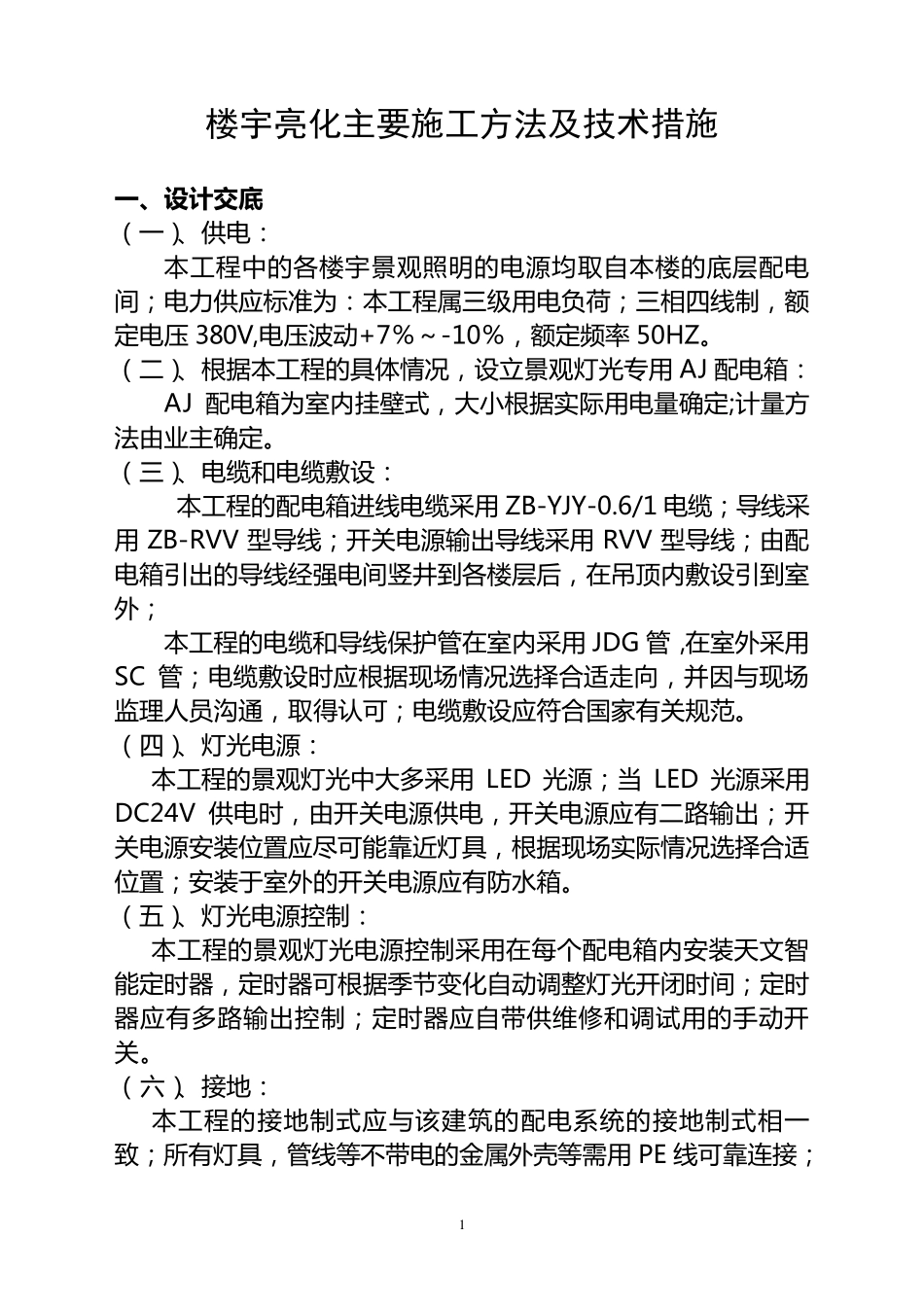

楼宇亮化主要施工方法及技术措施_第1页
1/13

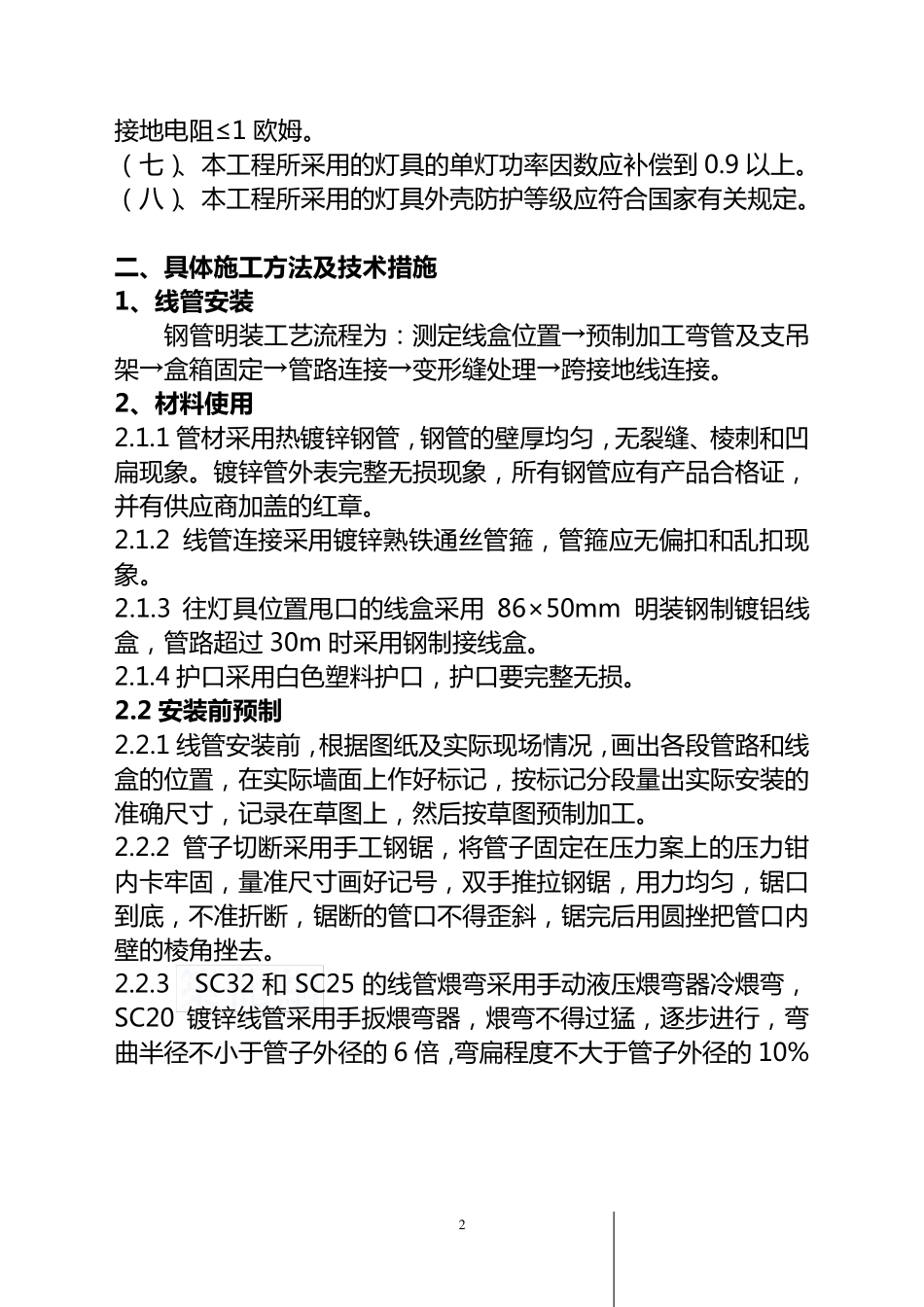

楼宇亮化主要施工方法及技术措施_第2页
2/13
楼宇亮化主要施工方法及技术措施_第3页
3/13
1 楼宇亮化主要施工方法及技术措施 一 、设计交底 ( 一 )、供电: 本工程中的各楼宇景观照明的电源均取自本楼的底层配电间;电力供应标准为:本工程属三级用电负荷;三相四线制,额定电压 380V,电压波动+7%~-10%,额定频率 50HZ。 ( 二)、根据本工程的具体情况,设立景观灯光专用 AJ 配电箱: AJ 配电箱为室内挂壁式,大小根据实际用电量确定;计量方法由业主确定。 ( 三)、电缆和电缆敷设: 本工程的配电箱进线电缆采用 ZB-YJY-0.6/1 电缆;导线采用 ZB-RVV 型导线;开关电源输出导线采用 RVV 型导线;由配电箱引出的导线经强电间竖井到各楼层后,在吊顶内敷设引到室外; 本工程的电缆和导线保护管在室内采用 JDG 管,在室外采用SC 管;电缆敷设时应根据现场情况选择合适走向,并因与现场监理人员沟通,取得认 可 ;电缆敷设应符 合国 家 有 关规 范 。 ( 四)、灯光电源: 本工程的景观灯光中大多 采用 LED 光源;当LED 光源采用DC24V 供电时,由开关电源供电,开关电源应有 二路 输出;开关电源安 装 位 置 应尽 可 能 靠 近 灯具,根据现场实际情况选择合适位 置 ;安 装 于 室外的开关电源应有 防 水 箱。 ( 五 )、灯光电源控 制: 本工程的景观灯光电源控 制采用在每 个 配电箱内安 装 天 文 智能 定时器 ,定时器 可 根据季 节 变 化 自动调 整 灯光开闭 时间;定时器 应有 多 路 输出控 制;定时器 应自带 供维 修 和调 试 用的手 动开关。 ( 六 )、接 地 : 本工程的接 地 制式应与该 建 筑 的配电系 统 的接 地 制式相一致 ;所 有 灯具,管线等 不 带 电的金 属外壳 等 需 用 PE 线可 靠 连 接 ; 2 接 地 电 阻 ≤1 欧 姆 。 ( 七 )、本 工 程 所 采 用 的 灯 具 的 单 灯 功 率 因 数 应 补 偿 到 0.9 以 上 。 ( 八 )、本 工 程 所 采 用 的 灯 具 外 壳 防 护 等 级 应 符 合 国 家 有 关 规 定 。 二 、具体施工方法及技术措施 1、线管安装 钢 管 明 装 工 艺 流 程 为 : 测 定 线 盒 位 置 →预 制 加 工 弯 管 及 支 吊架 →盒 箱 固 定 →管 路 连 接 →变 形 缝 处 理 →跨 接 地 线 连 接 。 2、材料使用 2.1.1 管 材 采 用 热 镀 锌 钢 ...
