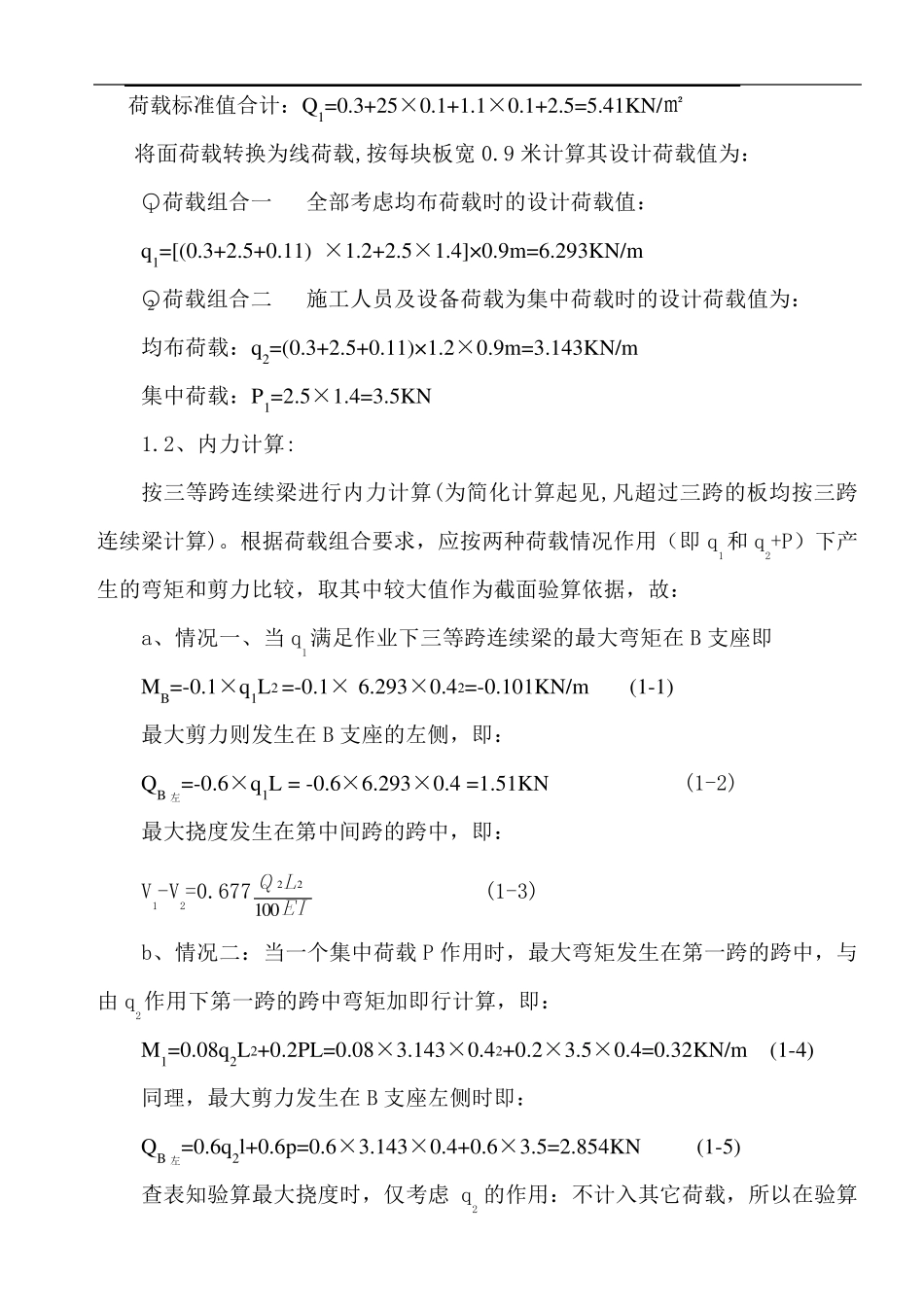

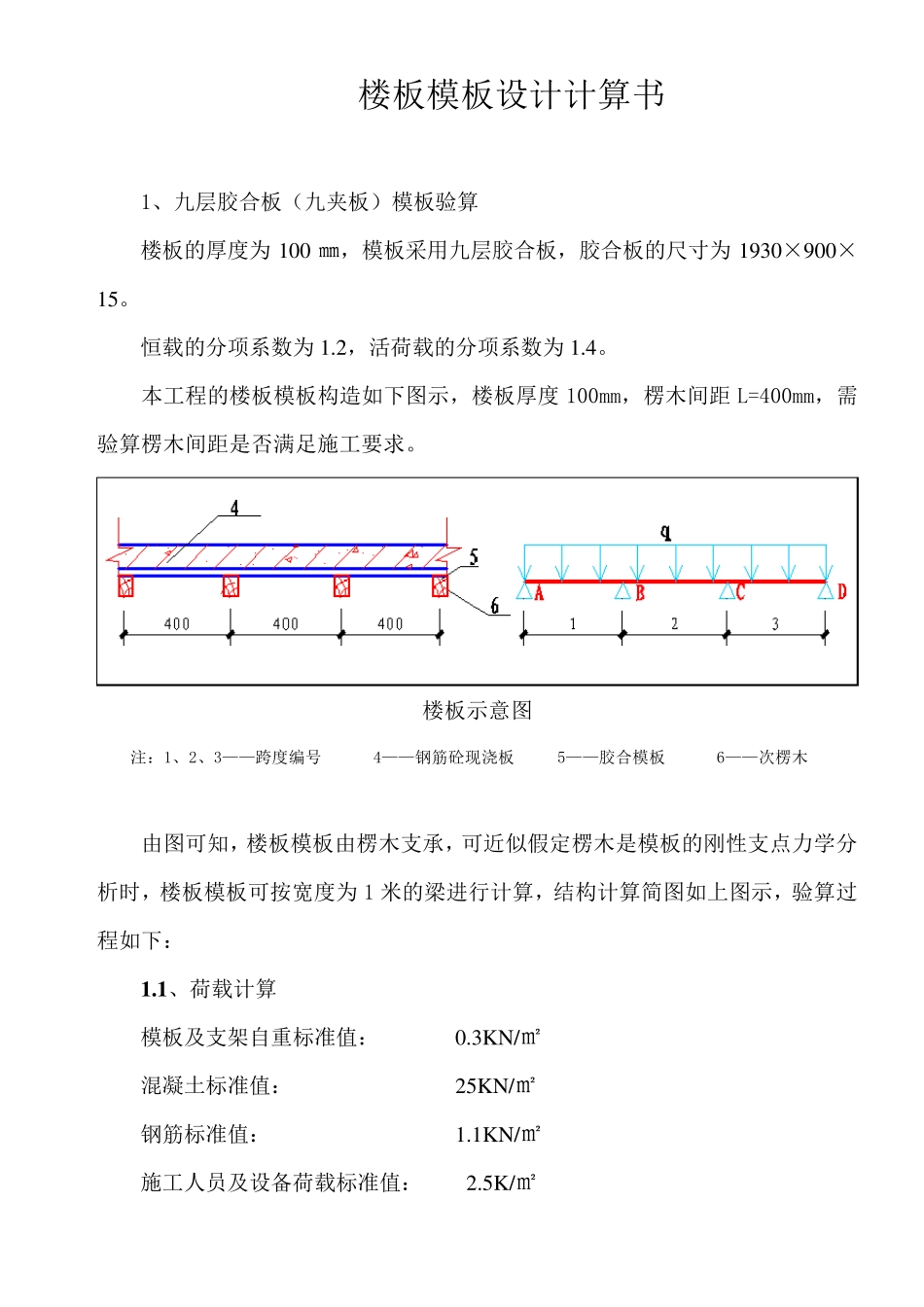

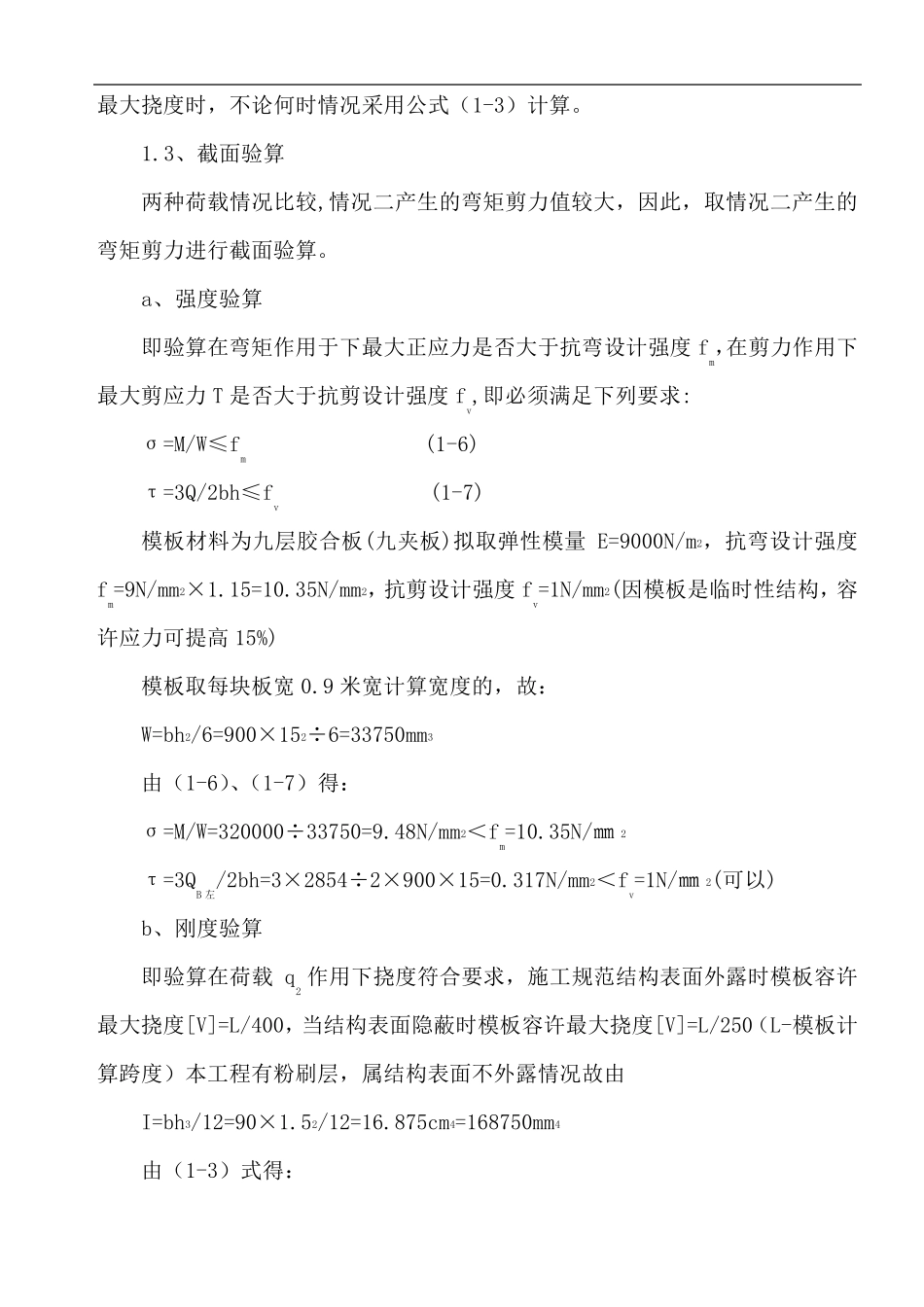

楼板模板设计计算书 1、九层胶合板(九夹板)模板验算 楼板的厚度为100 ㎜,模板采用九层胶合板,胶合板的尺寸为1930×900×15。 恒载的分项系数为1.2,活荷载的分项系数为1.4。 本工程的楼板模板构造如下图示,楼板厚度100mm,楞木间距 L=400mm,需验算楞木间距是否满足施工要求。 楼板示意图 注:1、2、3——跨度编号 4——钢筋砼现浇板 5——胶合模板 6——次楞木 由图可知,楼板模板由楞木支承,可近似假定楞木是模板的刚性支点力学分析时,楼板模板可按宽度为1 米的梁进行计算,结构计算简图如上图示,验算过程如下: 1 .1 、荷载计算 模板及支架自重标准值: 0.3K N /㎡ 混凝土标准值: 25K N /㎡ 钢筋标准值: 1.1K N /㎡ 施工人员及设备荷载标准值: 2.5K /㎡ 荷载标准值合计:Q1=0.3+25×0.1+1.1×0.1+2.5=5.41KN/㎡ 将面荷载转换为线荷载,按每块板宽 0.9 米计算其设计荷载值为: ○1 荷载组合一 全部考虑均布荷载时的设计荷载值: q1=[(0.3+2.5+0.11) ×1.2+2.5×1.4]×0.9m=6.293KN/m ○2 荷载组合二 施工人员及设备荷载为集中荷载时的设计荷载值为: 均布荷载:q2=(0.3+2.5+0.11)×1.2×0.9m=3.143KN/m 集中荷载:P1=2.5×1.4=3.5KN 1.2、内力计算: 按三等跨连续梁进行内力计算(为简化计算起见,凡超过三跨的板均按三跨连续梁计算)。根据荷载组合要求,应按两种荷载情况作用(即 q1和 q2+P)下产生的弯矩和剪力比较,取其中较大值作为截面验算依据,故: a、情况一、当 q1满足作业下三等跨连续梁的最大弯矩在 B 支座即 MB=-0.1×q1L2 =-0.1× 6.293×0.42=-0.101KN/m (1-1) 最大剪力则发生在 B 支座的左侧,即: QB 左=-0.6×q1L = -0.6×6.293×0.4 =1.51KN (1-2) 最大挠度发生在第中间跨的跨中,即: V1-V2=0.677EILQ10022 (1-3) b、情况二:当一个集中荷载P 作用时,最大弯矩发生在第一跨的跨中,与由 q2作用下第一跨的跨中弯矩加即行计算,即: M1=0.08q2L2+0.2PL=0.08×3.143×0.42+0.2×3.5×0.4=0.32KN/m (1-4) 同理,最大剪力发生在 B 支座左侧时即: QB 左=0.6q2l+0.6p=0.6×3.143×0.4+0.6×3.5=2.854KN (1-5) 查表知验算最大挠度时,仅考虑 q2 的作用:不计入其它荷载,所以在验算 最大挠度时,不论何时情况采用公式(1-3)计算。 1.3、截面验算 两种荷载情况比较,情况二产生的弯矩剪力值较大,因此,取情况二产生的弯矩剪力进行截...
