楼梯建筑构造

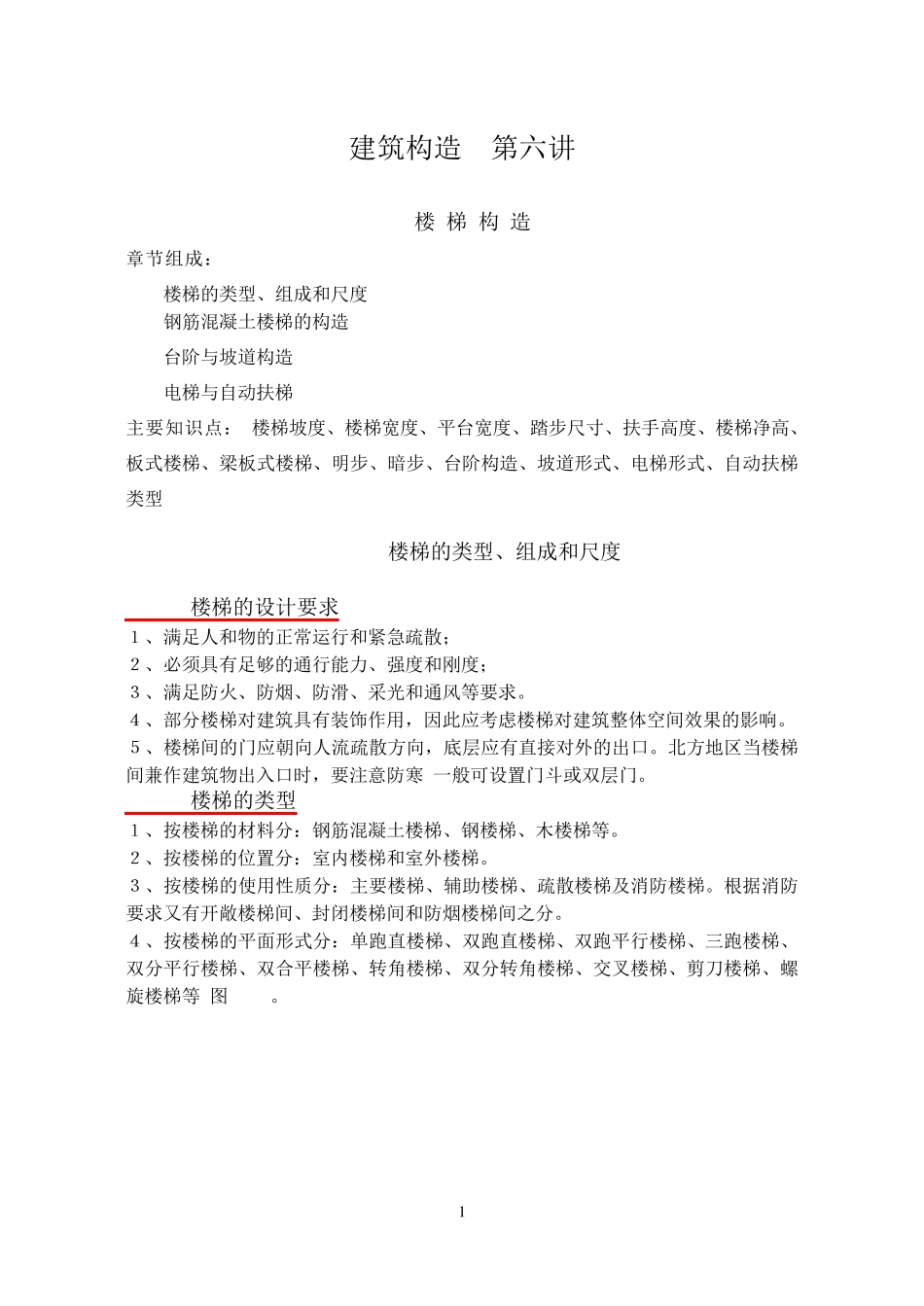

楼梯建筑构造_第1页
1/11

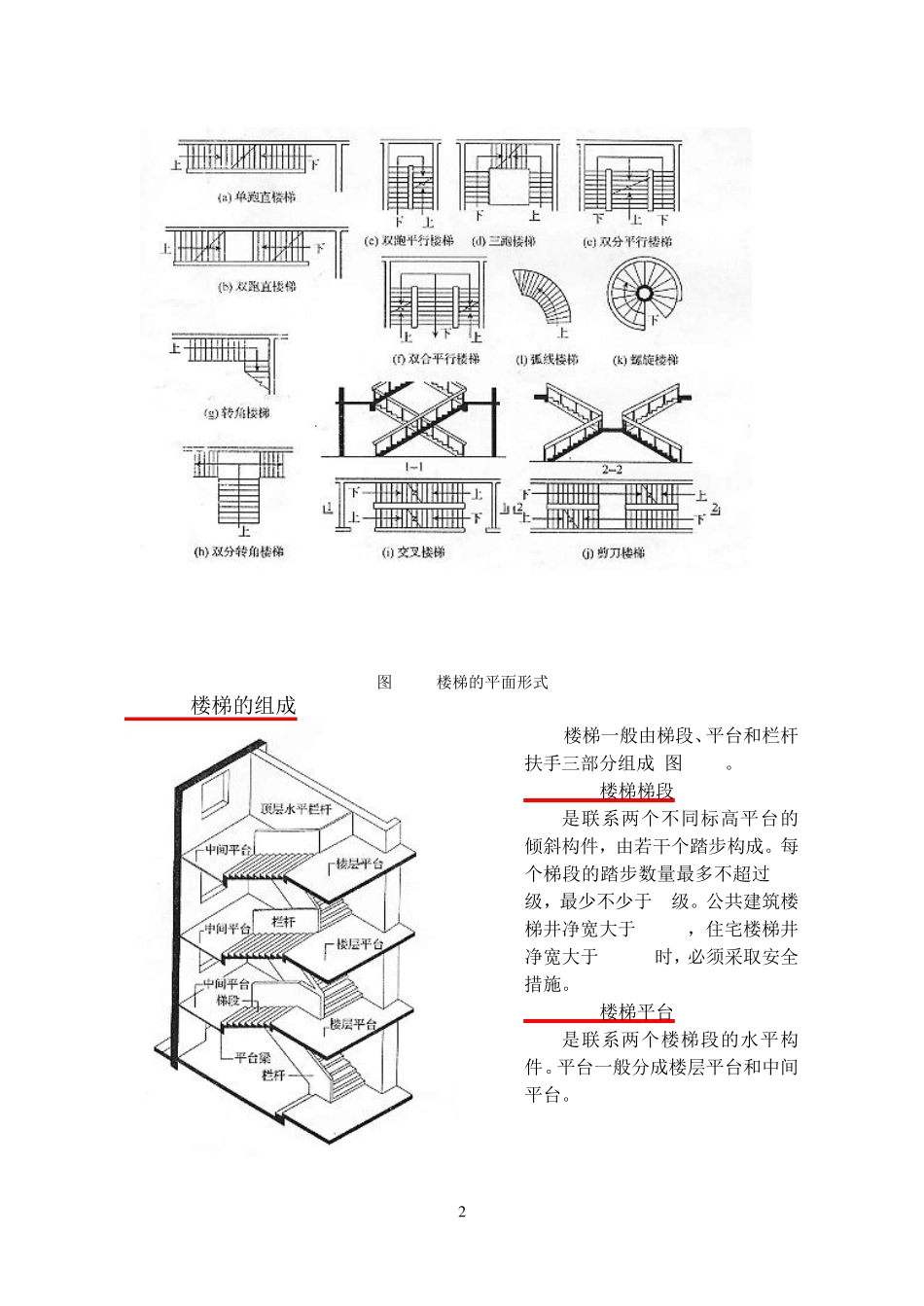

楼梯建筑构造_第2页
2/11
楼梯建筑构造_第3页
3/11
1 建筑构造 第六讲 7 楼 梯 构 造 章节组成: 7.1 楼梯的类型、组成和尺度 7.2 钢筋混凝土楼梯的构造 7.3 台阶与坡道构造 7.4 电梯与自动扶梯 主要知识点: 楼梯坡度、楼梯宽度、平台宽度、踏步尺寸、扶手高度、楼梯净高、板式楼梯、梁板式楼梯、明步、暗步、台阶构造、坡道形式、电梯形式、自动扶梯类型 7.1 楼梯的类型、组成和尺度 7.1.1 楼梯的设计要求 1、满足人和物的正常运行和紧急疏散; 2、必须具有足够的通行能力、强度和刚度; 3、满足防火、防烟、防滑、采光和通风等要求。 4、部分楼梯对建筑具有装饰作用,因此应考虑楼梯对建筑整体空间效果的影响。 5、楼梯间的门应朝向人流疏散方向,底层应有直接对外的出口。北方地区当楼梯间兼作建筑物出入口时,要注意防寒,一般可设置门斗或双层门。 7.1.2 楼梯的类型 1、按楼梯的材料分:钢筋混凝土楼梯、钢楼梯、木楼梯等。 2、按楼梯的位置分:室内楼梯和室外楼梯。 3、按楼梯的使用性质分:主要楼梯、辅助楼梯、疏散楼梯及消防楼梯。根据消防要求又有开敞楼梯间、封闭楼梯间和防烟楼梯间之分。 4、按楼梯的平面形式分:单跑直楼梯、双跑直楼梯、双跑平行楼梯、三跑楼梯、双分平行楼梯、双合平楼梯、转角楼梯、双分转角楼梯、交叉楼梯、剪刀楼梯、螺旋楼梯等(图 7-2)。 2 图7-2 楼梯的平面形式 7.1.3 楼梯的组成 楼梯一般由梯段、平台和栏杆扶手三部分组成(图7-3)。 7.1.3.1 楼梯梯段 是联系两个不同标高平台的倾斜构件,由若干个踏步构成。每个梯段的踏步数量最多不超过 18级,最少不少于 3级。公共建筑楼梯井净宽大于 200mm,住宅楼梯井净宽大于 110mm时,必须采取安全措施。 7.1.3.2 楼梯平台 是联系两个楼梯段的水平构件。平台一般分成楼层平台和中间平台。 图7-3 楼梯的组成 3 7.1.3.3 栏杆和扶手 为了确保使用安全,应在楼梯段的临空边缘设置栏杆或栏板。栏杆、栏板上部供人们用手扶持的连续斜向配件称为扶手。 7.1.4 楼梯的尺度 7.1.4.1 楼梯的坡度及踏步尺寸 如图7-4所示,楼梯坡度范围在25°~4 5 º之 间 , 普 通 楼梯的坡度不 宜 超 过 38 º,30 º是 楼梯的适 宜 坡度。 楼梯的坡度决 定 了踏步的高 宽 比 ,在设计 中 常使用如下 经 验 公 式 : 2h+b=600~620mm 式 中 : h— — 踏步高 度; b— — 踏步宽 度; 600~620mm— — 人的平 均 步距 。 ...
