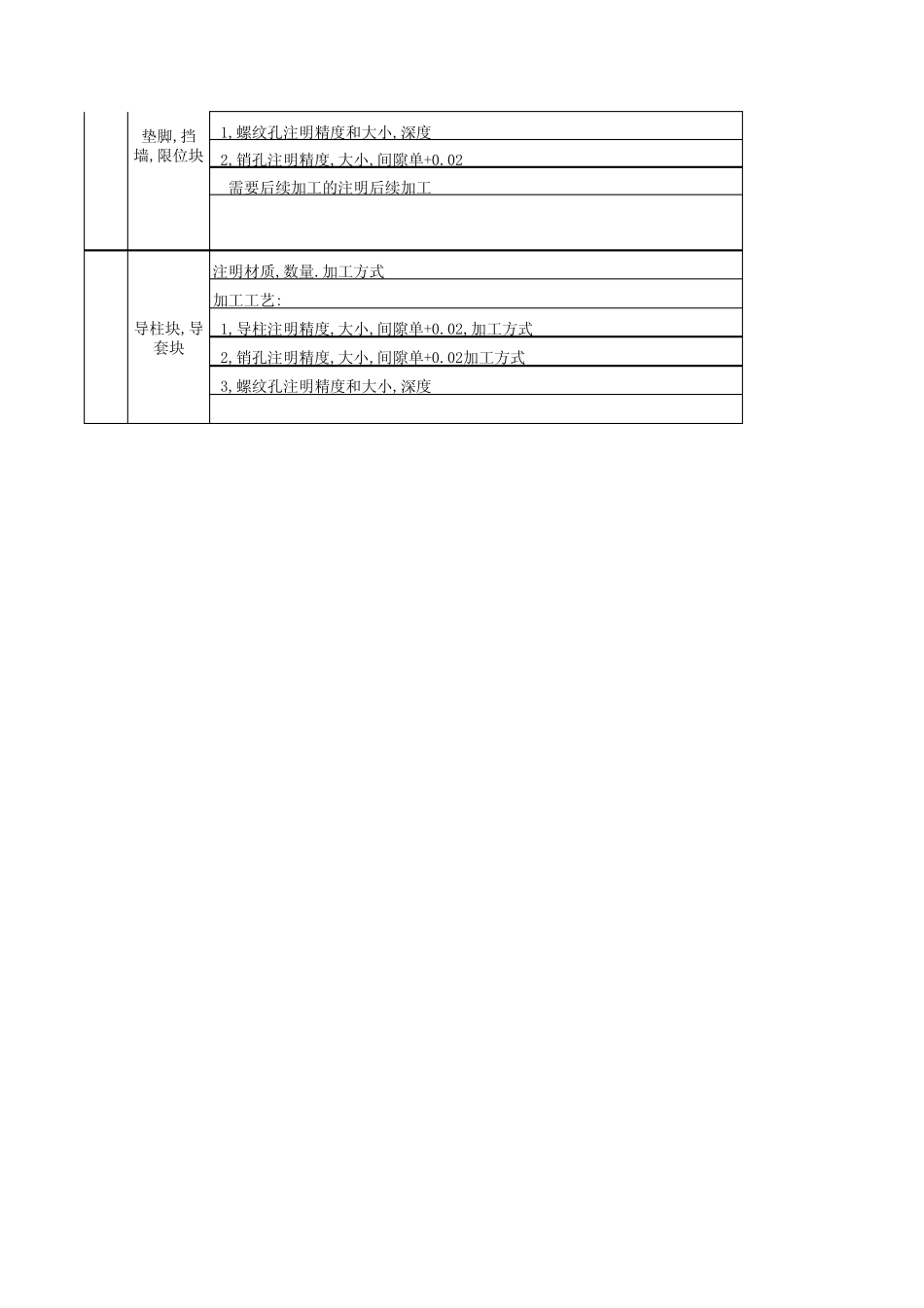

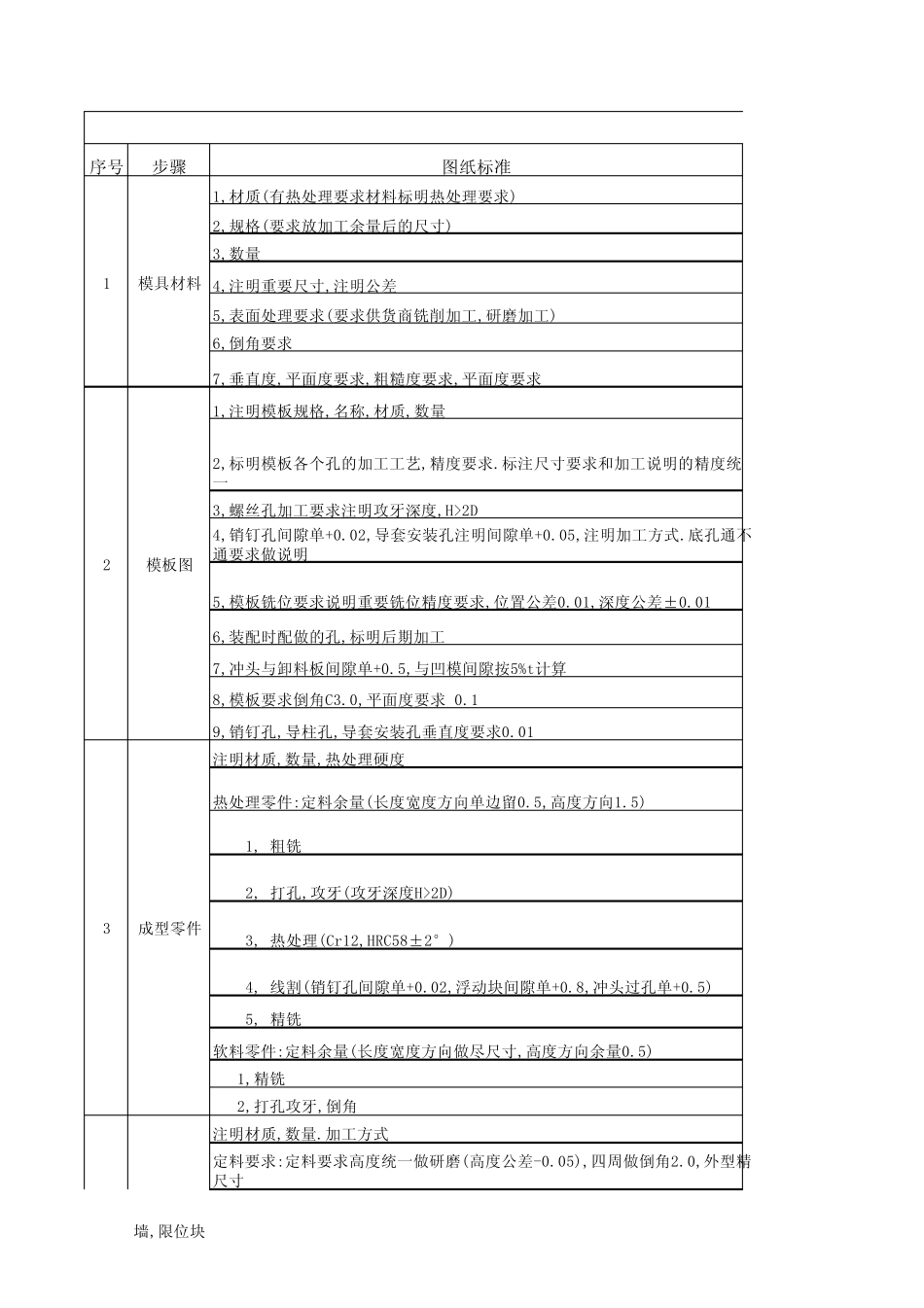

序号步骤图纸标准1,材质(有热处理要求材料标明热处理要求)2,规格(要求放加工余量后的尺寸)3,数量4,注明重要尺寸,注明公差5,表面处理要求(要求供货商铣削加工,研磨加工)6,倒角要求7,垂直度,平面度要求,粗糙度要求,平面度要求1,注明模板规格,名称,材质,数量2,标明模板各个孔的加工工艺,精度要求.标注尺寸要求和加工说明的精度统一3,螺丝孔加工要求注明攻牙深度,H>2D4,销钉孔间隙单+0.02,导套安装孔注明间隙单+0.05,注明加工方式.底孔通不通要求做说明5,模板铣位要求说明重要铣位精度要求,位置公差0.01,深度公差±0.016,装配时配做的孔,标明后期加工7,冲头与卸料板间隙单+0.5,与凹模间隙按5%t计算8,模板要求倒角C3.0,平面度要求 0.19,销钉孔,导柱孔,导套安装孔垂直度要求0.01注明材质,数量,热处理硬度热处理零件:定料余量(长度宽度方向单边留0.5,高度方向1.5) 1, 粗铣 2, 打孔,攻牙(攻牙深度H>2D) 3, 热处理(Cr12,HRC58±2°) 4, 线割(销钉孔间隙单+0.02,浮动块间隙单+0.8,冲头过孔单+0.5) 5, 精铣软料零件:定料余量(长度宽度方向做尽尺寸,高度方向余量0.5) 1,精铣 2,打孔攻牙,倒角注明材质,数量.加工方式定料要求:定料要求高度统一做研磨(高度公差-0.05),四周做倒角2.0,外型精尺寸模具材料1模板图23成型零件墙,限位块 1,螺纹孔注明精度和大小,深度 2,销孔注明精度,大小,间隙单+0.02 需要后续加工的注明后续加工注明材质,数量.加工方式加工工艺: 1,导柱注明精度,大小,间隙单+0.02,加工方式 2,销孔注明精度,大小,间隙单+0.02加工方式 3,螺纹孔注明精度和大小,深度导柱块,导套块54垫脚,挡墙,限位块加 工 工 艺 要 求按 图 纸 要 求 规 格 尺 寸 加 工重 要 尺 寸 加 工 要 求 依 据 图 纸 公 差重 要 尺 寸 研 磨 ,不 重 要 的 做 铣 加 工倒 角研 磨 垂 直 度 ,平 行 度 按 图 纸 尺 寸 选 择 毛 坯 料 ,依 以 下 工 艺 流 程 加 工 :1,模 板 点 窝 须 在 加 工 中 心 上 完 成 ,同 时 完 成 粗 铣 .不 需 要 热 处 理 的 模 板 直接 完 成 精 铣 (加 工 时 模 板 必 须 做 基 准 角 标 记 ,基 准 角 必 须 和 2D图 纸 基 准 角相 对 应 ).具 体 加 工 方 式 与 加 工 精 度 依 2D图 纸 为 准 .2,模 板 攻 牙 深 度 大 于 图 纸 所 标 尺 寸 ,螺 丝 沉 头 深...
