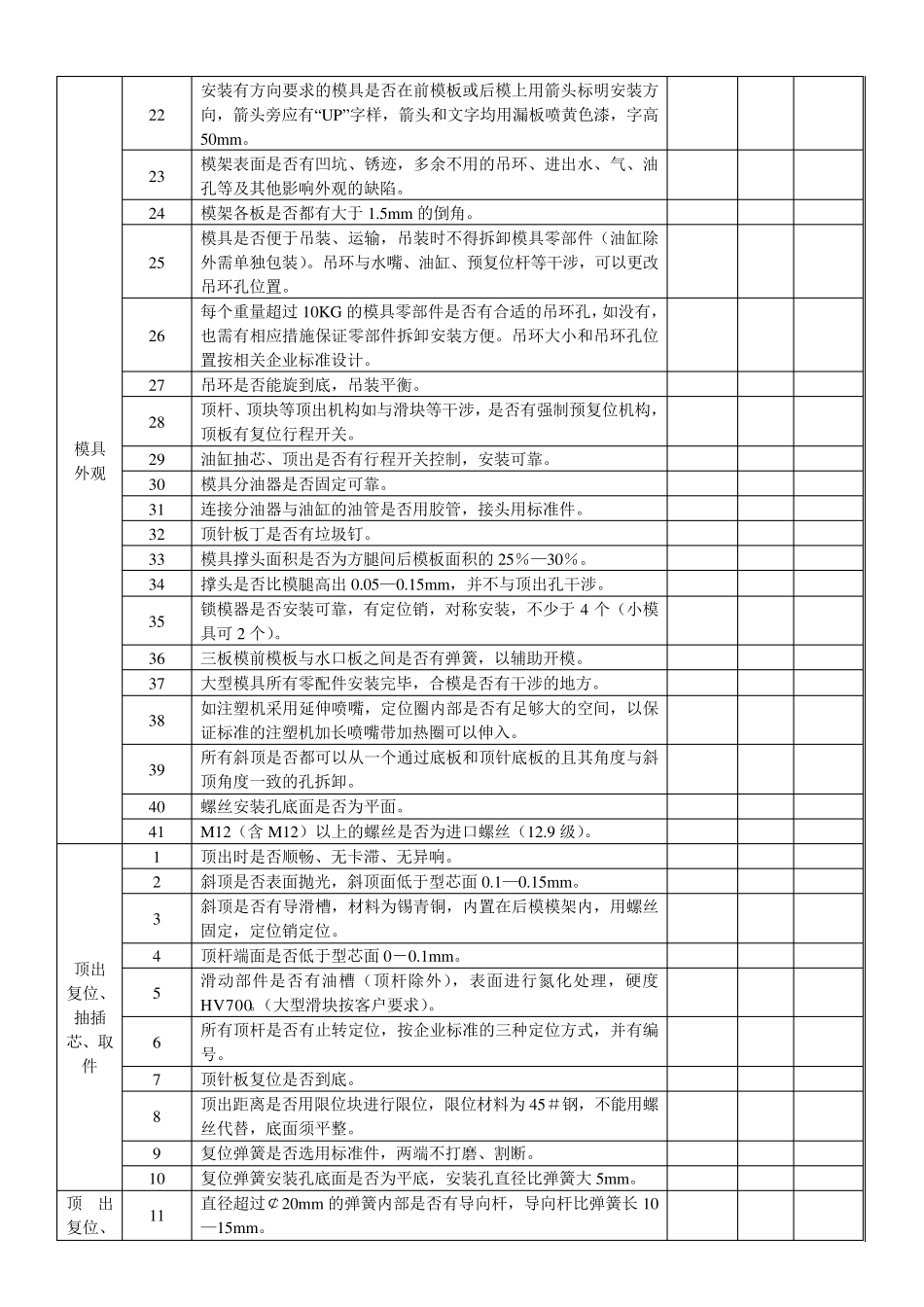

模 具 验 收 单 产 品 名 称 及 型 号 ： 模 具 编 号 ： 检 查 项 目 序 号 标 准 合 格 可 接 受 不 可 接 受 模 具 外 观 1 铭 牌 内 容 是 否 打 印 模 具 编 号 、 模 具 重 量 （ KG）、 模 具 外 形 尺 寸（ mm）， 字 符 均 用 1/8 英 寸 的 字 码 打 上 ， 字 符 清 晰 、 排 列 整 齐 。 2 铭 牌 是 否 固 定 在 模 腿 上 靠 近 后 模 板 和 基 准 角 的 地 方 （ 离 两 边 各 有15mm 的 距 离 ）， 用 四 个 柳 钉 固 定 ， 固 定 可 靠 ， 不 易 剥 落 。 3 冷 却 水 嘴 是 否 用 塑 料 块 插 水 嘴 ， ￠ 10 管 ， 规 格 可 为G1/8″ 、G1/4″ 、 G3/8″ 。 如 合 同 有 特 殊 要 求 ， 按 合 同 。 4 冷 却 水 嘴 是 否 伸 出 模 架 表 面 ， 水 嘴 头 部 凹 进 外 表 面 不 超 过 3mm。 5 冷 却 水 嘴 避 空 孔 直 径 是 否 为 ￠ 25、 ￠ 30、 ￠ 35mm 三 种 规 格 ， 孔外 沿 有 倒 角 ， 倒 角 大 于1.5×45， 倒 角 一致。 6 冷 却 水 嘴 是 否 有 进 出 标 记， 进 水 为IN， 出 水 为OUT， IN、 OUT后 加顺序 号 ， 如 IN1、 OUT1。 7 标 识英 文字 符 和 数字 是 否 大 写（ 5/6″ ）， 位置在 水 嘴 正下方 10mm处， 字 迹清 晰 、 美观 、 整 齐 、 间距 均 匀。 8 进 出 油嘴 、 进 出 气嘴 是 否 同 冷 却 水 嘴 ， 并在 IN、 OUT 前空 一个 字符 加G（ 气）、 O（ 油）。 9 模 具 安装方 向上 的 上 下侧开设水 嘴 ， 是 否 内 置， 并开导流槽 或 下方 有 支 撑 柱 加以 保 护 。 10 无 法 内 置的 油嘴 或 水 嘴 下方 是 否 有 支 撑 柱 加以 保 护 。 11 模 架 上 各 模 板 是 否 有 基 准 角 符 号 ，大 写英 文DATUM,字 高 5/16″ ，位置在 离 边 10mm 处， 字 迹清 晰 、 美观 、 整 齐 、 间距 均 匀。 12 各 模 板 是 否 有 零 件 编 号 ， 编 号 在 基 准 角 符 号 正下方 离 底 面10mm处， 要 求 同 11 号 。 13 模 具 配 件 是 否...
