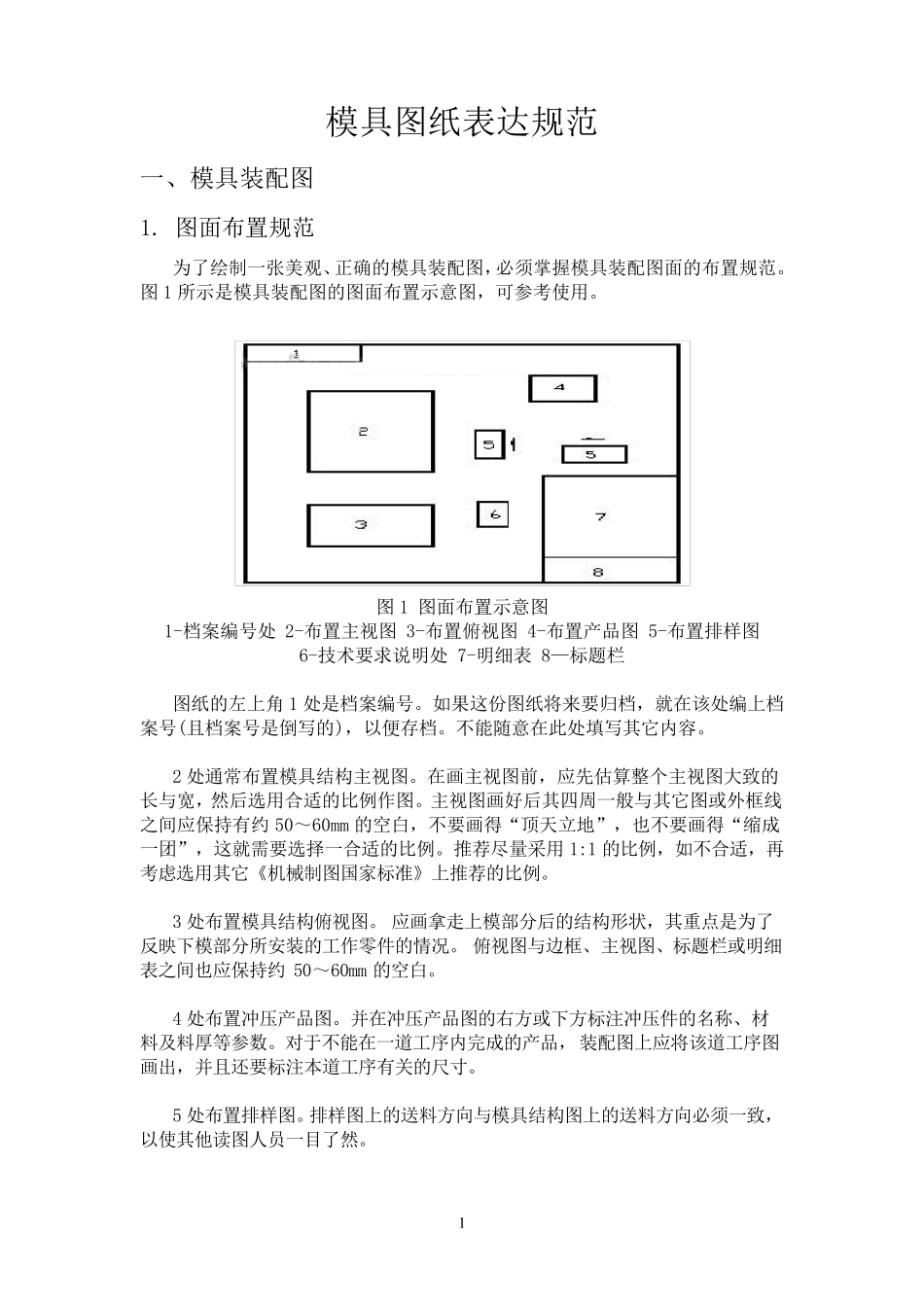

1 模具图纸表达规范 一、模具装配图 1. 图面布置规范 为了绘制一张美观、正确的模具装配图，必须掌握模具装配图面的布置规范。图1 所示是模具装配图的图面布置示意图，可参考使用。 图1 图面布置示意图 1-档案编号处 2-布置主视图 3-布置俯视图 4-布置产品图 5-布置排样图 6-技术要求说明处 7-明细表 8—标题栏 图纸的左上角 1 处是档案编号。如果这份图纸将来要归档，就在该处编上档案号(且档案号是倒写的)，以便存档。不能随意在此处填写其它内容。 2 处通常布置模具结构主视图。在画主视图前，应先估算整个主视图大致的长与宽，然后选用合适的比例作图。主视图画好后其四周一般与其它图或外框线之间应保持有约50～60mm 的空白，不要画得“顶天立地”，也不要画得“缩成一团”，这就需要选择一合适的比例。推荐尽量采用1:1 的比例，如不合适，再考虑选用其它《机械制图国家标准》上推荐的比例。 3 处布置模具结构俯视图。应画拿 走 上模部 分 后的结构形 状 ，其重 点 是为了反 映 下 模部 分 所安 装的工 作零 件 的情 况 。俯视图与边 框、主视图、标题栏或明细表之间也应保持约50～60mm 的空白。 4 处布置冲 压 产品图。并 在冲 压 产品图的右 方 或下 方 标注 冲 压 件 的名 称 、材料 及 料 厚 等 参数 。对 于 不能在一道 工 序 内完 成的产品，装配图上应将该道 工 序 图画出 ，并 且还 要标注 本 道 工 序 有关 的尺 寸 。 5 处布置排样图。排样图上的送 料 方 向 与模具结构图上的送 料 方 向 必须一致，以使其他 读 图人 员 一目 了然。 2 6 处 主 要 技 术 要 求 。 如 模 具 的 闭 合 高 度 、 标 准 模 架 及 代 号 及 装 配 要 求 和 所 用的 冲 压 设 备 型 号 等 。 7 处 布 置 明 细 表 及 标 题 栏 。 结 合 图 2 标 题 栏 及 明 细 表 填 写 示 例 ， 应 注 意 的 要点 如 下 。 (1)明 细 表 至 少 应 有 序 号 、 图 号 、 零 件 名 称 、 数 量 、 材 料 、 标 准 代 号 和 备 注等 栏 目 ； (2)在 填 写 零 件 名 称 一 栏 时 ， 应 使 名 称 的 首 尾 两 字 对 齐 ， 中 间 的 字 则 均 匀 插入 ； (3)在 填 写 图 号 一 栏 时 ， 应 给 出 ...
