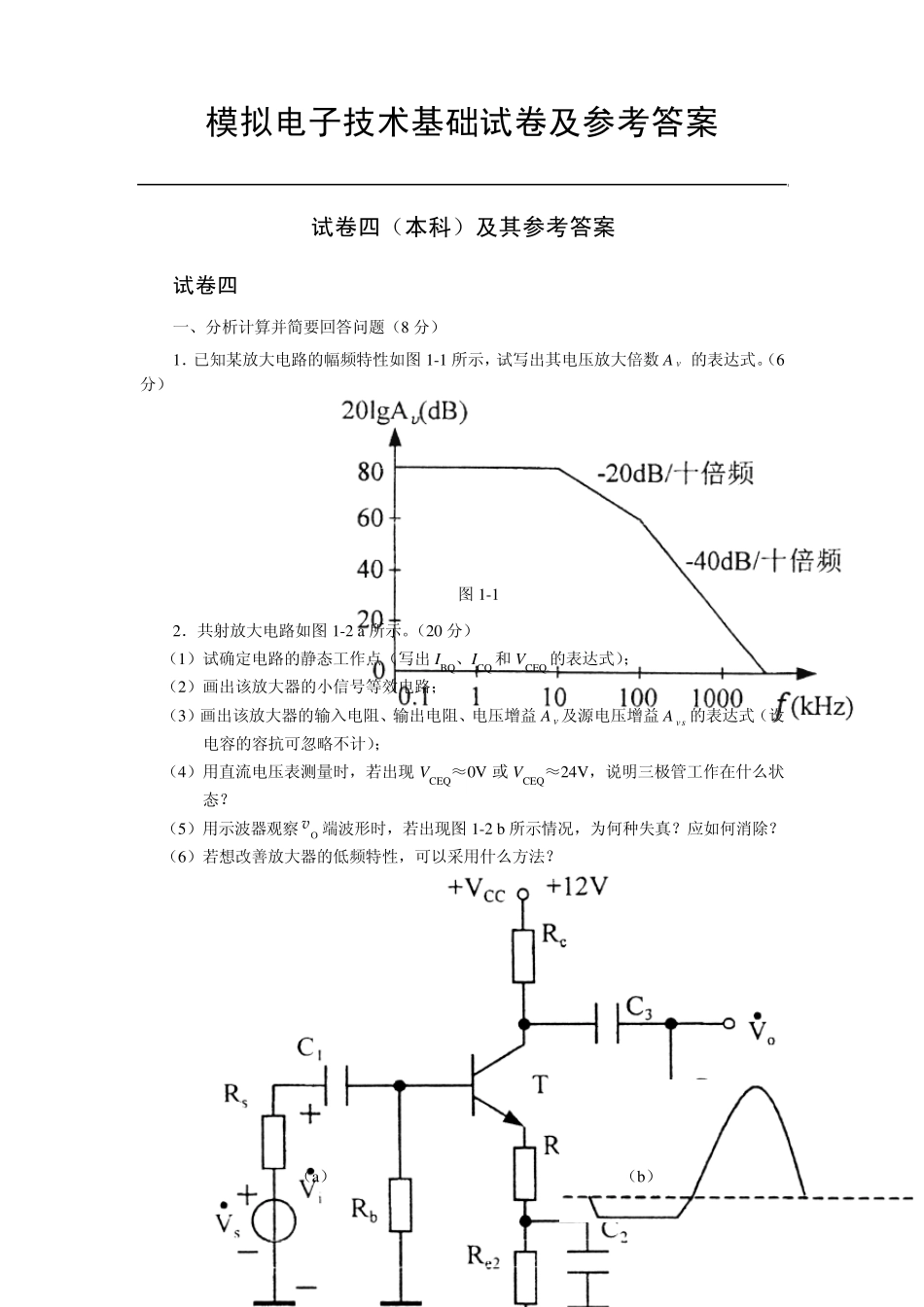

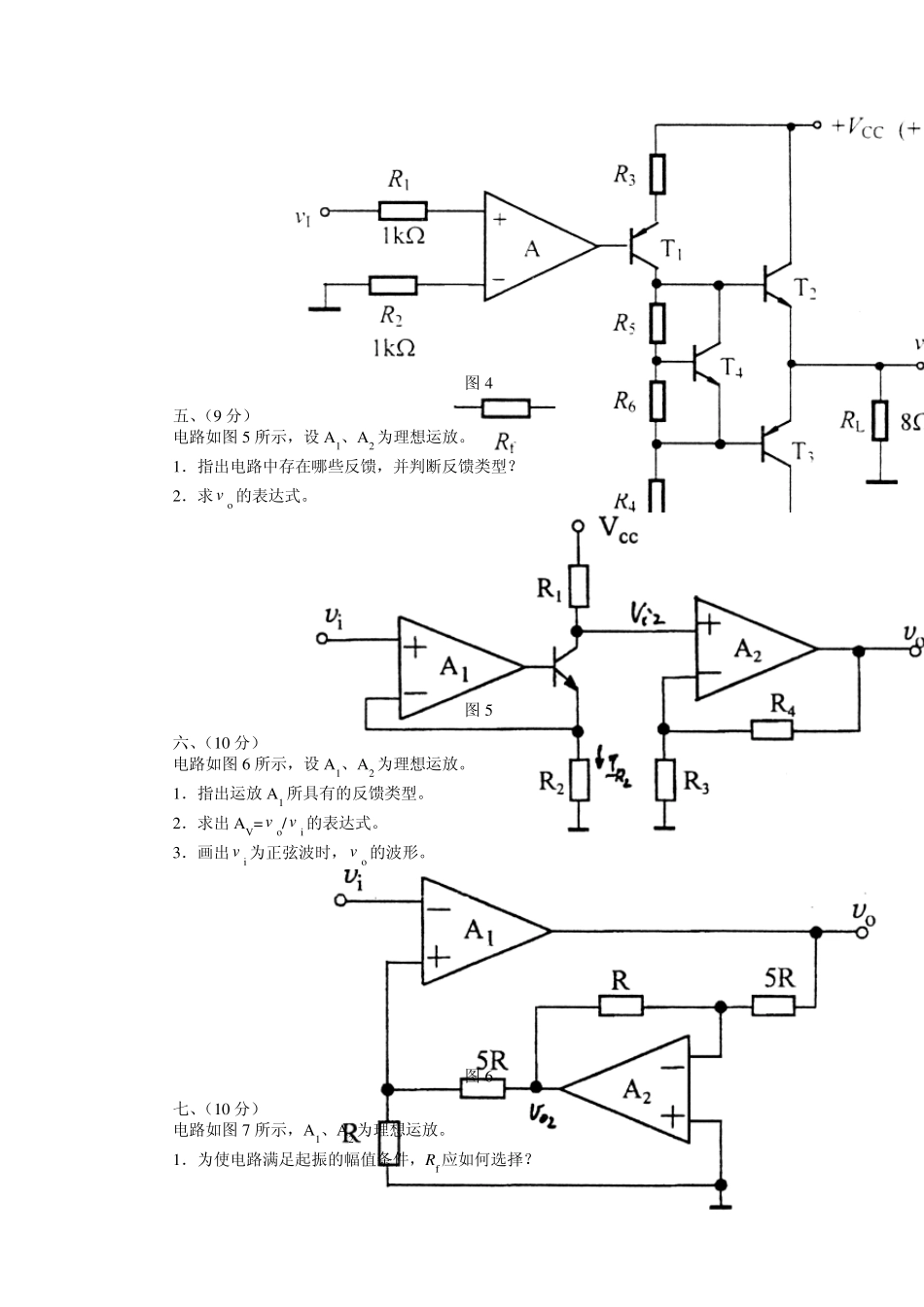

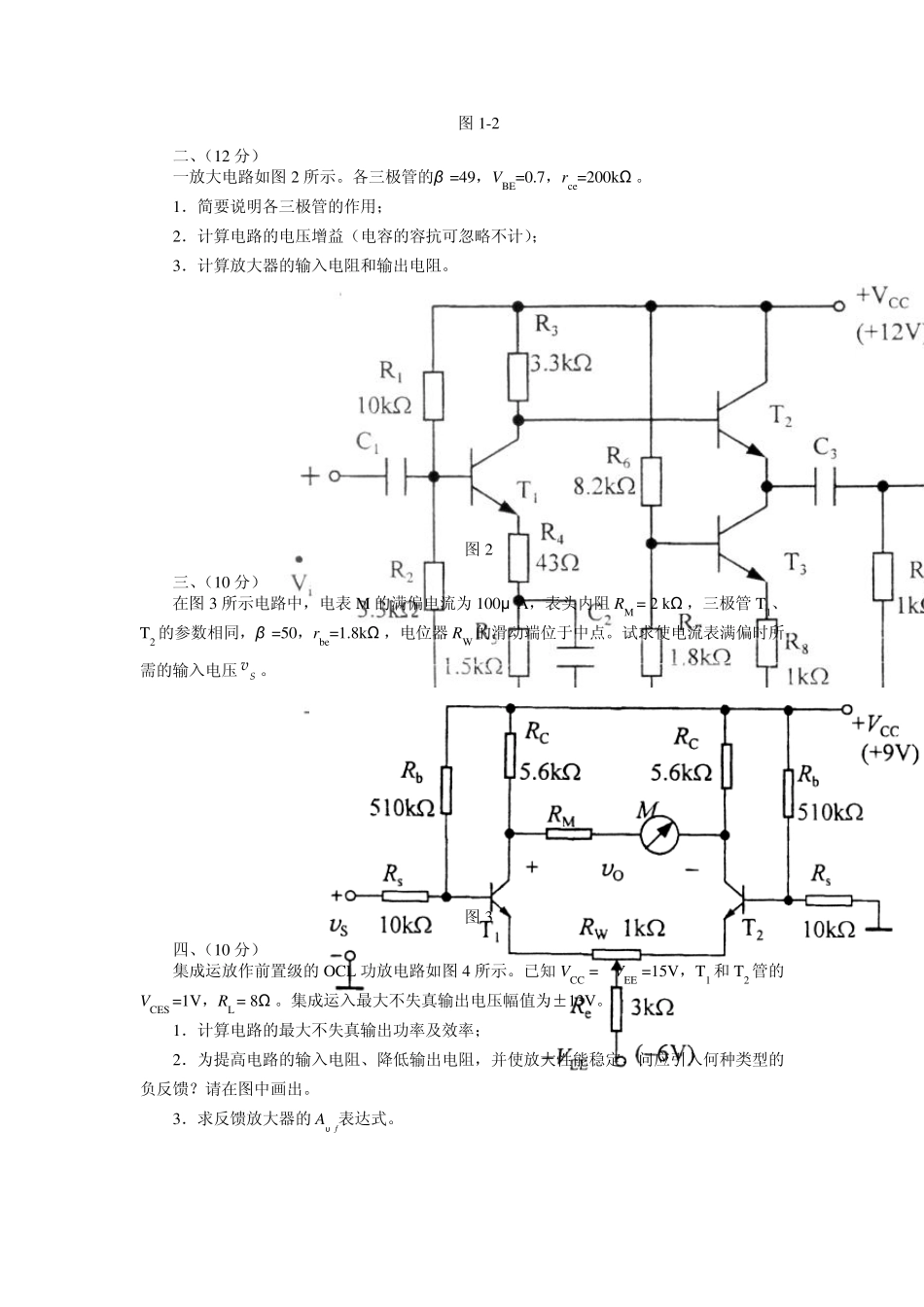

模拟电子技术基础试卷及参考答案 试卷四（本科）及其参考答案 试卷四 一、分析计算并简要回答问题（8 分） 1．已知某放大电路的幅频特性如图1-1 所示，试写出其电压放大倍数A v 的表达式。（6分） 图1-1 2．共射放大电路如图1-2 a 所示。（20 分） （1）试确定电路的静态工作点（写出IBQ、ICQ 和VCEQ 的表达式）； （2）画出该放大器的小信号等效电路； （3）画出该放大器的输入电阻、输出电阻、电压增益A v 及源电压增益A v s 的表达式（设电容的容抗可忽略不计）； （4）用直流电压表测量时，若出现VCEQ≈0V 或 VCEQ≈24V，说明三极管工作在什么状态？ （5）用示波器观察Ov 端波形时，若出现图1-2 b 所示情况，为何种失真？应如何消除？ （6）若想改善放大器的低频特性，可以采用什么方法？ （a） （b） 图1-2 二、（12 分） 一放大电路如图2 所示。各三极管的β =49，VBE=0.7，rce=200kΩ 。 1．简要说明各三极管的作用； 2．计算电路的电压增益（电容的容抗可忽略不计）； 3．计算放大器的输入电阻和输出电阻。 图2 三、（10 分） 在图3 所示电路中，电表M 的满偏电流为100μ A，表头内阻RM = 2 kΩ ，三极管T1、T2 的参数相同，β =50，rbe=1.8kΩ ，电位器RW 的滑动端位于中点。试求使电流表满偏时所需的输入电压Sv 。 图3 四、（10 分） 集成运放作前置级的OCL 功放电路如图4 所示。已知VCC = -VEE =15V，T1 和T2 管的VCES =1V，RL = 8Ω 。集成运入最大不失真输出电压幅值为±13V。 1．计算电路的最大不失真输出功率及效率； 2．为提高电路的输入电阻、降低输出电阻，并使放大性能稳定，问应引入何种类型的负反馈？请在图中画出。 3．求反馈放大器的Aυ ƒ表达 式 。 图4 五、（9 分） 电路如图5 所示，设 A1、A2 为理想运放。 1．指出电路中存在哪些反馈，并判断反馈类型？ 2．求 vo 的表达式。 图5 六、（10 分） 电路如图6 所示，设 A1、A2 为理想运放。 1．指出运放 A1 所具有的反馈类型。 2．求出 AV= vo/ vi 的表达式。 3．画出 vi 为正弦波时， vo 的波形。 图6 七、（10 分） 电路如图7 所示，A1、A2 为理想运放。 1．为使电路满足起振的幅值条件，Rf 应如何选择？ 2．为使电路产生100Hz 的正弦波振荡，R 应该选多大？ 3．现有一个具有正温度系数的热敏电阻Rf，为了稳幅，可将它替换哪个电阻（假设...
