模拟电子蜡烛电路分析

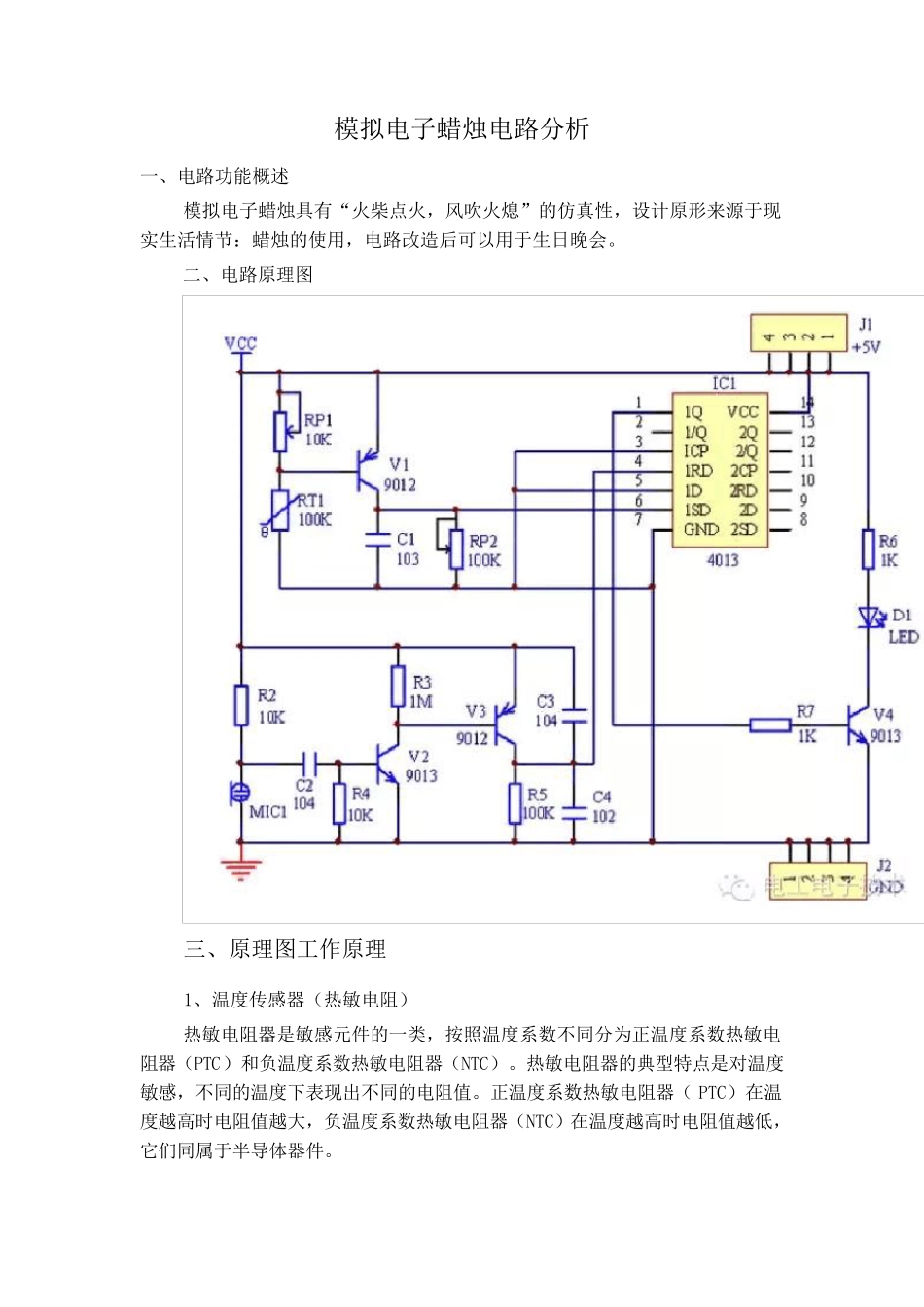

模拟电子蜡烛电路分析_第1页
1/6
模拟电子蜡烛电路分析_第2页
2/6

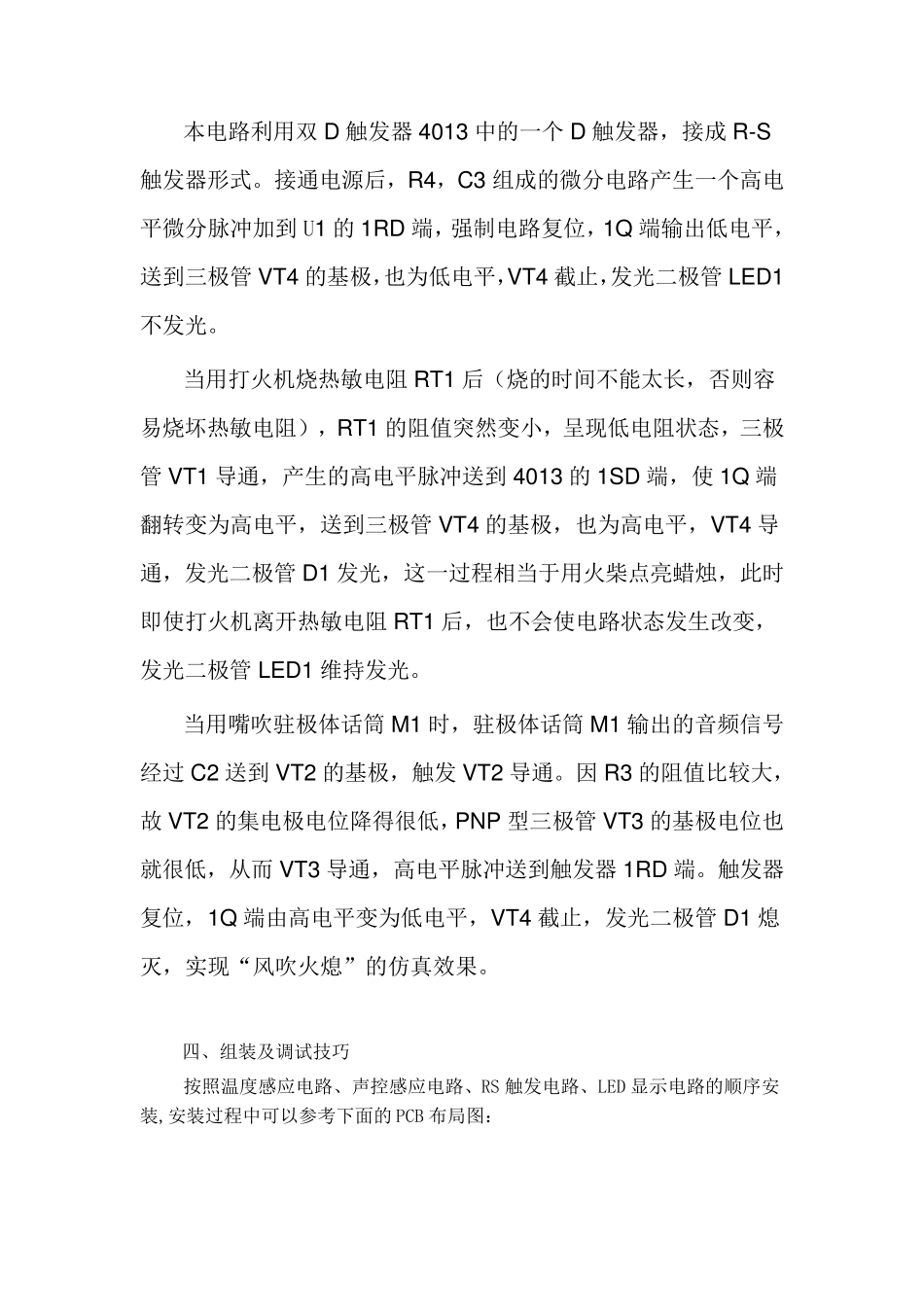

模拟电子蜡烛电路分析_第3页
3/6
模拟电子蜡烛电路分析 一、电路功能概述 模拟电子蜡烛具有“火柴点火,风吹火熄”的仿真性,设计原形来源于现实生活情节:蜡烛的使用,电路改造后可以用于生日晚会。 二、电路原理图 三、原理图工作原理 1、温度传感器(热敏电阻) 热敏电阻器是敏感元件的一类,按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。热敏电阻器的典型特点是对温度敏感,不同的温度下表现出不同的电阻值。正温度系数热敏电阻器( PTC)在温度越高时电阻值越大,负温度系数热敏电阻器(NTC)在温度越高时电阻值越低,它们同属于半导体器件。 本产品采用了负温度系数热敏电阻器(NTC),常温下的电阻值大概100K。检测时,用万用表欧姆档(一般为R×10K 挡)直接测试,实际测试的值80K 到100K 之间,当用打火机点燃后,电阻值急速下降到 10K 以下。 2、驻极体话筒 驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点,广泛用于盒式录音机、无线话筒及声控等电路中。属于最常用的电容话筒。由于输入和输出阻抗很高,所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器,为此驻极体电容式话筒在工作时需要直流工作电压。 将模拟式万用表拨至R×100 档,两表笔分别接话筒两电极(注意不能错接到话筒的接地极),待万用表显示一定读数后,用嘴对准话筒轻轻吹气(吹气速度慢而均匀),边吹气边观察表针 的摆 动 幅 度。吹气瞬 间表针 摆 动 幅 度越 大,话筒灵 敏度就 越 高,送 话、录音效果 就 越 好。若 摆 动 幅 度不大(微 动 )或 根 本不摆动 ,说 明 此话筒性能差 ,不宜 应用。 3、双 D 触 发 器4013 CD4013 是 一双 D 触 发 器,由两个相 同 的、相 互 独 立 的数据 型 触 发 器构成 。每个触 发 器有独 立 的数据 、置位 、复 位 、时钟 输入和 Q 及 Q 输出,此器件 可 用作移位 寄 存 器,且 通 过 将Q 输出连 接到数据 输入,可 用作计 算 器和触 发 器。在时钟 上升 沿 触 发 时,加 在 D 输入端 的逻 辑 电平 传 送 到 Q 输出端 。置位 和复 位 与 时钟 无关 ,而分别由置位 或 复 位 线上 的高电平 完 成 。 真 值表功 能: 4、工作原 理 本 电 路 利 用 双 D 触 发 器 4013 中 的 一 个 D 触 发 器 , 接 成 R-S触 发 器 形 式 。 接 通 ...
