模拟音频接口详解

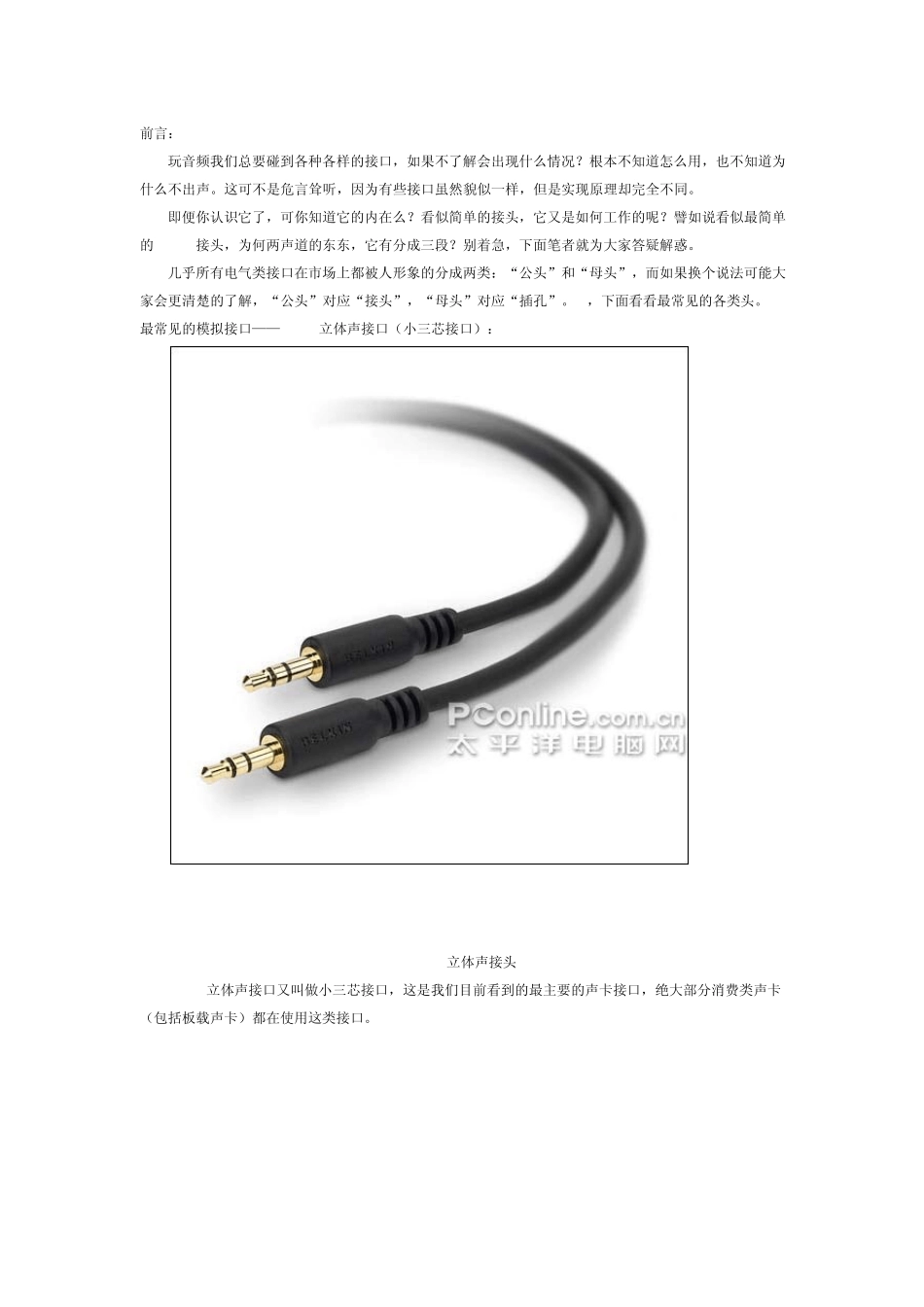

前言： 玩音频我们总要碰到各种各样的接口，如果不了解会出现什么情况？根本不知道怎么用，也不知道为什么不出声。这可不是危言耸听，因为有些接口虽然貌似一样，但是实现原理却完全不同。 即便你认识它了，可你知道它的内在么？看似简单的接头，它又是如何工作的呢？譬如说看似最简单的 3.5mm接头，为何两声道的东东，它有分成三段？别着急，下面笔者就为大家答疑解惑。 几乎所有电气类接口在市场上都被人形象的分成两类：“公头”和“母头”，而如果换个说法可能大家会更清楚的了解，“公头”对应“接头”，“母头”对应“插孔”。OK，下面看看最常见的各类头。 最常见的模拟接口——3.5mm立体声接口（小三芯接口）： 3.5mm立体声接头 3.5mm立体声接口又叫做小三芯接口，这是我们目前看到的最主要的声卡接口，绝大部分消费类声卡（包括板载声卡）都在使用这类接口。 3.5mm立体声接口母口 3.5mm接口提供了立体声的输入输出功能，因此一般来说支持5.1的声卡（6声道）或音箱来说，就需要3 个3.5mm立体声接口来接驳模拟音箱（3×2 声道=6声道）；7.1声卡或音箱就需要4 个3.5mm立体声接口（4×2 声道=8声道），以此类推。 为了适应不同的设备需求，同类的接口目前能看到的有三个尺寸规格，分别是 2.5mm、3.5mm和 6.22mm接头。2.5mm接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm接口在 PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.22mm接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。 我们再来小三芯接口这个称呼，我们看到这类接口有两个环，是塑料材料，很明显是绝缘用的，那么对应下来就有三根线了。 根据实际使用需要，我们还能看到有4芯甚至 5芯的这种接口，不过其导电与绝缘面的间距是有一定规范的。笔者接触的4芯3.5mm接口是在松下的磁带随身听上看到的，多出来的一根线应该是传送线控信号用的，可见这样的接口也未必一定传输模拟信号。 另外，芯数也能减少，譬如麦克风类产品只需用到两芯，那么绝缘层只需要一层就够了。 RCA模拟音频接口： RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。 RCA转3.5mm接口 每一根 RCA线缆负责传输一个声道的音频信号，所以立体声信号，需要使用一对线缆。对于多声道系统，就要根据实际的声道数量配以相同数量的线缆。立体声RCA音频接口，一般将右声道用红色标注，左声道则...
