模板工程及支撑体系专项施工方案2

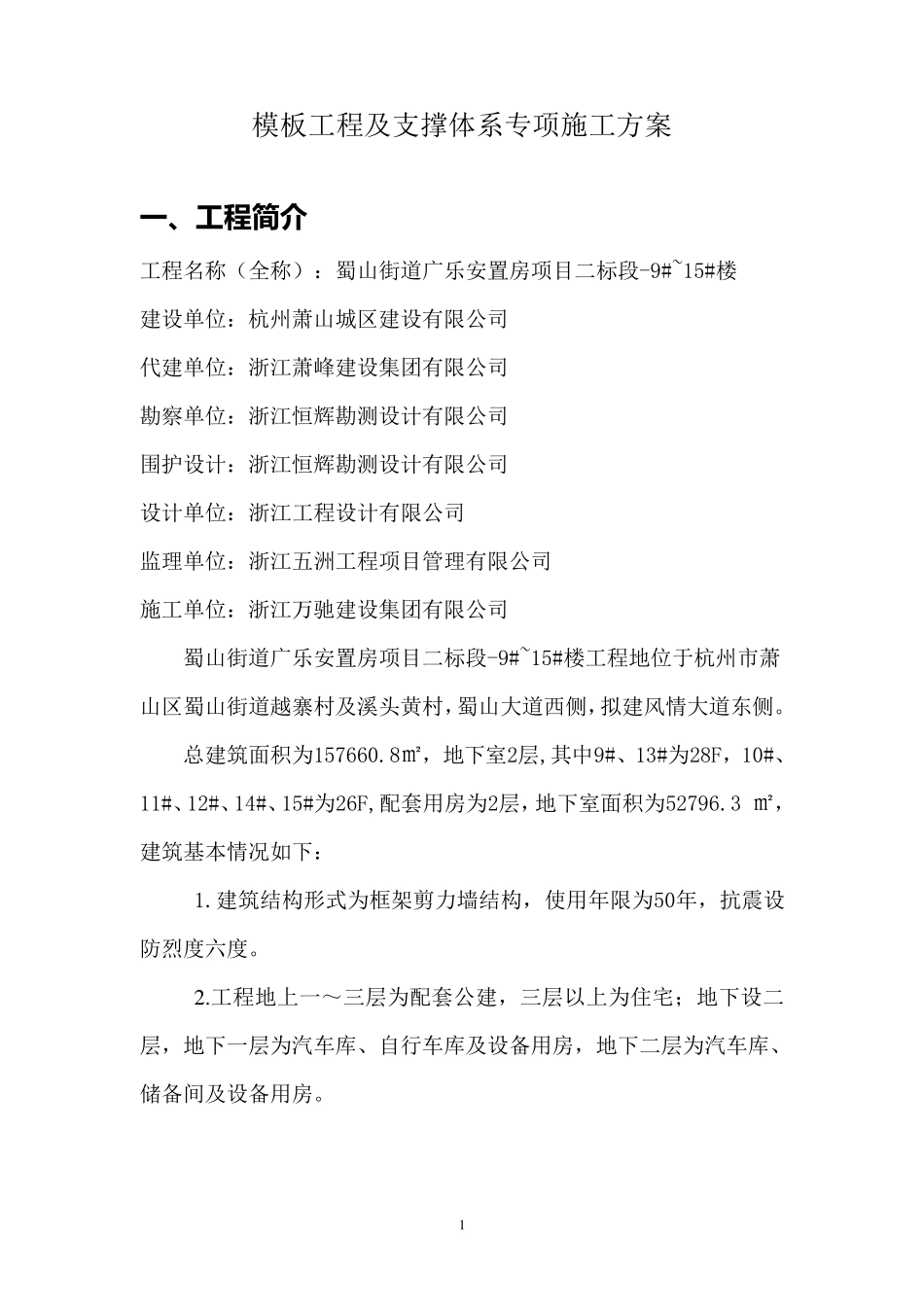

1 模板工程及支撑体系专项施工方案 一 、工程简介 工程名称（全称）：蜀山街道广乐安置房项目二标段-9#~15#楼 建设单位：杭州萧山城区建设有限公司 代建单位：浙江萧峰建设集团有限公司 勘察单位：浙江恒辉勘测设计有限公司 围护设计：浙江恒辉勘测设计有限公司 设计单位：浙江工程设计有限公司 监理单位：浙江五洲工程项目管理有限公司 施工单位：浙江万驰建设集团有限公司 蜀山街道广乐安置房项目二标段-9#~15#楼工程地位于杭州市萧山区蜀山街道越寨村及溪头黄村，蜀山大道西侧，拟建风情大道东侧。 总建筑面积为157660.8㎡，地下室2层,其中9#、13#为28F，10#、11#、12#、14#、15#为26F,配套用房为2层，地下室面积为52796.3 ㎡，建筑基本情况如下： 1.建筑结构形式为框架剪力墙结构，使用年限为50年，抗震设防烈度六度。 2 .工程地上一～三层为配套公建，三层以上为住宅；地下设二层，地下一层为汽车库、自行车库及设备用房，地下二层为汽车库、储备间及设备用房。 2 二 、编制依据 1．工程施工合同； 2．蜀山街道广乐安置房二标段施工图。 3．浙江省杭州市颁发的有关建筑施工规范、规程、安全、消防、质量等地方法规。 4．国家有关技术规范、质量验收标准、文明施工要求、以及中华人民共和国建筑法。 5．计算依据 《混凝土结构工程施工规范》GB50666-2011 《建筑施工扣件式钢管脚手架安全技术规范》JGJ162-2008 《建筑施工模板安全技术规范》JGJ130-2011 三、支撑体系及模板工程要求 1．地下室模板及支架布置 支模架采用φ48 的脚手架钢管搭设，梁底板采用15m m 厚木胶合板及60×80 方木搁栅，侧板和现浇板底采用木胶合板。承台、地梁、电梯井、集水坑等砌砖模。 支模架搭设时对框架梁、连系梁及楼板的立杆间距，根据楼板厚、梁截面的不同而不同，具体如下： 地下室一层楼面（即地下室负二层）：层高 3.95—5.35 米；最大梁截面为 300×1550m m ；楼板厚130m m 及200m m ，支楼板支模架的 3 立杆纵距1150mm，立杆横距1100mm（纵横距可视梁截面及跨度做适应调整，但不得大于此数据）；支模架的歩高（水平杆）控制在1.80m。 地下室墙板支模：模板面板厚度h=15mm，内外楞采用圆钢管φ48×3.5，每道外楞2 根钢楞，间距500mm。穿墙螺栓水平间距600mm，穿墙螺栓竖向距间 500mm，直径 12mm。 地下室顶板（即地下室负一层）：层高2.60—4.00 米；最大梁截面为 300×2000mm；楼板厚200mm 及250m...
