模板支撑技术交底

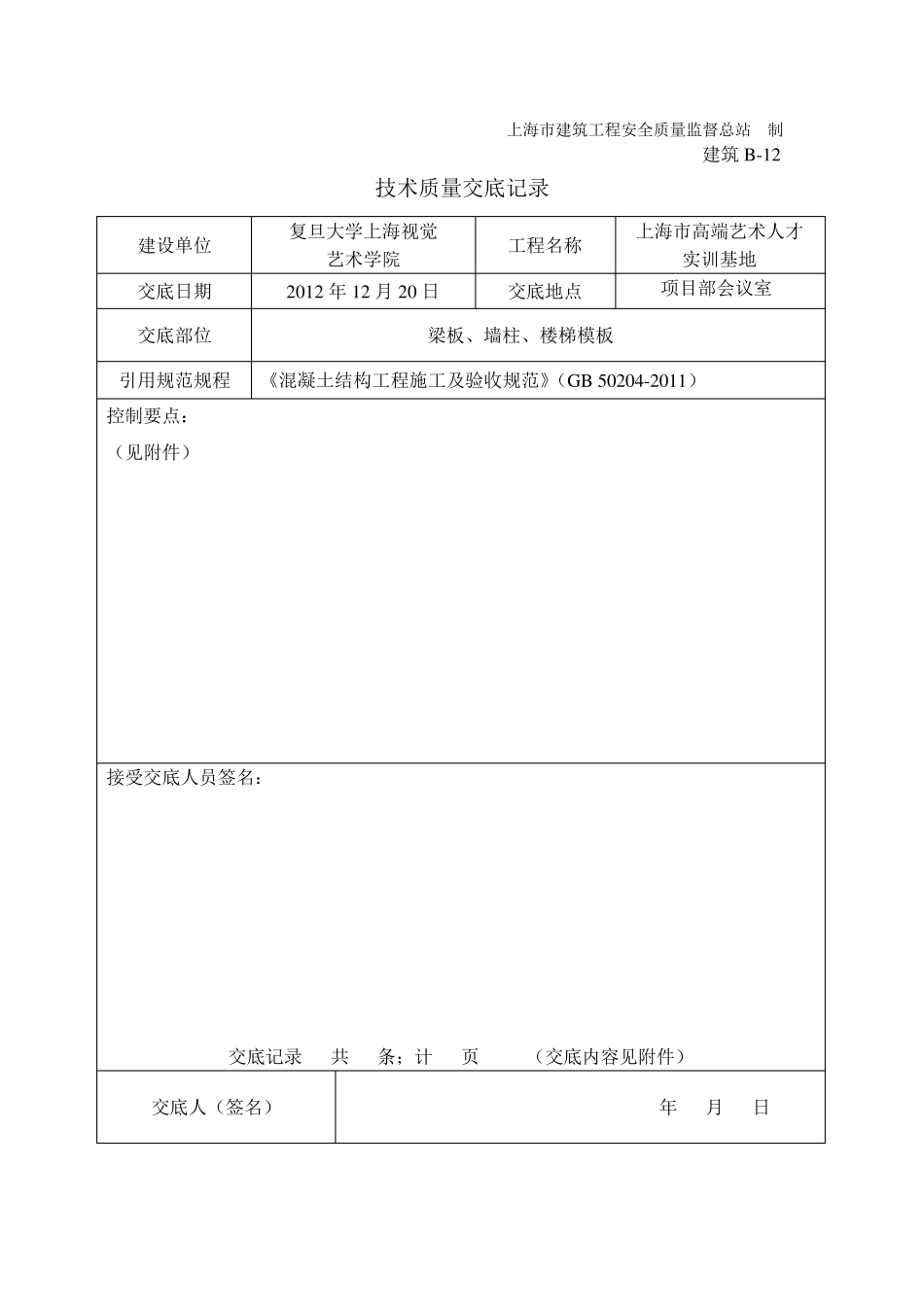

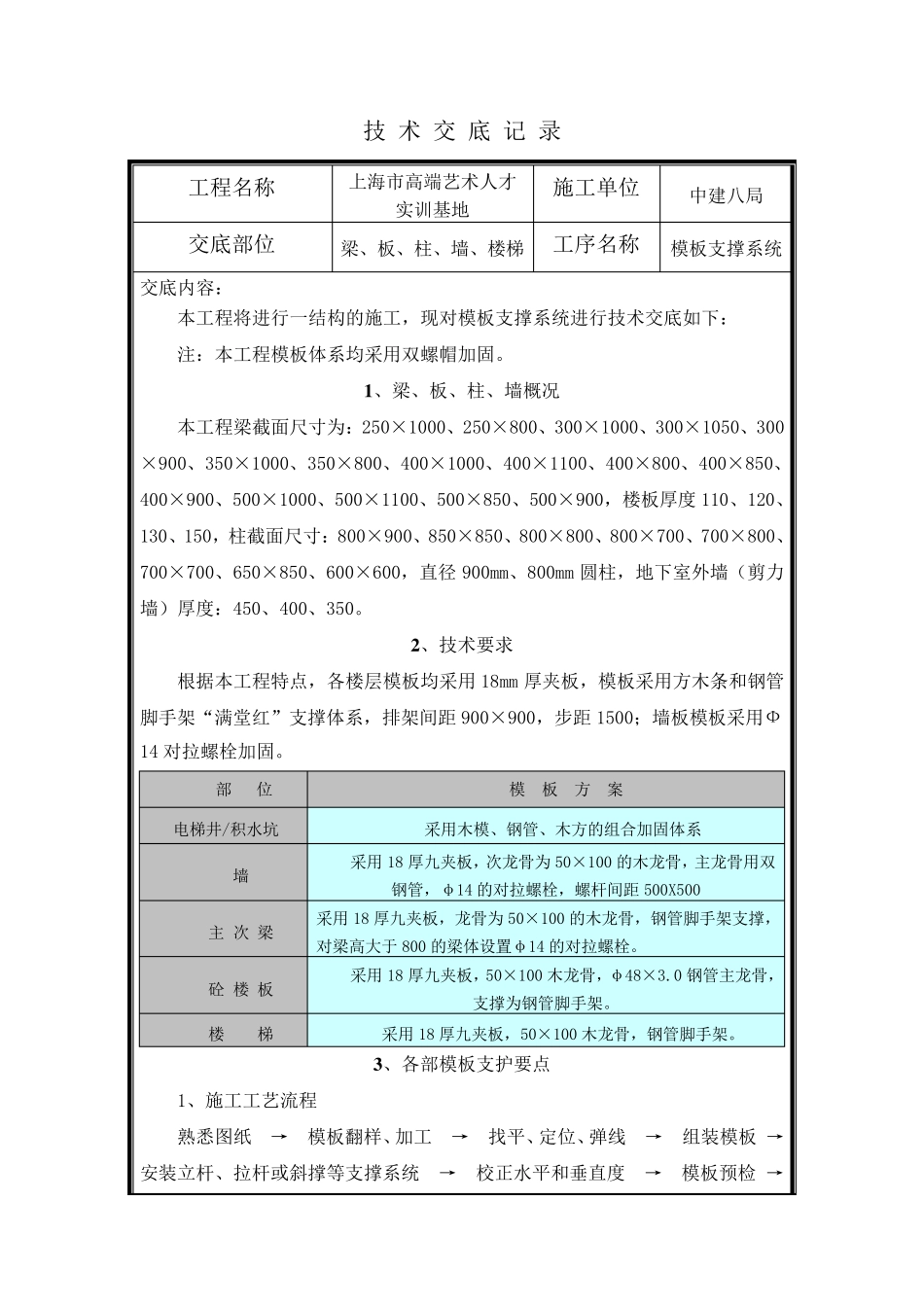

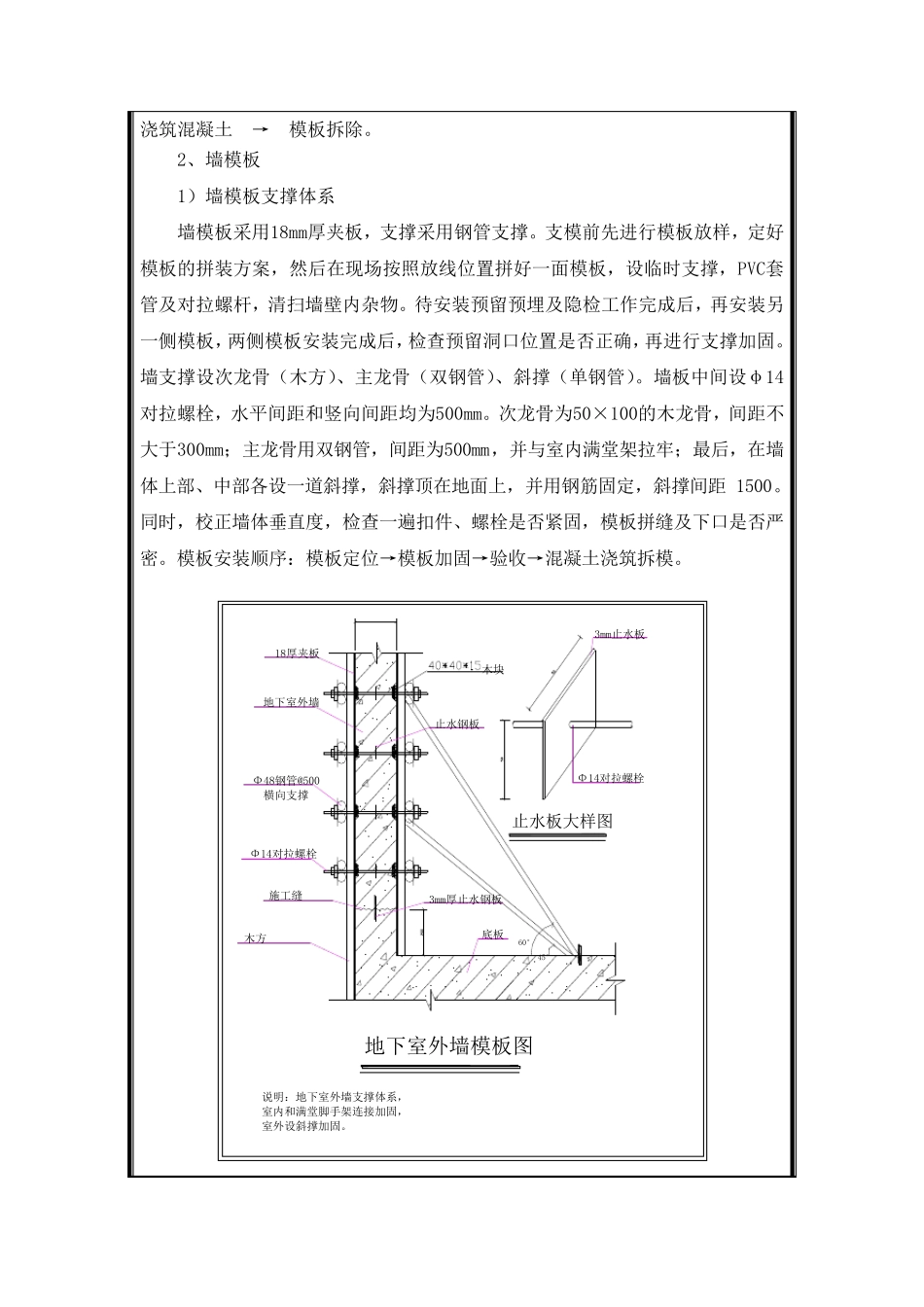

上海市建筑工程安全质量监督总站 制 建筑B-12 技术质量交底记录 建设单位 复旦大学上海视觉 艺术学院 工程名称 上海市高端艺术人才 实训基地 交底日期 2012 年12 月20 日 交底地点 项目部会议室 交底部位 梁板、墙柱、楼梯模板 引用规范规程 《混凝土结构工程施工及验收规范》（GB 50204-2011） 控制要点： （见附件） 接受交底人员签名： 交底记录 共 条；计 页 （交底内容见附件） 交底人（签名） 年 月 日 技 术 交 底 记 录 工程名称 上海市高端艺术人才 实训基地 施工单位 中建八局 交底部位 梁、板、柱、墙、楼梯 工序名称 模板支撑系统 交底内容： 本工程将进行一结构的施工，现对模板支撑系统进行技术交底如下： 注：本工程模板体系均采用双螺帽加固。 1 、梁、板、柱、墙概况 本工程梁截面尺寸为：250×1000、250×800、300×1000、300×1050、300×900、350×1000、350×800、400×1000、400×1100、400×800、400×850、400×900、500×1000、500×1100、500×850、500×900，楼板厚度 110、120、130、150，柱截面尺寸：800×900、850×850、800×800、800×700、700×800、700×700、650×850、600×600，直径 900mm、800mm 圆柱，地下室外墙（剪力墙）厚度：450、400、350。 2 、技术要求 根据本工程特点，各楼层模板均采用18mm 厚夹板，模板采用方木条和钢管脚手架“满堂红”支撑体系，排架间距 900×900，步距 1500；墙板模板采用Ф 14 对拉螺栓加固。 3 、各部模板支护要点 1、施工工艺流程 熟悉图纸 → 模板翻样、加工 → 找平、定位、弹线 → 组装模板 → 安装立杆、拉杆或斜撑等支撑系统 → 校正水平和垂直度 → 模板预检 → 部 位 模 板 方 案 电梯井/积水坑 采用木模、钢管、木方的组合加固体系 墙 采用18 厚九夹板，次龙骨为50×100 的木龙骨，主龙骨用双钢管，φ14 的对拉螺栓，螺杆间距 500X500 主 次 梁 采用18 厚九夹板，龙骨为50×100 的木龙骨，钢管脚手架支撑，对梁高大 于 800 的梁体设 置 φ14 的对拉螺栓。 砼 楼 板 采用18 厚九夹板，50×100 木龙骨，φ48×3.0 钢管主龙骨，支撑为钢管脚手架。 楼 梯 采用18 厚九夹板，50×100 木龙骨，钢管脚手架。 浇 筑 混 凝 土 → 模 板 拆 除 。 2、 墙 模 板 1） 墙 模 板 支 撑 体 系 墙 模 板 采 用 18mm厚 ...
