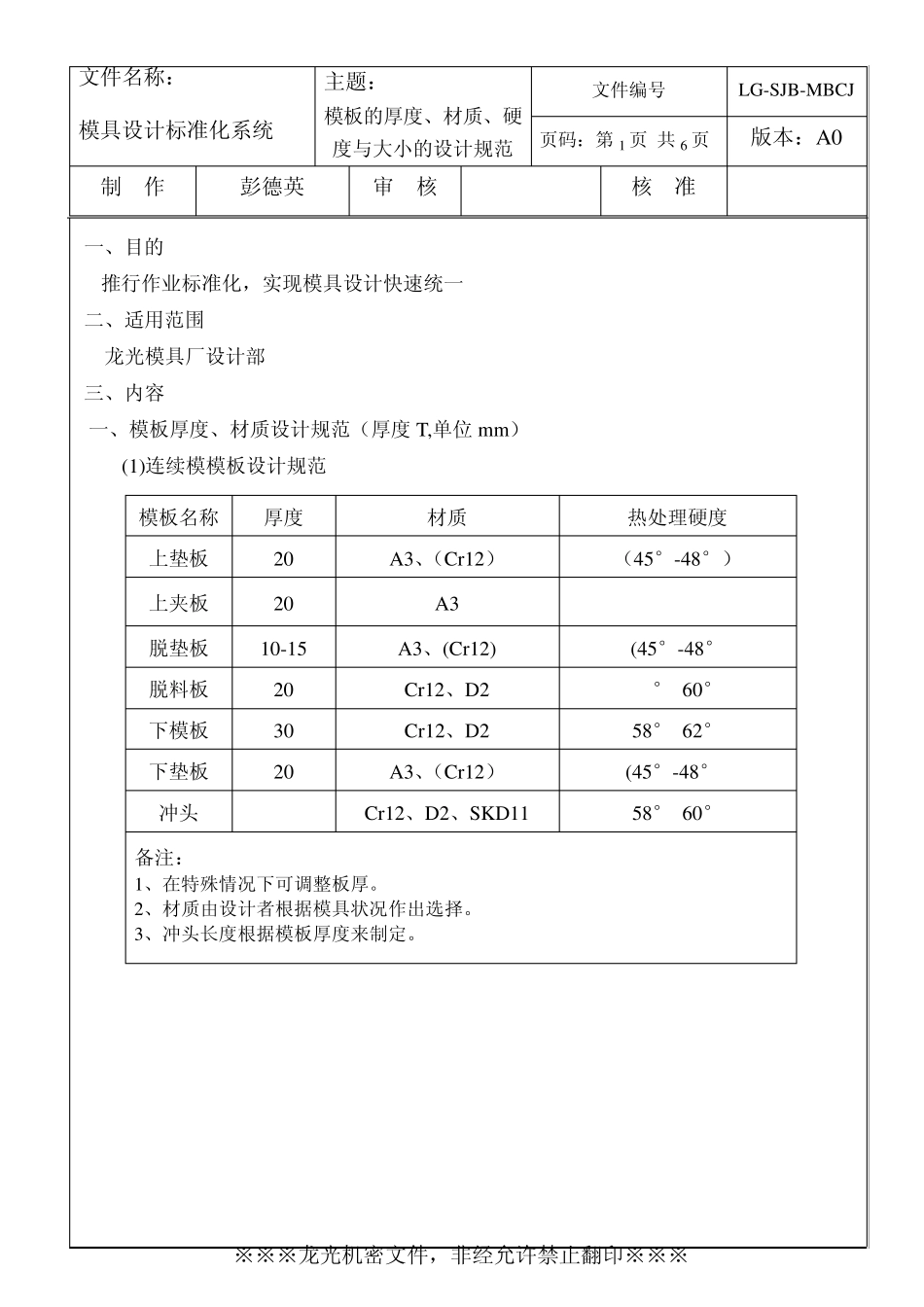

模板的厚度、材质、硬度与大小的设计规范_第1页
1/6

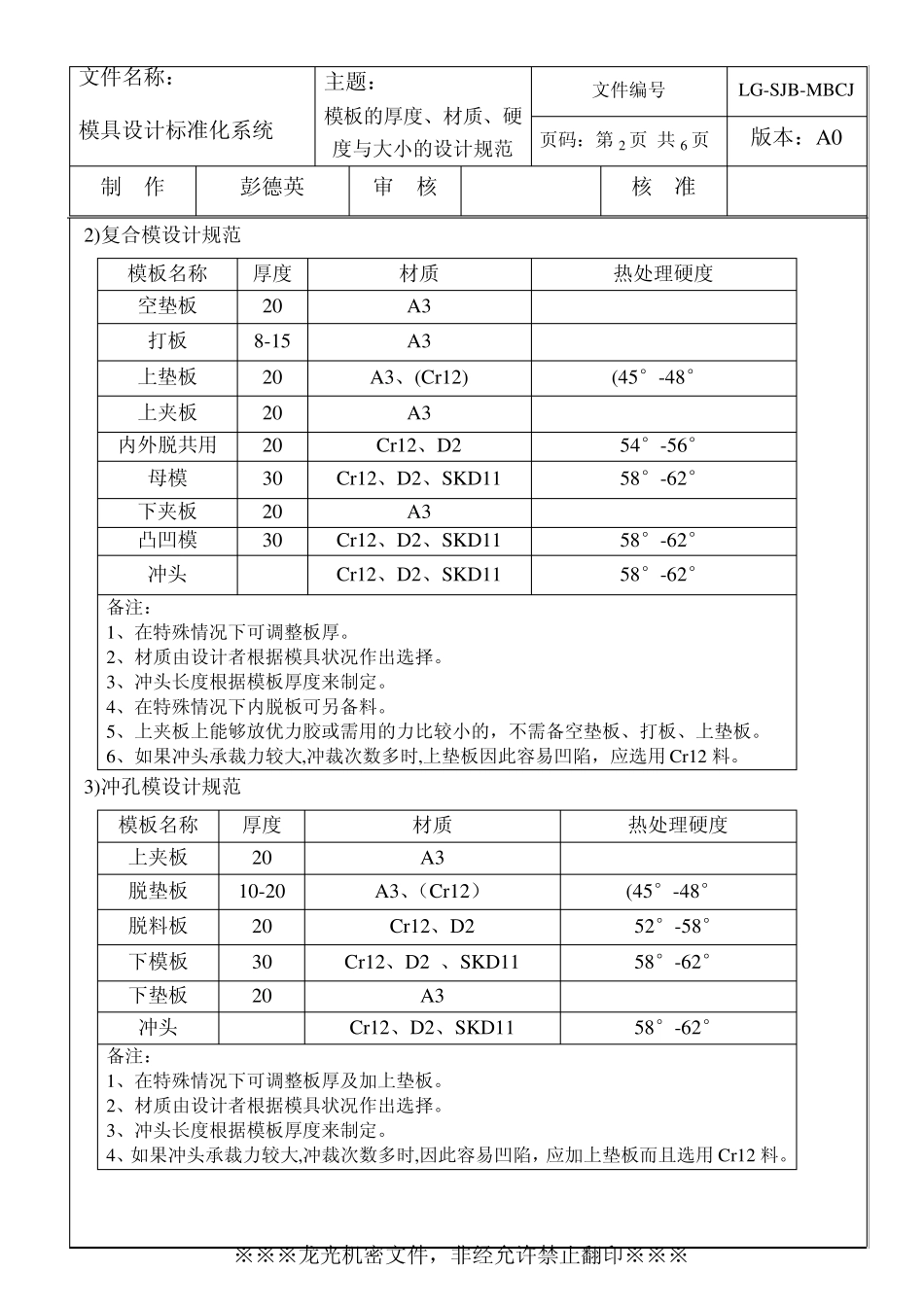

模板的厚度、材质、硬度与大小的设计规范_第2页
2/6

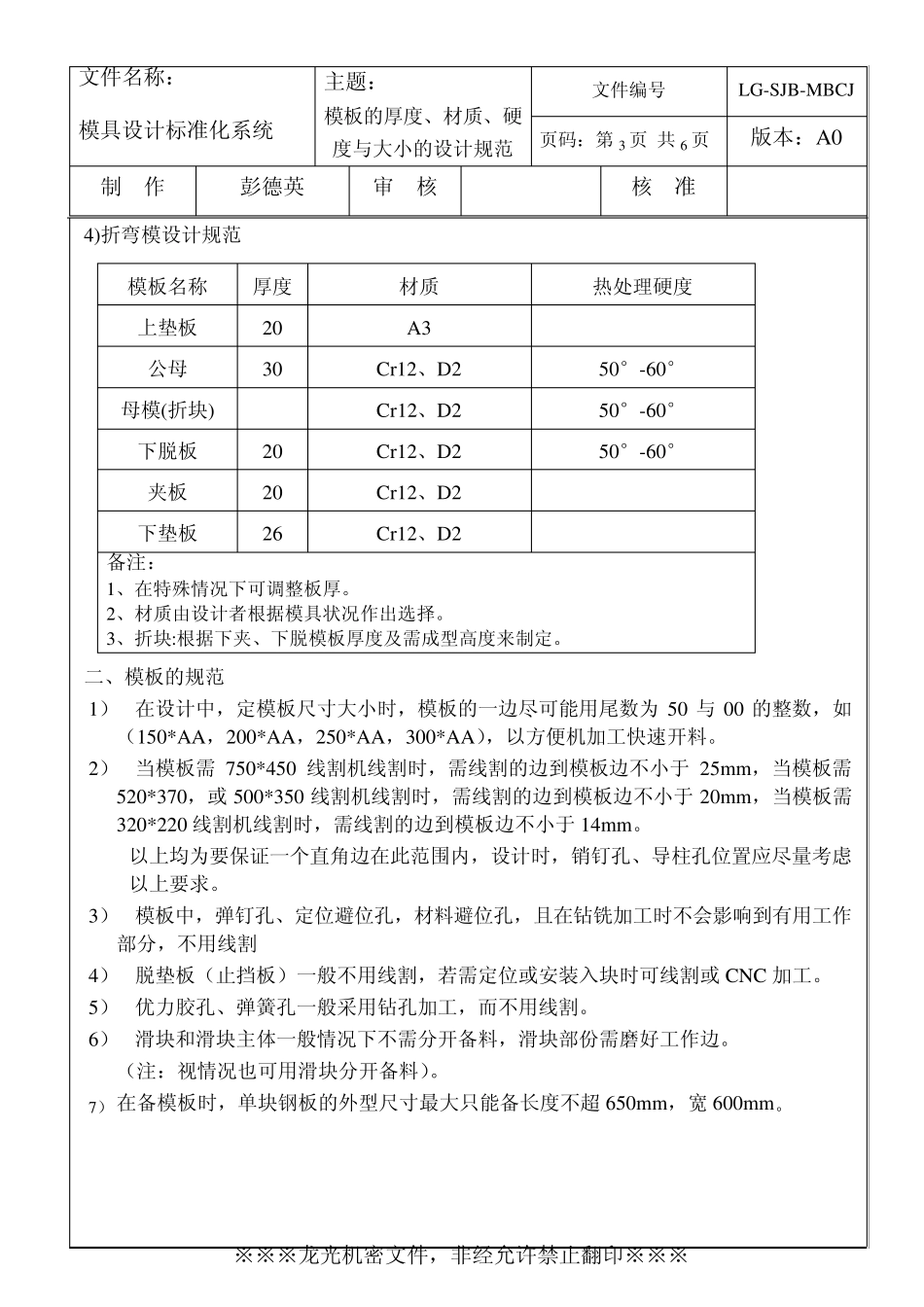

模板的厚度、材质、硬度与大小的设计规范_第3页
3/6
文件名称: 模具设计标准化系统 主题: 模板的厚度、材质、硬度与大小的设计规范 文件编号 LG-SJB-MBCJ 页码:第1 页 共6 页 版本:A0 制 作 彭德英 审 核 核 准 ※※※龙光机密文件,非经允许禁止翻印※※※ 一、目的 推行作业标准化,实现模具设计快速统一. 二、适用范围 龙光模具厂设计部 三、内容 一、模板厚度、材质设计规范(厚度T,单位mm) (1)连续模模板设计规范 模板名称 厚度 材质 热处理硬度 上垫板 20 A3、(Cr12) (45°-48°) 上夹板 20 A3 脱垫板 10-15 A3、(Cr12) (45°-48°) 脱料板 20 Cr12、D2 54°-60° 下模板 30 Cr12、D2 58°-62° 下垫板 20 A3、(Cr12) (45°-48°) 冲头 Cr12、D2、SKD11 58°-60° 备注: 1、在特殊情况下可调整板厚。 2、材质由设计者根据模具状况作出选择。 3、冲头长度根据模板厚度来制定。 文件名称: 模具设计标准化系统 主题: 模板的厚度、材质、硬度与大小的设计规范 文件编号 LG-SJB-MBCJ 页码:第2 页 共6 页 版本:A0 制 作 彭德英 审 核 核 准 ※※※龙光机密文件,非经允许禁止翻印※※※ 2)复合模设计规范 模板名称 厚度 材质 热处理硬度 空垫板 20 A3 打板 8-15 A3 上垫板 20 A3、(Cr12) (45°-48°) 上夹板 20 A3 内外脱共用 20 Cr12、D2 54°-56° 母模 30 Cr12、D2、SKD11 58°-62° 下夹板 20 A3 凸凹模 30 Cr12、D2、SKD11 58°-62° 冲头 Cr12、D2、SKD11 58°-62° 备注: 1、在特殊情况下可调整板厚。 2、材质由设计者根据模具状况作出选择。 3、冲头长度根据模板厚度来制定。 4、在特殊情况下内脱板可另备料。 5、上夹板上能够放优力胶或需用的力比较小的,不需备空垫板、打板、上垫板。 6、如果冲头承裁力较大,冲裁次数多时,上垫板因此容易凹陷,应选用 Cr12 料。 3)冲孔模设计规范 模板名称 厚度 材质 热处理硬度 上夹板 20 A3 脱垫板 10-20 A3、(Cr12) (45°-48°) 脱料板 20 Cr12、D2 52°-58° 下模板 30 Cr12、D2 、SKD11 58°-62° 下垫板 20 A3 冲头 Cr12、D2、SKD11 58°-62° 备注: 1、在特殊情况下可调整板厚及加上垫板。 2、材质由设计者根据模具状况作出选择。 3、冲头长度根据模板厚度来制定。 4、如果冲头承裁力较大,冲裁次数多时,因此容易凹陷,应加上垫板而且选用 Cr12 料。 文件名...
