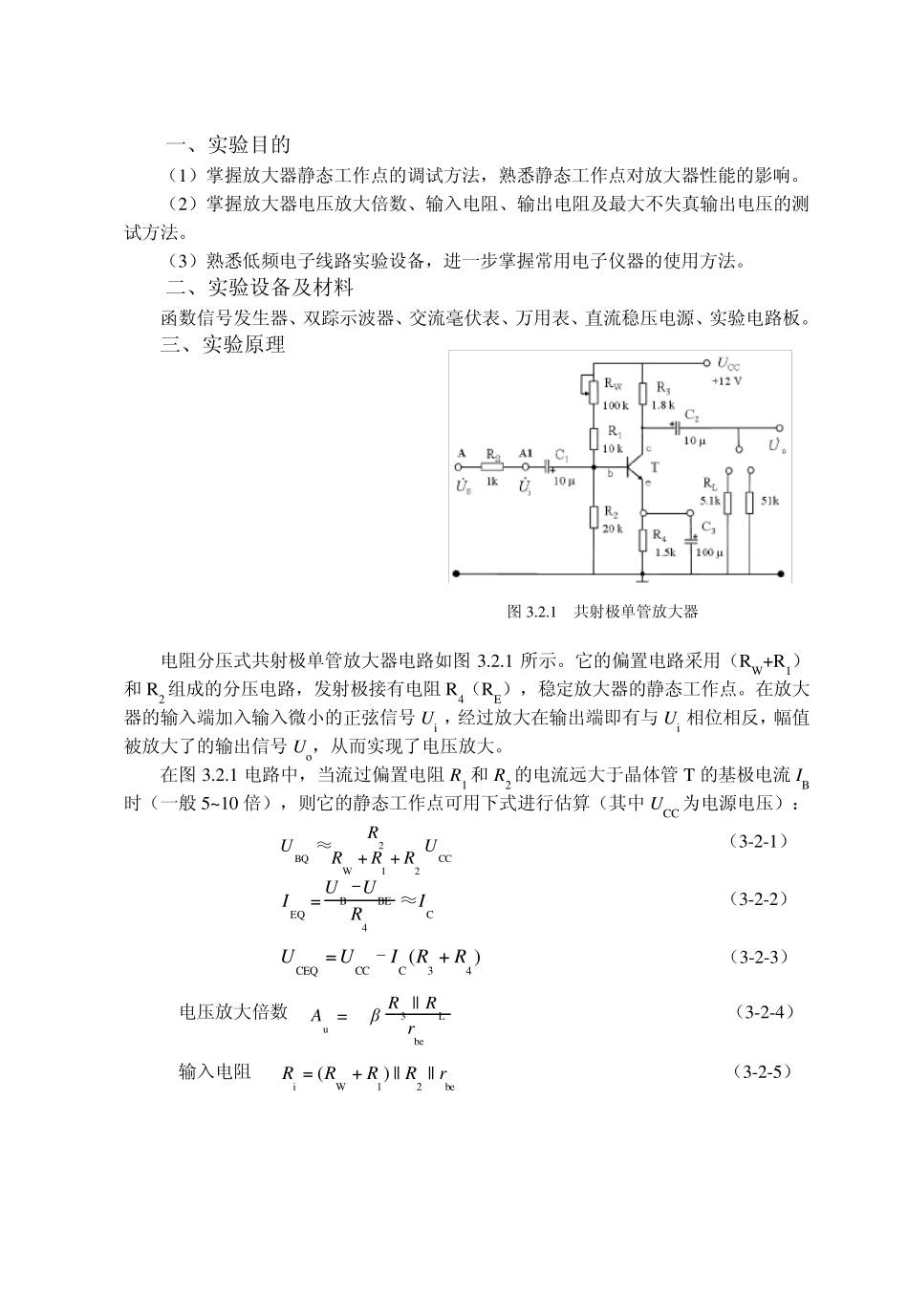

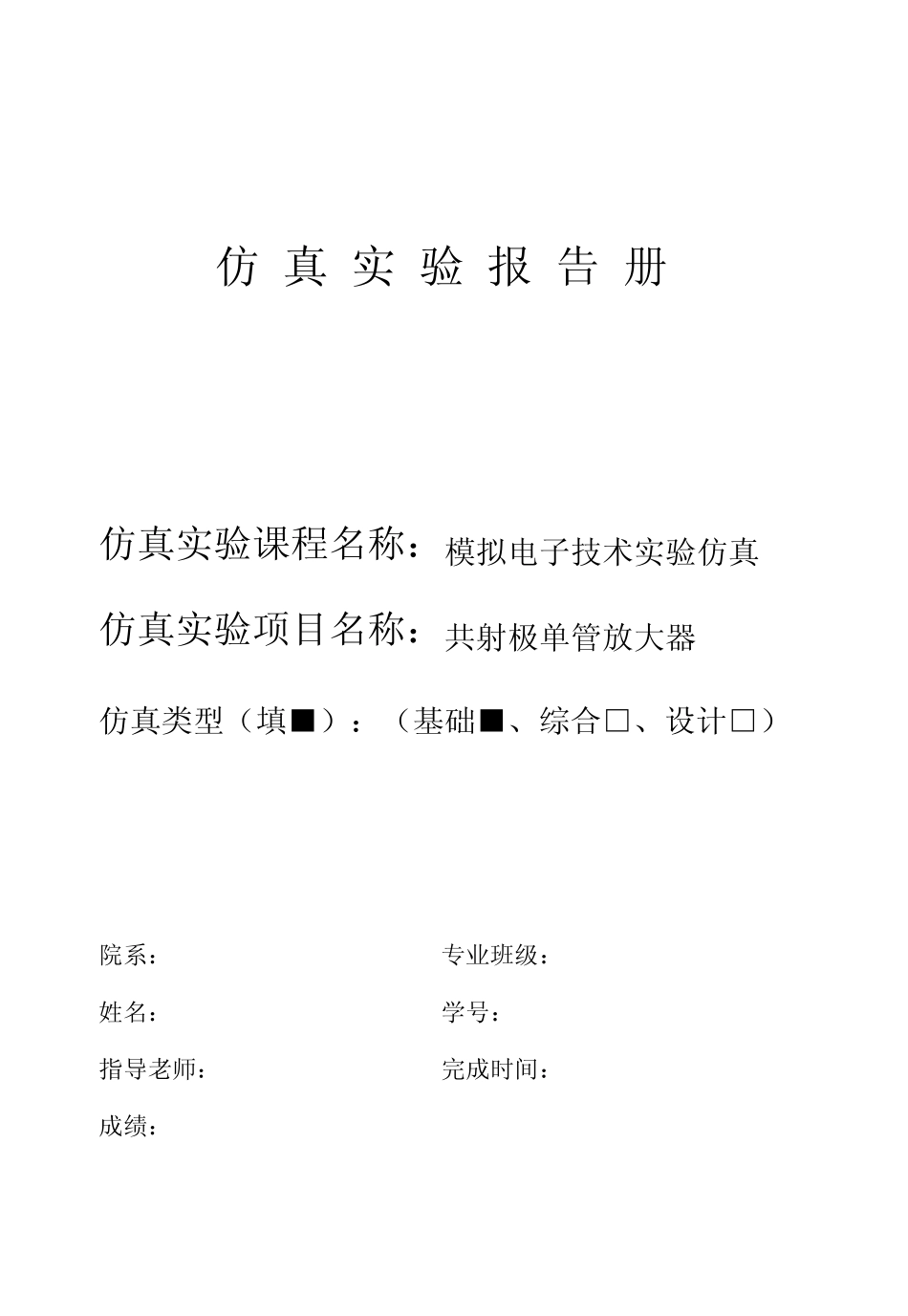

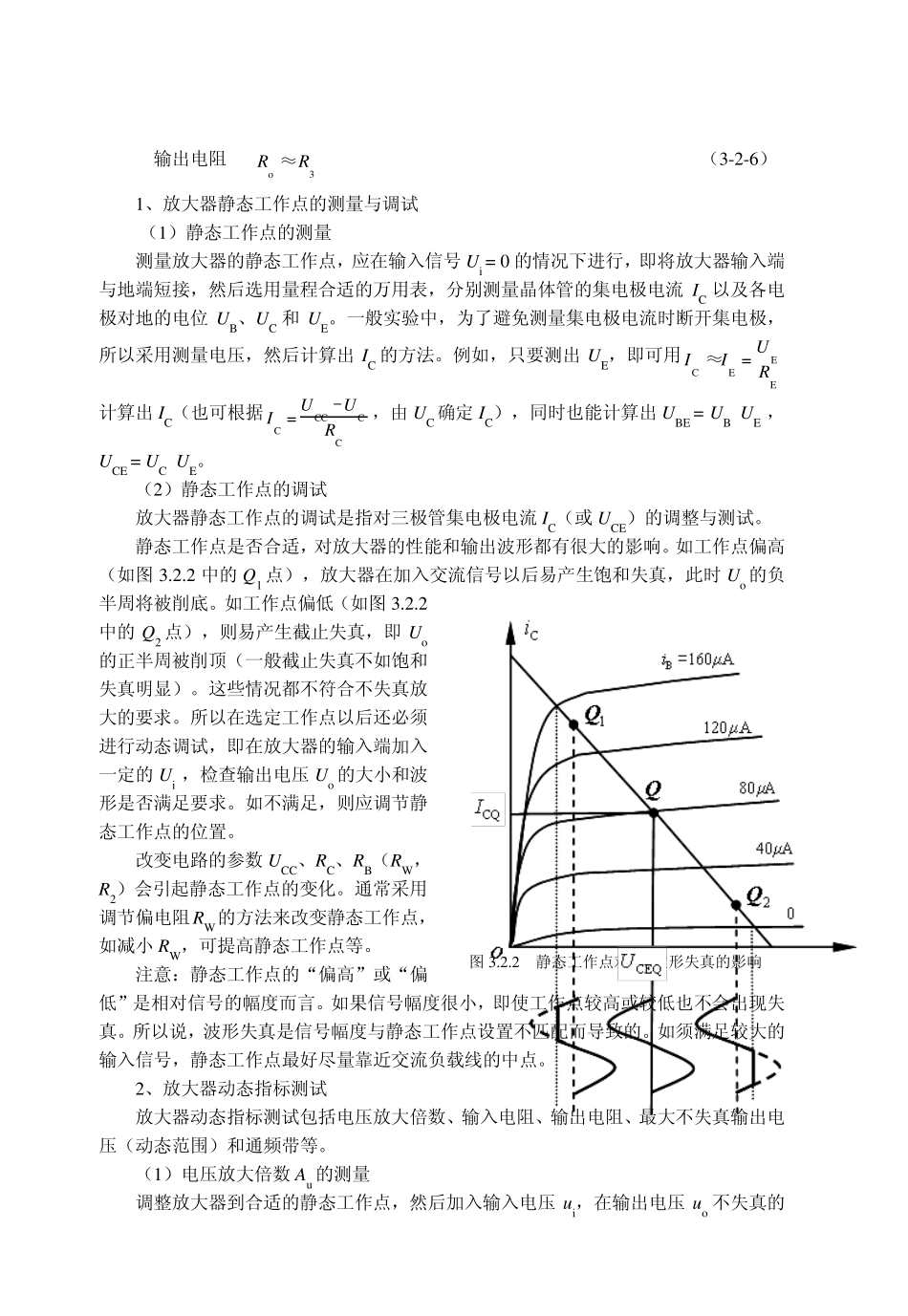

仿 真 实 验 报 告 册 仿真实验课程名称:模拟电子技术实验仿真 仿真实验项目名称:共射极单管放大器 仿真类型(填■):(基础■、综合□、设计□) 院系: 专业班级: 姓名: 学号: 指导老师: 完成时间: 成绩: 一、实验目的 (1)掌握放大器静态工作点的调试方法,熟悉静态工作点对放大器性能的影响。 (2)掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 (3)熟悉低频电子线路实验设备,进一步掌握常用电子仪器的使用方法。 二、实验设备及材料 函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。 三、实验原理 电阻分压式共射极单管放大器电路如图 3.2.1 所示。它的偏置电路采用(RW+R1)和 R2 组成的分压电路,发射极接有电阻 R4(RE),稳定放大器的静态工作点。在放大器的输入端加入输入微小的正弦信号 Ui ,经过放大在输出端即有与 Ui 相位相反,幅值被放大了的输出信号 Uo,从而实现了电压放大。 在图 3.2.1 电路中,当流过偏置电阻 R1 和 R2 的电流远大于晶体管 T 的基极电流 IB时(一般5~ 10 倍),则它的静态工作点可用下式进行估算(其中 UCC 为电源电压): CC21W2BQ ≈URRRRU++ (3-2-1) C4BEBEQ ≈IRUUI-= (3-2-2) )(43CCCCEQRRIUU+=- (3-2-3) 电压放大倍数 beL3u||=rRRβA- (3-2-4) 输入电阻 be21Wi||||)(rRRRR+= (3-2-5) 图 3.2.1 共射极单管放大器 输出电阻 3o ≈RR (3-2-6) 1、放大器静态工作点的测量与调试 (1)静态工作点的测量 测量放大器的静态工作点,应在输入信号 Ui = 0 的情况下进行,即将放大器输入端与地端短接,然后选用量程合适的万用表,分别测量晶体管的集电极电流 IC 以及各电极对地的电位 UB、UC 和 UE。一般实验中,为了避免测量集电极电流时断开集电极,所以采用测量电压,然后计算出 IC 的方法。例如,只要测出 UE,即可用EEEC ≈RUII= 计算出 IC(也可根据CCCCCRUUI-=,由 UC 确定 IC),同时也能计算出 UBE = UB-UE , UCE = UC-UE。 (2)静态工作点的调试 放大器静态工作点的调试是指对三极管集电极电流 IC(或 UCE)的调整与测试。 静态工作点是否合适,对放大器的性能和输出波形都有很大的影响。如工作点偏高(如图 3.2.2 中的 Q1 点),放大器在加入交流信号以后易产生饱和失真,此时 Uo 的负半周将被削...
