模电直流稳压电源设计

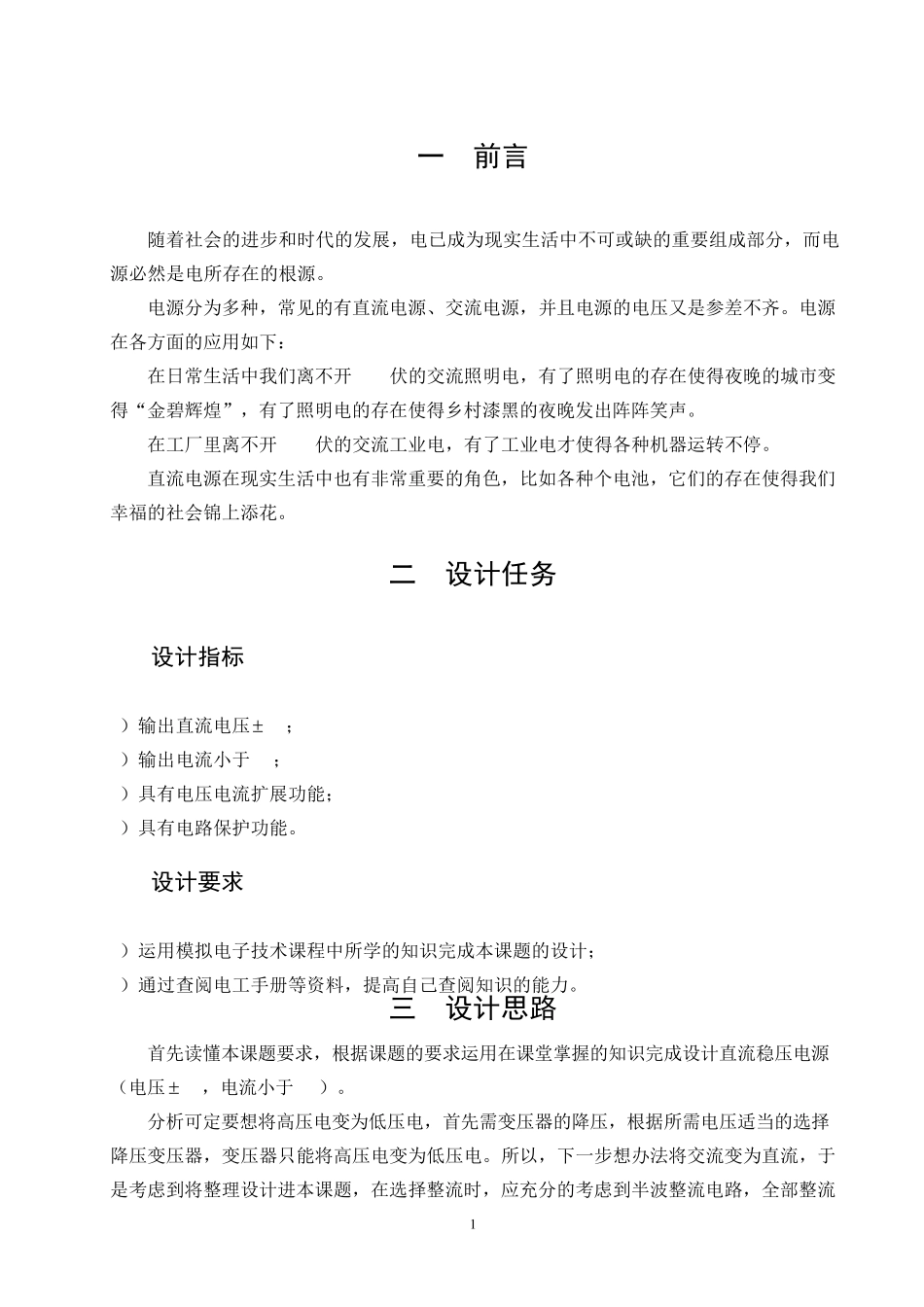

1 一 前言 随着社会的进步和时代的发展，电已成为现实生活中不可或缺的重要组成部分，而电源必然是电所存在的根源。 电源分为多种，常见的有直流电源、交流电源，并且电源的电压又是参差不齐。电源在各方面的应用如下： 在日常生活中我们离不开220伏的交流照明电，有了照明电的存在使得夜晚的城市变得“金碧辉煌”，有了照明电的存在使得乡村漆黑的夜晚发出阵阵笑声。 在工厂里离不开380伏的交流工业电，有了工业电才使得各种机器运转不停。 直流电源在现实生活中也有非常重要的角色，比如各种个电池，它们的存在使得我们幸福的社会锦上添花。 二 设计任务 2.1设计指标 1）输出直流电压 9V； 2）输出电流小于 1A； 3）具有电压电流扩展功能； 4）具有电路保护功能。 2.2设计要求 1）运用模拟电子技术课程中所学的知识完成本课题的设计； 2）通过查阅电工手册等资料，提高自己查阅知识的能力。 三 设计思路 首先读懂本课题要求，根据课题的要求运用在课堂掌握的知识完成设计直流稳压电源（电压 9V，电流小于 1A）。 分析可定要想将高压电变为低压电，首先需变压器的降压，根据所需电压适当的选择降压变压器，变压器只能将高压电变为低压电。所以，下一步想办法将交流变为直流，于是考虑到将整理设计进本课题，在选择整流时，应充分的考虑到半波整流电路，全部整流 2 电路以及桥式整流电路，考虑三种整流电路的优缺点今儿定下电路。 经过变压器和整流之后的高压交流点已变成低压“半直流”，但要想得到完全意义上的低压直流电必须还要经过滤波和稳压电路。 我相信只要经过以上四步，一定会得到我们想要的直流稳压电源。如图 3-1所示 图 3-1 四 方案选择 4.1变压器的选择 根据设计要求，设计直流稳压电源输出直流电压 9V，输出电流小于 1A，且具有电压、电流扩展功能，即 U=PI=（9+2)1=11W，所以可以判定选择的变压器的输出功率应在 11W左右。 4.2整流电路的选择 有课本知识可知，整流电路共有 3种，分别为半波整流、全波整流以及桥式整流。 4.2.1半波整流如图 4-1所示 如图 4-1 工作原理：半波整流是利用二极管的单向导通性来进行整流的电路。因此，在半波整流电路中，只有半个周期内有电流负载，另半个周期被二极管阻隔。 输出波形图如图 4-2： 变压器 整流电路 滤波电路 稳压电路 交流输出 220V50Hz 直流输出 3 图4-2 优缺点：降低了变压器的效率，对二级管的要求较高，因...
