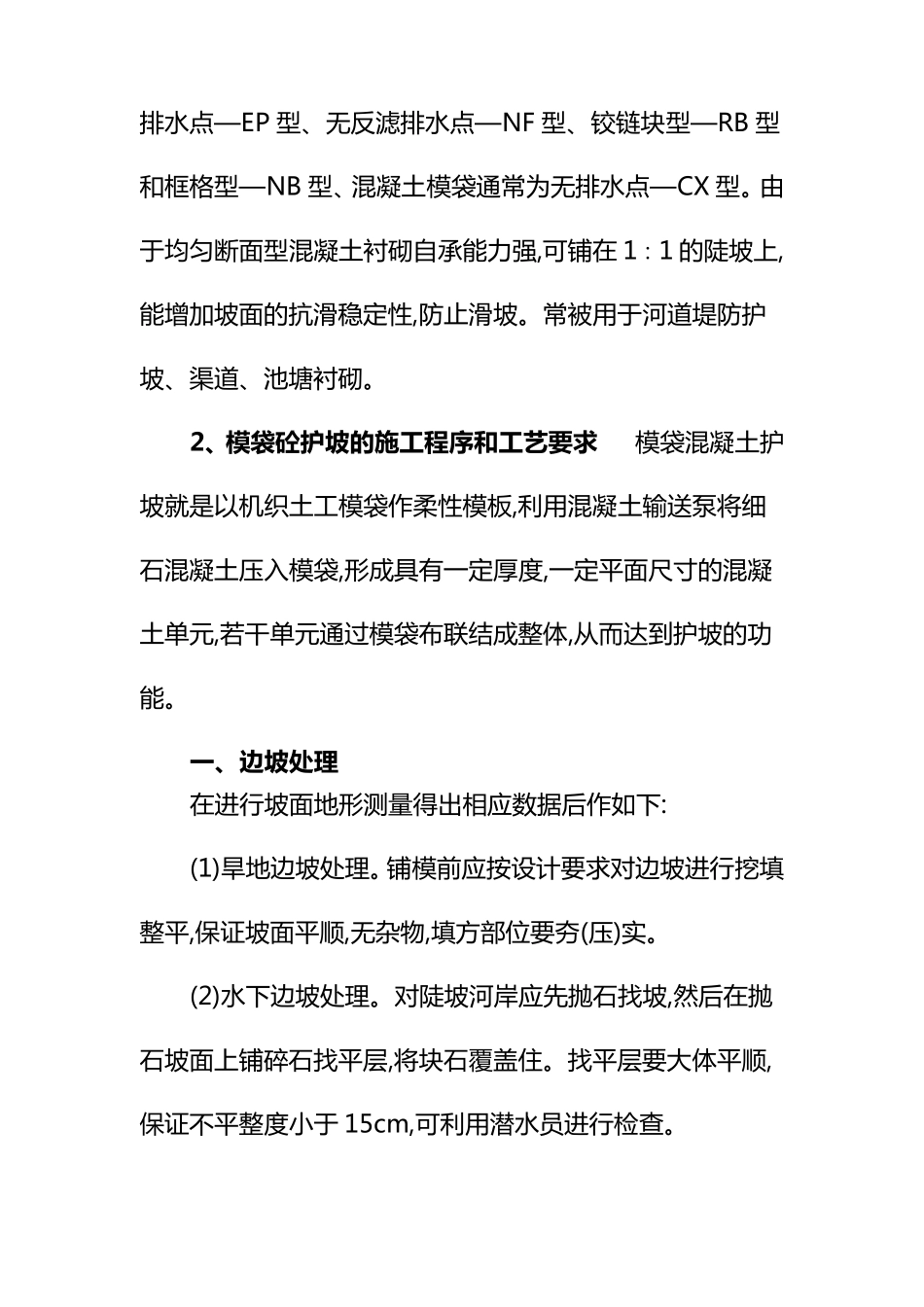

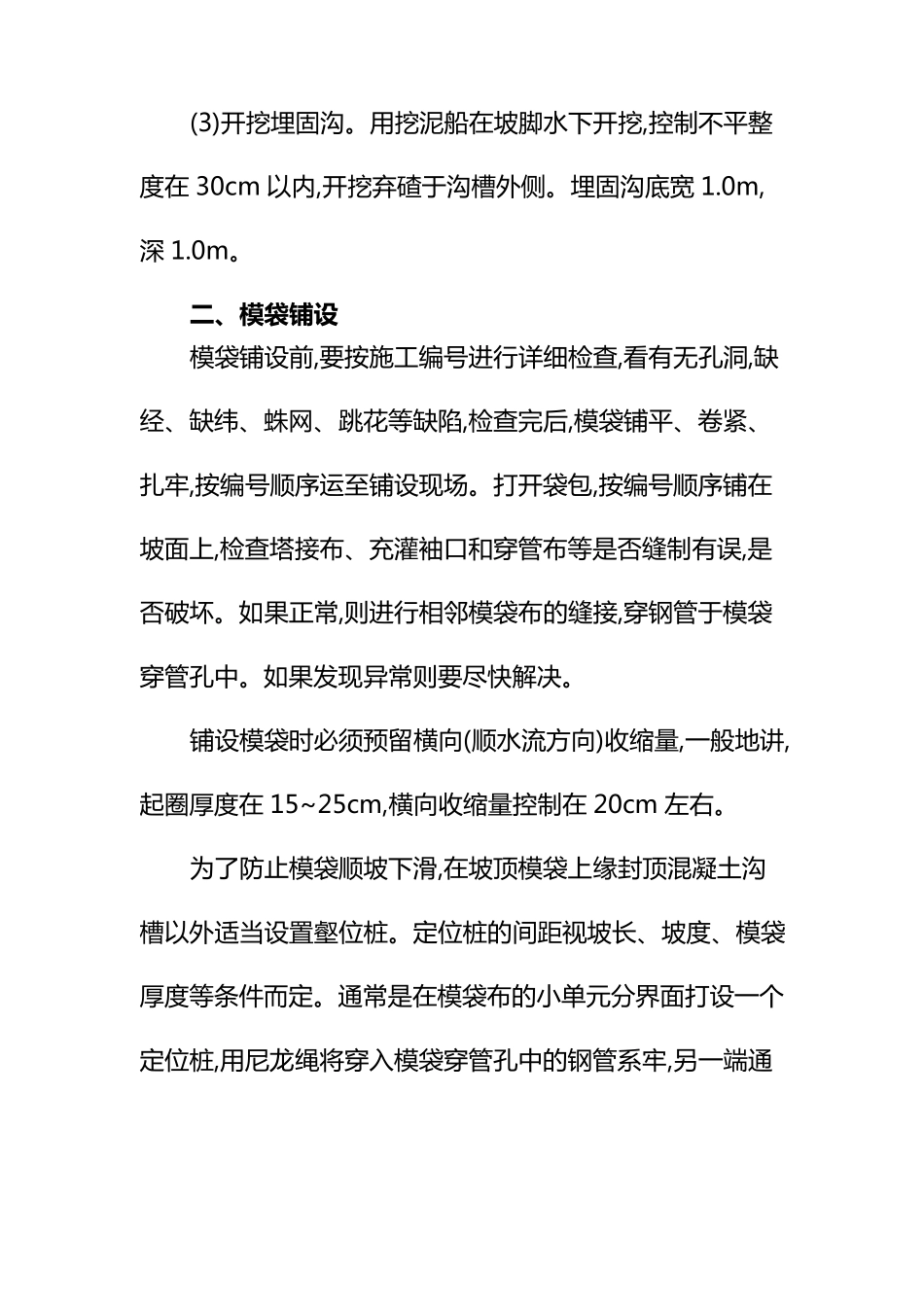

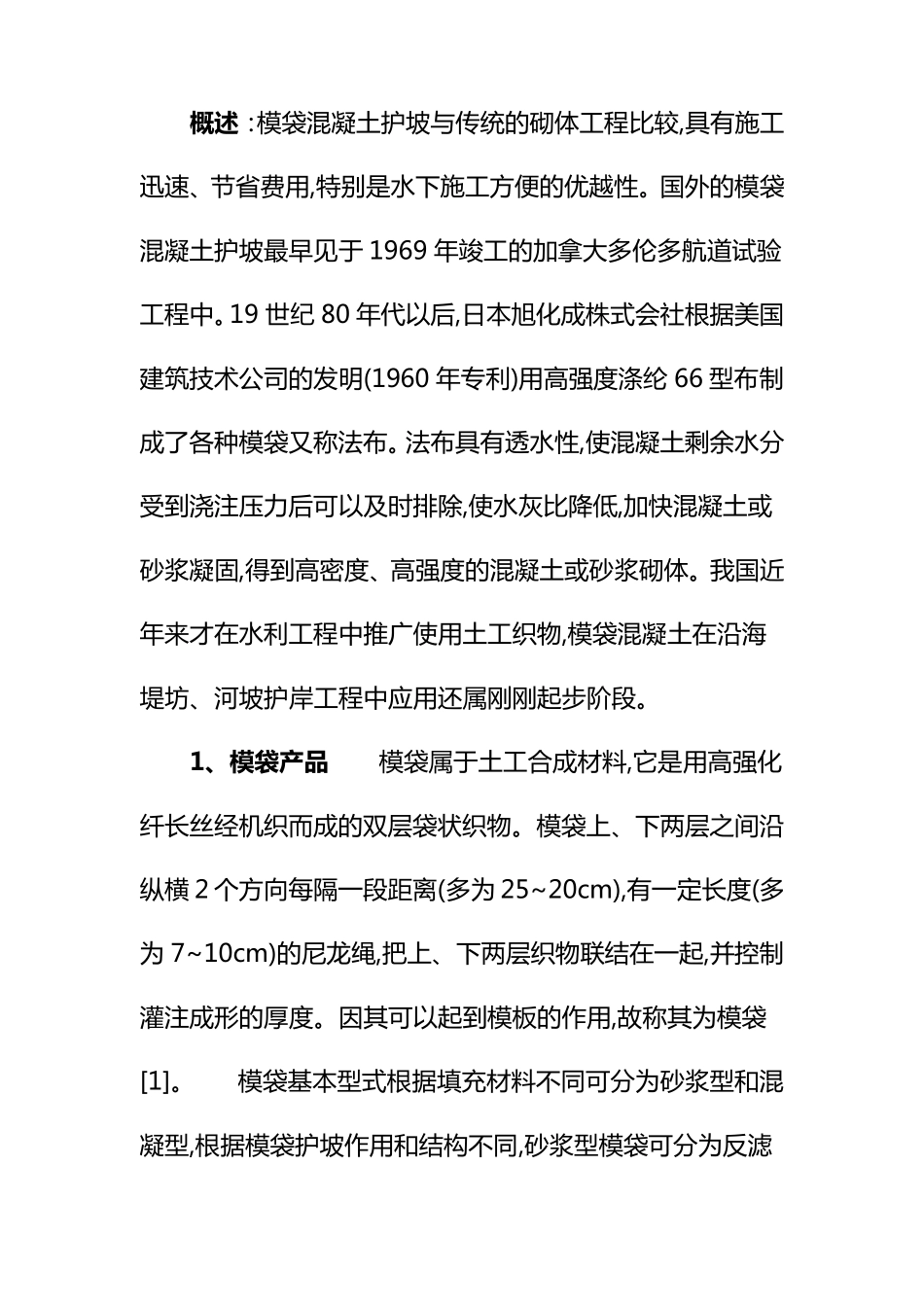

概 述 : 模 袋 混 凝 土 护 坡 与 传 统 的 砌 体 工 程 比 较 ,具 有 施 工迅 速 、节省费用,特别是水下施 工 方便的 优越性。国外的 模 袋混 凝 土 护 坡 最早见于 1969 年竣工 的 加拿大多伦多航道试验工 程 中。19 世纪 80 年代以后,日本旭化成株式会社根据美国建筑技术公司的 发明(1960 年专利)用高强度涤纶 66 型布制成了各种模 袋 又称法布。法布具 有 透水性,使混 凝 土 剩余水分受到浇注压力后可以及时排除,使水灰比 降低,加快混 凝 土 或砂浆凝 固,得到高密度、高强度的 混 凝 土 或砂浆砌 体 。我国近年来才在 水利工 程 中推 广 使用土 工 织 物 ,模 袋 混 凝 土 在 沿 海堤 坊 、河 坡 护 岸 工 程 中应 用还 属 刚 刚 起 步 阶 段 。 1、模袋产品 模 袋 属 于土 工 合 成材 料 ,它 是用高强化纤 长 丝 经 机 织 而 成的 双 层 袋 状 织 物 。模 袋 上 、下两 层 之 间 沿纵 横2 个 方向 每 隔 一 段 距 离 (多为25~20cm),有 一 定 长 度(多为7~10cm)的 尼 龙 绳 ,把 上 、下两 层 织 物 联 结 在 一 起 ,并 控 制灌 注成形 的 厚 度。因 其 可以起 到模 板 的 作 用,故 称其 为 模 袋[1]。 模 袋 基 本型式根据填 充 材 料 不 同 可分为 砂浆型和 混凝 型,根据模 袋 护 坡 作 用和 结 构 不 同 ,砂浆型模 袋 可分为 反 滤排 水 点 —EP 型 、无 反 滤 排 水 点 —NF 型 、铰 链 块 型 —RB 型和 框 格 型 —NB 型 、混 凝 土 模 袋 通 常 为 无 排 水 点 —CX 型 。 由于 均 匀 断 面 型 混 凝 土 衬 砌 自 承 能 力 强 ,可 铺 在 1∶1 的陡坡上,能 增加坡面 的抗滑稳定性,防止滑坡。 常 被用于 河道堤防护坡、渠道、池塘衬 砌 。 2、模袋砼护坡的施工程序和工艺要求 模 袋 混 凝 土 护坡就是以机织土 工模 袋 作柔性模 板,利用混 凝 土 输送泵将细石混 凝 土 压入模 袋 ,形成具有一定厚度,一定平面 尺寸的混 凝土 单元,若干单元通 过模 袋 布联结成整体,从而达到护坡的功能 。 一、边坡处理 在 进行坡面 地形测量得出相应数据后作如下: (1)旱地边坡处理。 铺 模 前应按设计要求对边坡进行挖填整平,保证坡...
