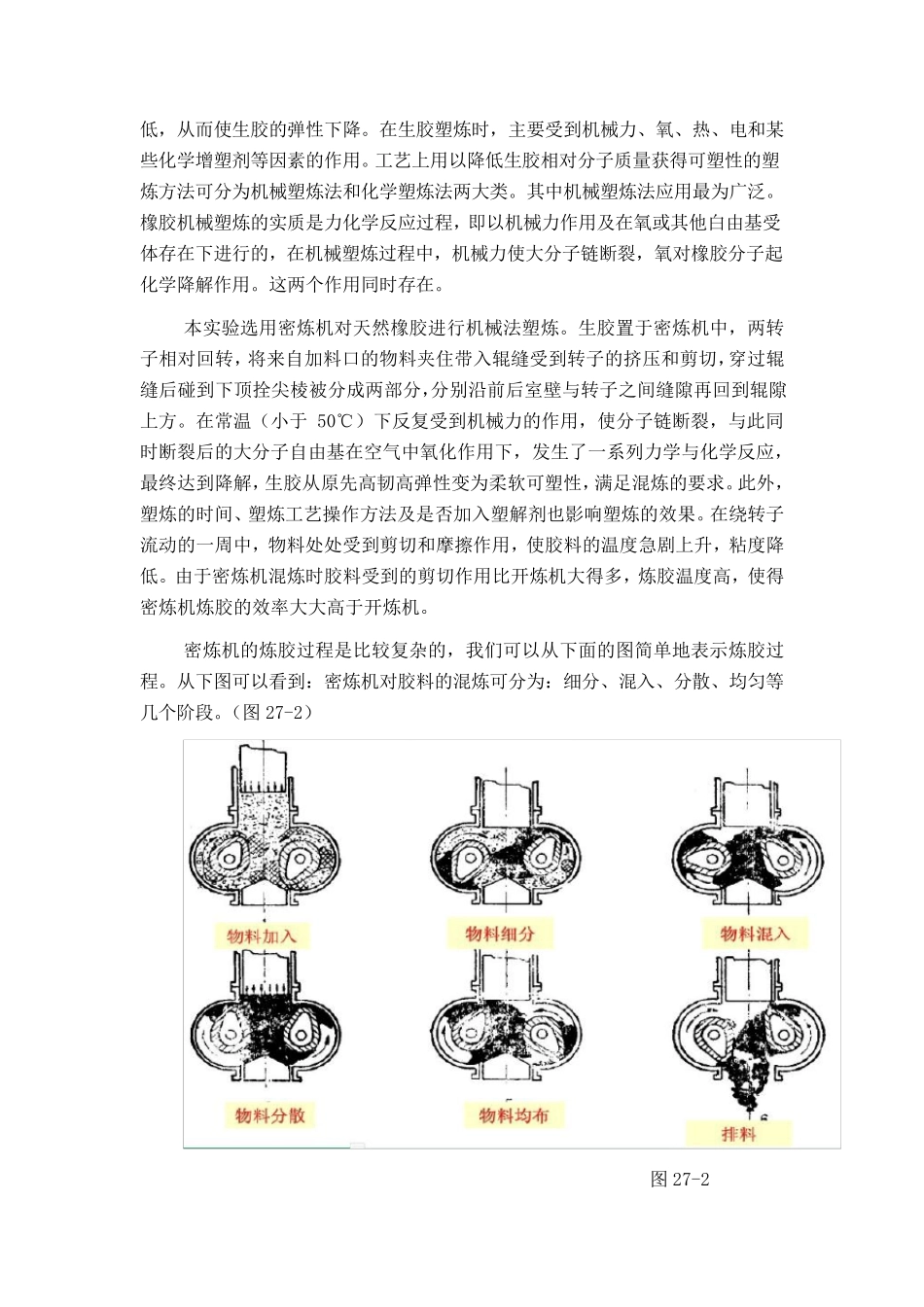

聚 合 物 加 工 实 验 报 告 班级：12 高分子材料与工程1 班 学号:********** 姓名:矢名 实验一 PP/EPDM 共混改性及挤出造粒、注塑 实验二 PE 吹塑薄膜成型 实验三 EPDM 橡胶的开炼及密炼 实验四 PP/EPDM 性能测定 实验五 EPDM 橡胶硫化曲线的测定 实验三 EPDM 橡胶的开炼及密炼 天然橡胶密炼机塑炼 一、实验目的 (1) 掌握橡胶制品配方设计的基本知识，熟悉密炼机进行橡胶塑炼的工艺； (2)了解橡胶塑炼的主要机械设备：密炼机基本结构及操作方法； 二、实验原理 橡胶制品的基本工艺过程包括配合、生胶塑炼、胶料混炼、成型、硫化五个基本过程，如图27—1 所示。 图27-1 橡胶制品工艺过程 生胶是线型的高分子化合物，在常温下大多数处于高弹态。然而生胶的高弹性却给成型加工带来极大的困难，一方面各种配合剂无法在生胶中分散均匀，另一方面，由于可塑性小，不能获得所需的各种形状。为满足加工工艺的要求，使生胶由强韧的弹性状态变成柔软而具有可塑性状态的工艺过程称作塑炼。塑炼的目的在于：使生胶由弹性状态转变为可塑性状态，使其可塑性增大，可塑性提高的实质就是橡胶的长链分子断裂，变成分子量较小的，链长较短的分子结构，以利混炼时配合剂的混入和均匀分散；改善胶料的流动性，便于压延、压出操作，使胶胚形状和尺寸 稳 定 ；增大胶料的粘 着 性，方便成型操作；提高胶料在溶 剂中的溶 解性，便于制造 胶浆 ，并 降 低 胶浆 粘 度 ，使之 易 于深 入纤 维 孔 眼 ，增加附 着力 ；改善胶料的冲 模 性，使模 型制品的花 纹 饱 满清 晰 。 生胶经 塑炼以增加其可塑性。其实质是生胶分子链断裂，相 对 分子质量降低 ， 从 而 使 生 胶 的 弹 性 下 降 。 在 生 胶 塑 炼 时 ， 主 要 受 到 机 械 力 、 氧 、 热 、 电 和 某些 化 学 增 塑 剂 等 因 素 的 作 用 。 工 艺 上 用 以 降 低 生 胶 相 对 分 子 质 量 获 得 可 塑 性 的 塑炼 方 法 可 分 为 机 械 塑 炼 法 和 化 学 塑 炼 法 两 大 类 。 其 中 机 械 塑 炼 法 应 用 最 为 广 泛 。橡 胶 机 械 塑 炼 的 实 质 是 力 化 学 反 应 过 程 ， 即 以 机 械 力 作 用 及 在 氧 或 其 他 白 由 基 受体 存 在 下 进 行 的 ， 在 机 械 塑...
