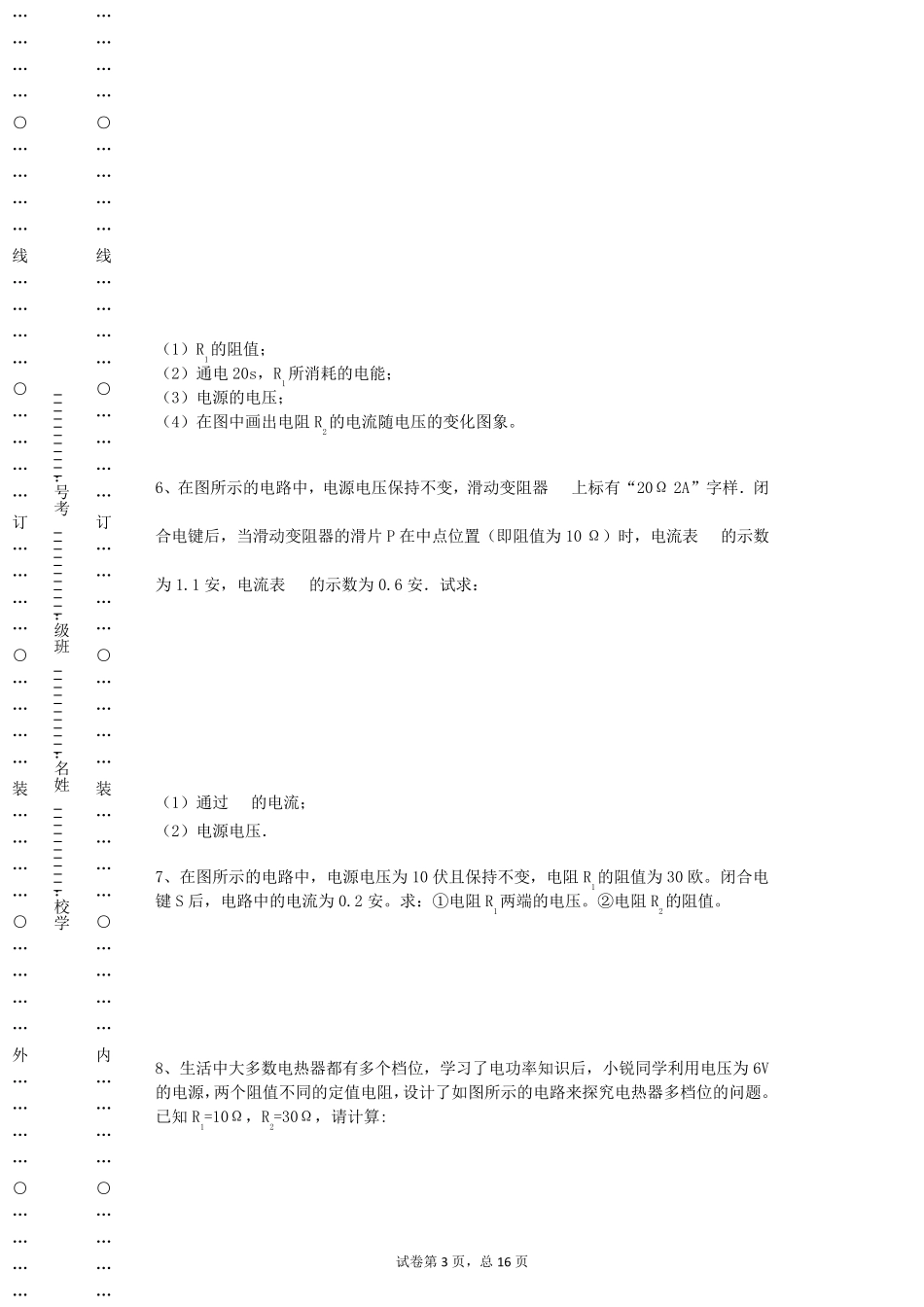

试卷第1 页，总16 页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校：___________姓名：___________班级：___________考号：___________ …………○…………内…………○…………装…………○…………订…………○…………线…………○………… 绝密★启用前 2013-2014 学年度 xx 学校 xx 月考卷 试卷副标题 考试范围：xxx；考试时间：100 分钟；命题人：xxx 学校：___________姓名：___________班级：___________考号：___________ 题号 一 二 三 四 五 六 七 八 九 总分 得分 注意事项： 1. 答题前填写好自己的姓名、班级、考号等信息 2. 请将答案正确填写在答题卡上 分卷I 分卷I 注释 试卷第2 页，总16 页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… ※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※ …………○…………内…………○…………装…………○…………订…………○…………线…………○………… 分卷II 分卷II 注释 评卷人 得分 一、计算题(注释) 1、 如图所示的电路中，灯L 标有“3V 0.9W”、滑动变阻器R 上标有“20Ω 1A”的字 样 ，电压 表 量 程 为 0～ 3V，则 灯L 正 常 工 作 时 的电流 为 多 少 ？ 若 电源 电压 为 4.5V，为 了 保 证电路中各 元 件 安 全 � � 作 ，滑动变阻器连 入 电路中的最 小 阻值 是 多 少 ? 2、 一段 电阻两 端 的电压 是 4V 时 ，通 过 它 的电流 是 0.2A，如果 在它 两 端 再 并 联 上阻值 为 R的电阻时 ，干 路中的电流 增 加 了 0.4A，那 么 电路的总电阻R总和 R 的阻值 各 是 多 大 ？ 3、如图所示，电源电压保持不变，电阻R2的阻值为 15 欧。闭合电键 S 后，电流表的示数为 1 安，通过电阻R2的电流为 0.4 安。求： (1)电源电压 U； (2)电阻R1的阻值； (3)通电10 秒，电流通过电阻R1所做的功 W1。 4、（7 分）如图所示电路，电源电压相同．在甲图中，闭合开关 S，电压表示数为 4 V，电流表示数为 0.4 A；乙图中，闭合开关 S，电压表示数为 6 V．求： (1)R1、R2的阻值； (2)乙图中电流表示数． 5、如图，将电阻R1和阻值为 4Ω 的R2串联后接入电路，测得通过 R1的电流为...
